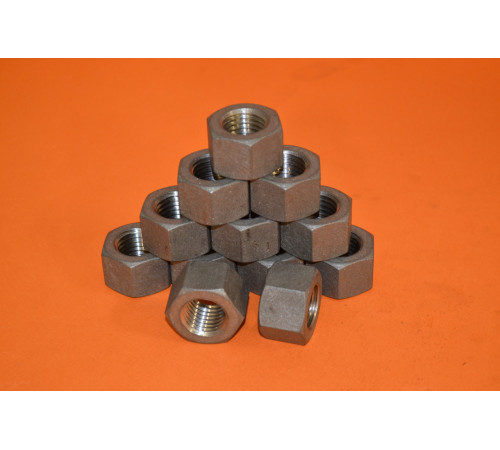

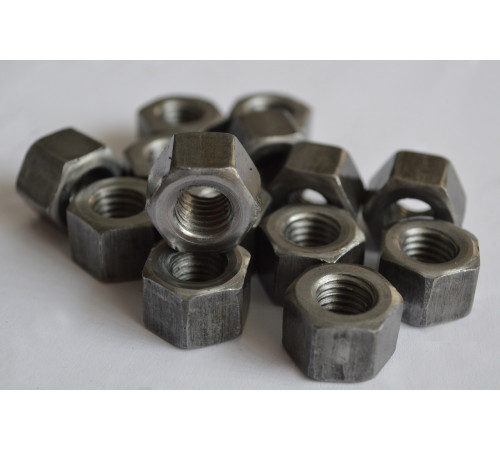

Гайка М10 ГОСТ 9064-75 класса прочности 10.0

Производитель
KrepZevs
Наличие
В наличии

24.00 грн.

Материал гайки
Сталь
Вид гайки
Шестигранная
Все характеристики

Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.

24.00 грн.

Гайка для фланцевых соединений М10 ГОСТ 9064-75 с классом прочности 10.0

Гайка шестигранная М10 ГОСТ 9064-75 с классом прочности 10.0 выполняется в двух вариантах и предназначена для использования во фланцевых соединениях вместе с шпильками, шайбами и гроверами соответствующего размера.

Изготавливают деталь М10 ГОСТ 9064-75 из высокопрочной легированной стали и для повышения устойчивости к коррозии и эксплуатации в сырой среде ее могут покрывать слоем цинка. Наличие высокого класса прочности 10.0 позволяет эксплуатацию изделий в узлах, которые периодически или постоянно подвергаются динамическим или вибрационным воздействиям.

Схема габаритных размеров гайки М10 ГОСТ 9064-75 (мм):

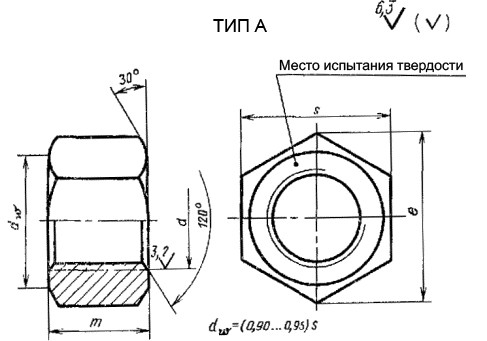

Схема габаритных размеров гайки ГОСТ 9064-75 типа А

d		M10	M12	M16	M20	М22	M24	М27	M30	M36	М42	М48
P	крупный	1,5	1,75	2,0	2,5		3,0		3,5	4,0	4,5	5,0
P	мелкий	1,25		1,5			2,0			3,0
S		17	19	24	30	32	36	41	46	55	65	75
e		18,8	21,0	26,7	33,5	35,6	40,3	45,9	51,4	61,7	73,1	84,5
m		10	12	16	20	22	24	27	30	36	42	48
N		0,014	0,019	0,039	0,077	0,093	0,133	0,194	0,277	0,446	0,777	1,197

Схема габаритных размеров гайки ГОСТ 9064-75 типа В

d		M12	M16	M20	М22	M24	М27	M30	M36	М42	М48
P	крупный	1,75	2,0	2,5		3,0		3,5	4,0	4,5	5,0
	мелкий	1,25	1,5			2,0			3,0
S		13	17	22	27		32		36	41	46
D₁		24	28	32	36	40	48		55	65	75
e		16,2	19,6	25,4	31,2		36,9		41,6	47,3	53,1
d_ƒ		13	17	20	23	25	28	31	37	43	49
d₂		-						26		32
d₃		-								М16
l		21	26	32	36	40		43	49	56	64
l₀		10	12			16	18	20		25
l₁		35	40	50	55	65	70	75	80	95	105
l₂		-								34
n		2								3
с		2						3
k		0,4	0,5		0,6					0,7
N	исп.1	0,083	0,118	0,203	0,290	0,412	0,670	0,680	0,960	1,610	2,380
	исп.2	-		0,21	0,31	0,43	-	0,72	0,92	1,48	2,25
	исп.3	-								1,66	2,44

Заказать гайки для фланцевых соединений ГОСТ 9064-75 с классом прочности 10.0 можно на сайте компании «Зевс» заполнив форму онлайн.
