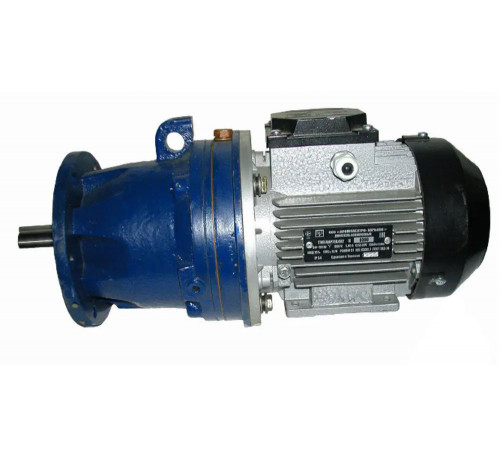

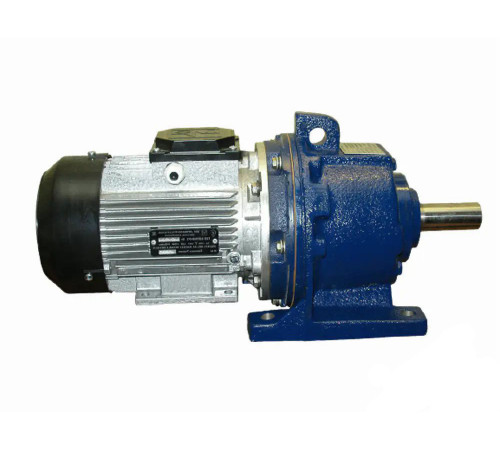

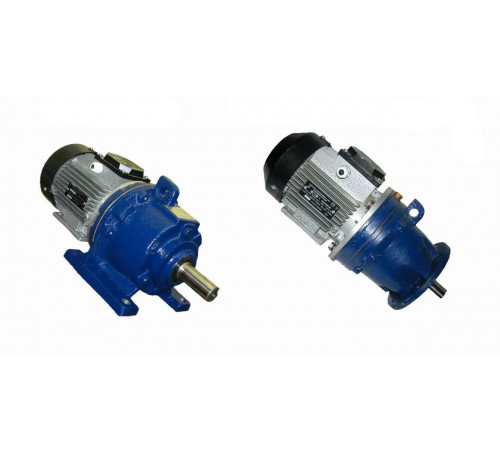

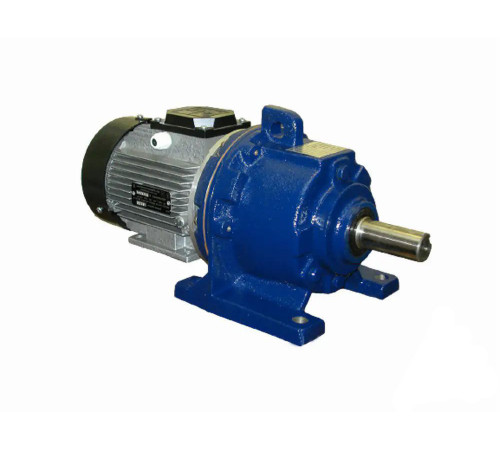

Планетарный мотор-редуктор 3МП-50 (45 об/мин, АИР100S4, 2 ступени)
Двухступенчатый мотор-редуктор 3МП-50-45-3 – достойный конкурент аналогичному импортному оборудованию. Устройство совмещает в себе асинхронный двигатель АИР100S4 мощностью 3 кВт и редуктор с планетарной зубчатой передачей. Главными достоинствами передаточного механизма являются доступная стоимость, компактность, высокая производительность, большие передаточные числа.
Мотор-редуктор хорошо переносит ударные нагрузки. Его корпус изготовлен из чугуна – материала, отличающегося высокой прочностью. Устройство отличается широкими кинематическими возможностями и высоким крутящим моментом на выходном валу. Механизм может работать без перерыва в течение суток, предусмотрено прямое и реверсивное вращение валов.
Условия использования мотор-редукторов 3МП-50
|
Характеристика |
Значение |
|
Тип нагрузки |
Переменная, постоянная |
|
Режим работы |
Длительная, с периодическими остановками |
|
Направление вращения тихоходного вала |
Однонаправленное, реверсивное |
|
Температурный диапазон |
От -45 до +45 градусов |
|
Климатическое исполнение |
У, Т, категория размещения 2, 3 |
|
Внешняя среда |
Невзрывоопасная, неагрессивная, содержание непроводящей пыли не превышает 10 мг/м3 |
Основные технические характеристики двухступенчатого мотор-редуктора 3МП 50-45-3:
|
Характеристика |
Значение |
|
Номинальная частота вращения выходного вала, об/мин |
45 |
|
Номинальный крутящий момент на выходном валу, Н.м |
660 |
|
Комплектующий электродвигатель, марка |
АИР100S4 |
|
Мощность электродвигателя, кВт |
3 |
|
Допускаемая радиально-консольная нагрузка на выходном валу, Н |
6420 |
|
КПД редукторной части, % |
97 |
|
Масса редукторной части, кг |
72 |
Решив купить мотор-редуктор 3МП-50-45-3 в компании «Зевс», вы получаете оборудование высокого качества по цене на 3-10% ниже рыночной. Наши менеджеры во время телефонной консультации подробно расскажут об особенностях монтажа и работы передаточного механизма, а также об условиях заказа: скидках, сроках доставки, гарантийных обязательствах. Все оборудование реализуется с необходимыми документами.

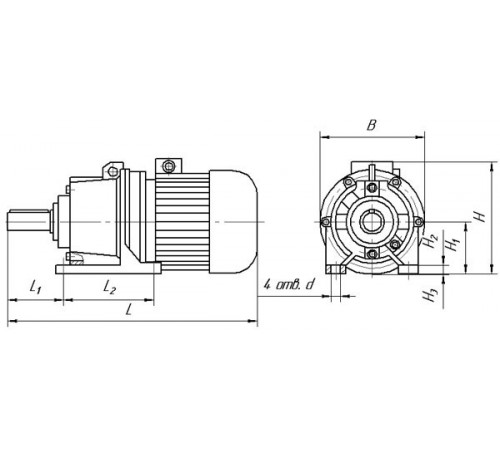

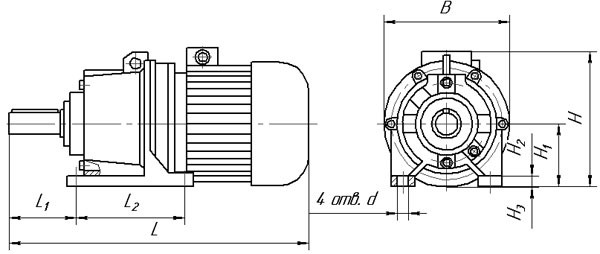

Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - на лапах)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не более |
||||||||||||
|
3МП-50 |
18…90 |
682 |
270 |
295 |
145 |
210 |
220 |
266 |
132 |
22 |
- |
22 |

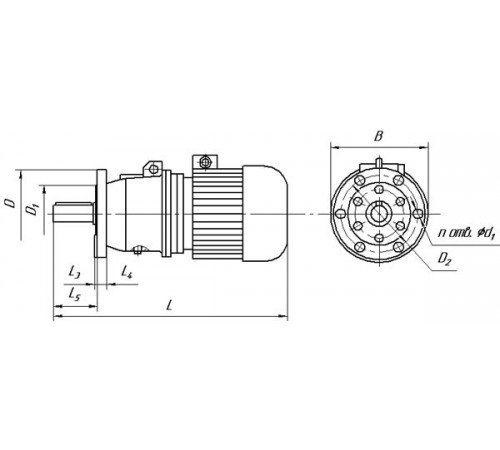

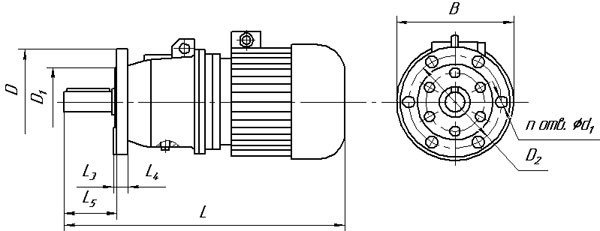

Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - фланец)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не более |
|||||||||||
|
3МП-50 |
18…90 |
682 |
270 |
8 |
18 |
124 |
250 |
180 |
215 |
17 |
6 |

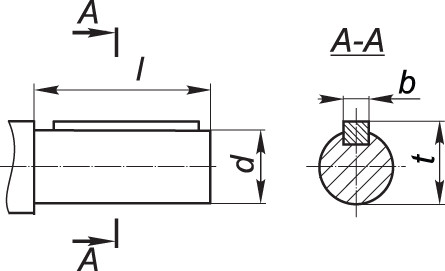

Присоединительные размеры цилиндрических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-50 |
45k6 |
110 |
14 |
48,5 |

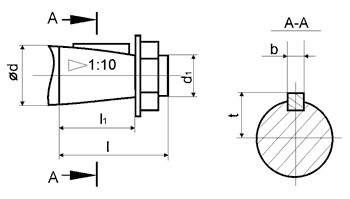

Присоединительные размеры конических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-50 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |

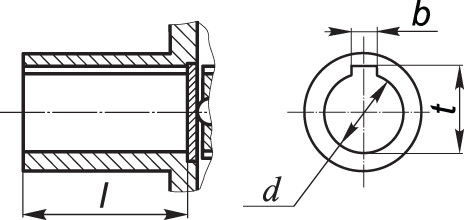

Присоединительные размеры полых валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-50 |
40Н7 |
80 |
12 |
43,3 |

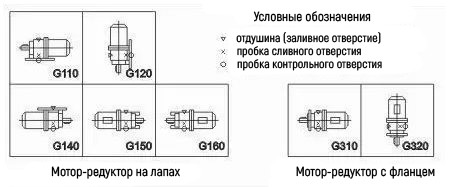

Варианты сборки мотор-редуктора 3МП-50
Технические характеристики
- ТипМотор-редуктор
- Тип редуктораПланетарный
- Количество рабочих ступеней2
- Вес72
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапах, фланец
- Частота вращения выходного вала45
- Тип рабочей нагрузкипостоянная, переменная
- Марка двигателяАИР100S4
- Материал корпусаСталь|Чугун|Алюминий
- Мощность двигателя3 кВт
- СостояниеНовое
