- ПроизводительKrepZevs
- НаличиеВ наличии
- ТипРедуктор
- Тип редуктораЦилиндрический
- Все характеристики
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.

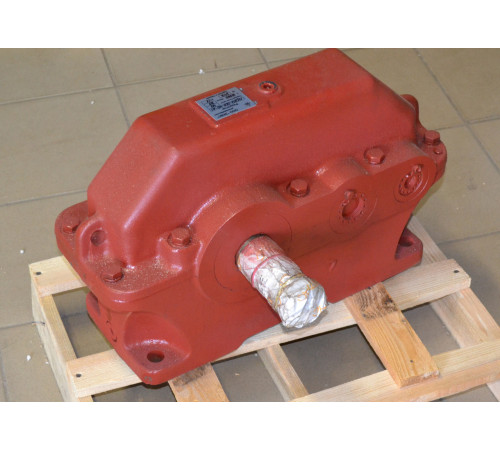

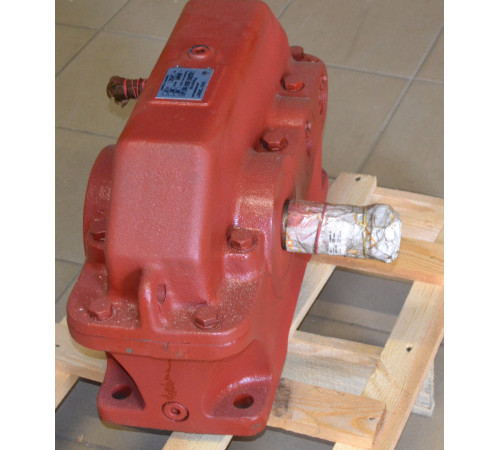

Цилиндрический двухступенчатый редуктор 1Ц2У-100
Редуктор 1Ц2У-100 имеет горизонтальное исполнение и цилиндрический тип передачи. Устанавливают данные преобразователи в приводы различных машин и механизмов общепромышленного назначения для изменения параметров крутящего момента и частоты вращения.
Нагрузка, подаваемая на редуктор, может быть постоянной, переменной или реверсивной. Скорость входного вала не должна превышать 1800 оборотов в минуту. Для продолжительного эксплуатационного срока редукторы нельзя размещать в агрессивной и сильно запыленной среде.
Компания «Зевс» уже больше 10 лет занимается производством редукторов. Современное оборудование, профессионализм сотрудников и контроль качества способствуют созданию надежных, качественных преобразователей, которые прослужат вам много лет. Если у вас возникли вопросы, наши менеджеры предоставят вам профессиональную консультацию по любому конструкционному или техническому вопросу. В комплекте с редуктором идет индивидуальный паспорт и гарантия от производителя на 12 месяцев. Мы работаем как с оптовыми, так и розничными заказами. Доставка возможна в любой населенный пункт страны.

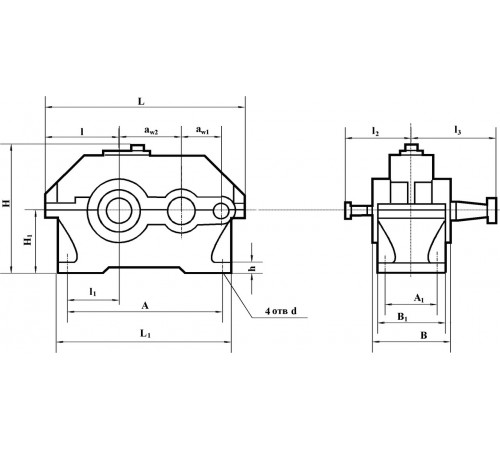

Схема габаритных и присоединительных размеров редуктора 1Ц2У-100
|
Редуктор |
Aw т |
Aw б |
A |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|
1Ц2У-100 |
100 |
80 |
290 |
145 |
109 |
225 |
112 |
20 |
386 |
325 |
85 |
132 |
136 |
165 |
15 |
Присоединительные размеры конических валов редуктора 1Ц2У-100
|
Редуктор |
быстроходный вал |
тихоходный вал |
||||||||||
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
|
1Ц2У-100 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-100
|
Редуктор |
быстроходный вал |
тихоходный вал |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
|
1Ц2У-100 |
18k6 |
36 |
6 |
20,5 |
30m6 |
58 |
8 |
33 |
Технические характеристики редуктора 1Ц2У
|
Наименование технических характеристик |
Ед. изм. |
Типоразмер |
|
|
1Ц2У-100 |
|||
|
Передаточные числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
||
|
Допускаемая радиальная |
на быстроходном валу |
Н |
500 |
|
на тихоходном валу |
4500 |
||
|
Номинальный крутящий момент на выходном валу |
Н.м. |
315 |
|
|
КПД |
% |
0,97 |
|
|
Масса |
кг |
37 |
|
Варианты сборки редукторов 1Ц2У

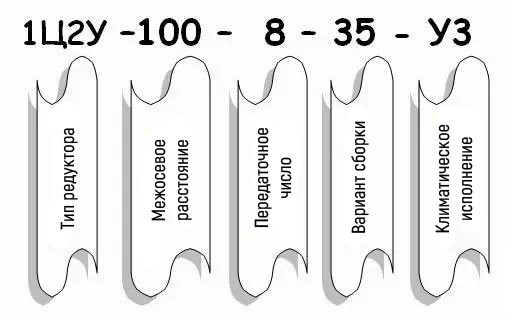

Схема условных обозначений 1Ц2У-100
Технические характеристики
- ТипРедуктор
- Тип редуктораЦилиндрический
- Количество рабочих ступеней2
- Тип корпусаЛитой
- Частота вращения входного вала1800
- Вес37
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная
- Материал корпусаалюминий, сталь, чугун
- Передаточное число40
- Сопровождающий документПаспорт
- Межосевое расстояние100
- СостояниеНовое
- Цвет корпусаКрасный, синий, серый
- Количество масла в редукторе1.1 л
