Новинка
- ПроизводительKrepZevs
- НаличиеВ наличии
19875.00 грн./шт.
5 или больше -
18881.25 грн./шт.
- ТипРедуктор
- Тип редуктораЦилиндрический
- Все характеристики
- Минимальная суммазаказа - 2000 грн
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
19875.00 грн./шт.
5 или больше -
18881.25 грн./шт.
Редуктор РМ-250-22.4 цилиндрический
Используйте цилиндрический редуктор РМ-250-22.4 для оптимизации технологического процесса на производстве. Он относится к универсальным устройствам, встраиваемым практически в любую производственную манипуляцию. Достоинствами данного механизма является то, что они выдают высокий КПД, практически не нагреваются, имеют высокую кинематическую точность и удобны в использовании и обслуживании.
Основные эксплуатационные характеристики преобразователя
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная |
|
Направление |
Прямое, реверсивное |
|
Частота вращения входного вала, не более, |
1500 об/мин |
|
Температурный диапазон |
-40 - +50°C |
|
Климатическое исполнение |
У, Т (1 - 4) ГОСТ 15150-69 |
При выборе качественного преобразователя большое значение имеет добросовестное отношение производителя к изготовлению механизма. Мы предлагаем вам купить редуктор РМ-250 с передаточным отношением 8, 10, 12.5, 16, 20, 22.4, 31.5, 40 и 50 во всех возможных вариантах исполнения вала по самой низкой цене в Украине. Завод «Зевс» - опытный изготовитель пром. оборудования от редукторов, мотор-редукторов и лебедок до гидравлики любой сложности. Мы производим оборудование на совесть!
Конструкция редуктора РМ
Габаритные и присоединительные размеры
|
Aw |
Aw2 |
L |
L1 |
L2 |
I |
I1 |
I2 |
I3 |
I4 |
|
250 |
150 |
540 |
200 |
239 |
320 |
235 |
45 |
50 |
189 |
|
I5 |
B |
B1 |
B2 |
H |
H1 |
h |
d |
масса, кг |
|
|
249 |
230 |
190 |
230 |
312 |
160 |
22 |
17 |
85 |
|
Основные технические характеристики
|
Передаточное число, u |
Фактическое передаточное число, u1 |
КПД, % |
Масса редуктора, кг |
AwС |
AwT |
AwБ |
Объем заливаемого масла, л |
|
22.4 |
23.34 |
98 |
85 |
250 |
150 |
100 |
1.6 |
|
Частота вращения входного вала, об/мин |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м для передаточных чисел |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н |
||
|
22.4 |
Входной (быстроходный) вал |
Выходной (тихоодный) |
Выходной |
|
|
600 |
3300 |
3100 |
24000 |
19100 |
|
750 |
3200 |
2900 |
22000 |
17600 |
|
1000 |
3200 |
2600 |
20500 |
16000 |
|
1250 |
3100 |
2400 |
19000 |
15000 |
|
1500 |
3100 |
2400 |
18500 |
14200 |
|
Частота вращения входного вала, об/мин |
Режим работы |
Мощность, подводимая к входному валу, кВт (при передаточном числе) |
|
22.4 |
||
|
600 |
Особо легкий |
4.7 |
|
Легкий ПВ=15% |
2.5 |
|
|
Средний ПВ=25% |
2.2 |
|
|
Тяжелый ПВ=40% |
1.9 |
|
|
Непрерывный ПВ=100% |
0.75 |
|
|
750 |
Особо легкий |
5.7 |
|
Легкий ПВ=15% |
3.1 |
|
|
Средний ПВ=25% |
2.7 |
|
|
Тяжелый ПВ=40% |
2.3 |
|
|
Непрерывный ПВ=100% |
0.9 |
|
|
1000 |
Особо легкий |
7.5 |
|
Легкий ПВ=15% |
3.6 |
|
|
Средний ПВ=25% |
3.1 |
|
|
Тяжелый ПВ=40% |
2.6 |
|
|
Непрерывный ПВ=100% |
1.2 |
|
|
1250 |
Особо легкий |
9.2 |
|
Легкий ПВ=15% |
4.0 |
|
|
Средний ПВ=25% |
3.5 |
|
|
Тяжелый ПВ=40% |
3.0 |
|
|
Непрерывный ПВ=100% |
1.5 |
|
|
1500 |
Особо легкий |
10.9 |
|
Легкий ПВ=15% |
4.3 |
|
|
Средний ПВ=25% |
3.7 |
|
|
Тяжелый ПВ=40% |
3.1 |
|
|
Непрерывный ПВ=100% |
1.8 |
Размеры конического конца входного вала
| Редуктор | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
|
РМ-250 |
входной | 30 | 27.1 | М20х1.5 | 50 | 80 | 58 | 5 | 5 | 2 |
Размеры цилиндрического конца выходного вала
| Редуктор | Вал | d2 | d1 | l | l1 | b | h | t |
|
РМ-250 |
выходной | 55 m 6 | 65 | 238.5 | 82 | 16 | 60 | - |
Размеры конца выходного вала в виде зубчатой муфты
| Редуктор | Вал | m | z | b | L | L1 | k | B | d | d1 |
|
РМ-250 |
выходной | 3 | 40 | 20 | 39.5 | 49.5 | 20 | 35 | 72 f 7 | 95 f 9 |
Вариант сборки редуктора

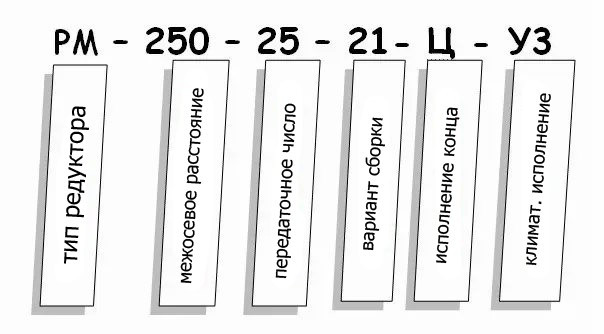

Пример условного обозначения
Технические характеристики
- ТипРедуктор
- Тип редуктораЦилиндрический
- Количество рабочих ступеней2
- Частота вращения входного вала1500
- Вес85
- Расположение валов редуктораГоризонтальное
- Номинальное передаточное число22.4
- Способ крепленияНа лапки
- Действительное передаточное число23.34
- Тип рабочей нагрузкипостоянная, переменная
- Материал корпусаЧугун
- СостояниеНовое
