Новинка
- ПроизводительKrepZevs
- НаличиеВ наличии
44875.00 грн./шт.
5 или больше -
42631.25 грн./шт.
- ТипРедуктор
- Тип редуктораЦилиндрический
- Все характеристики
- Минимальная суммазаказа - 2000 грн
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
44875.00 грн./шт.
5 или больше -
42631.25 грн./шт.
Редуктор РМ-500-22.4 цилиндрический
Цилиндрический редуктор РМ-500-22.4 - универсальный механический преобразователь. Его используют в приводных системах самого разного назначения, что обосновано его широким перечнем достоинств: высоким КПД, устойчивостью к большим нагрузкам и частым сменам режимов работы (что используется в мешалках, измельчителях и пр.), отличной кинематической точностью и минимальным потерям на тепловыделение.
Звоните менеджерам нашего предприятия, чтобы купить РМ-500 по самой доступной цене. Завод «Зевс» - добросовестный и опытный производитель оборудования для промышленности. У нас вы найдете элементы, комплектующие и полноценные механизмы всевозможной сложности, полностью готовые к эксплуатации. Покупать в «Зевсе» легко, ведь мы предоставляем прозрачную информацию обо всех нюансах покупки, отправляем заказы по Украине в любой населенный пункт, сопровождаем заказ обязательной гарантией и всей необходимой документацией.
Основные эксплуатационные характеристики преобразователя
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная |
|
Направление |
Прямое, реверсивное |
|
Частота вращения входного вала, не более, |
1500 об/мин |
|
Температурный диапазон |
-40 - +50°C |
|
Климатическое исполнение |
У, Т (1 - 4) ГОСТ 15150-69 |
Конструкция редуктора РМ
Габаритные и присоединительные размеры РМ-500
|
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
H |
H1 |
H2 |
H3 |
d |
n |
|
986 |
620 |
480 |
- |
330 |
330 |
350 |
350 |
310 |
592 |
300 |
- |
25 |
17 |
4 |
Основные технические характеристики
|
Передаточное число, u |
Фактическое передаточное число, u1 |
КПД, % |
Масса редуктора, кг |
AwС |
AwT |
AwБ |
Объем заливаемого масла, л |
|
22.4 |
23.34 |
98 |
390 |
500 |
300 |
200 |
11 |
|
Частота вращения входного вала, об/мин |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м для передаточных чисел |
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н |
||
|
22.4 |
Входной (быстроходный) вал |
Выходной (тихоходный) |
Выходной |
|
|
600 |
24600 |
4300 |
23500 |
21300 |
|
750 |
24500 |
4000 |
22000 |
19600 |
|
1000 |
23500 |
3500 |
49500 |
17700 |
|
1250 |
23000 |
3200 |
18000 |
16400 |
|
1500 |
22500 |
3000 |
17000 |
16450 |
|
Частота вращения входного вала, об/мин |
Режим работы |
Мощность, подводимая к входному валу, кВт (при передаточном числе) |
|
22.4 |
||
|
600 |
Особо легкий |
35.5 |
|
Легкий ПВ=15% |
21.0 |
|
|
Средний ПВ=25% |
17.6 |
|
|
Тяжелый ПВ=40% |
15.0 |
|
|
Непрерывный ПВ=100% |
5.8 |
|
|
750 |
Особо легкий |
44.0 |
|
Легкий ПВ=15% |
24.5 |
|
|
Средний ПВ=25% |
21.0 |
|
|
Тяжелый ПВ=40% |
16.1 |
|
|
Непрерывный ПВ=100% |
7.3 |
|
|
1000 |
Особо легкий |
57.0 |
|
Легкий ПВ=15% |
28.0 |
|
|
Средний ПВ=25% |
24.6 |
|
|
Тяжелый ПВ=40% |
20.5 |
|
|
Непрерывный ПВ=100% |
9.7 |
|
|
1250 |
Особо легкий |
69.0 |
|
Легкий ПВ=15% |
31.5 |
|
|
Средний ПВ=25% |
27.5 |
|
|
Тяжелый ПВ=40% |
23.6 |
|
|
Непрерывный ПВ=100% |
12.1 |
|
|
1500 |
Особо легкий |
81.0 |
|
Легкий ПВ=15% |
37.0 |
|
|
Средний ПВ=25% |
32.0 |
|
|
Тяжелый ПВ=40% |
27.0 |
|
|
Непрерывный ПВ=100% |
14.6 |
Размеры конического конца входного вала
| Редуктор | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
|
РМ-500 |
входной | 50 | 45.9 | М36х3 | 70 | 110 | 82 | 16 | 10 | 4 |
Размеры цилиндрического конца выходного вала
| Редуктор | Вал | d2 | d1 | l | l1 | b | h | t |
|
РМ-500 |
выходной | 80 m 6 95 m 6 |
90 115 |
330 | 123 130 |
22 25 |
88 104 |
- |
Размеры конца выходного вала в виде зубчатой муфты
| Редуктор | Вал | m | z | b | L | L1 | k | B | d | d1 |
|
РМ-500 |
выходной | 4 | 56 | 35 | 63 | 51 | 32 | 50 | 120 f 7 | 170 f 9 |
Вариант сборки редуктора

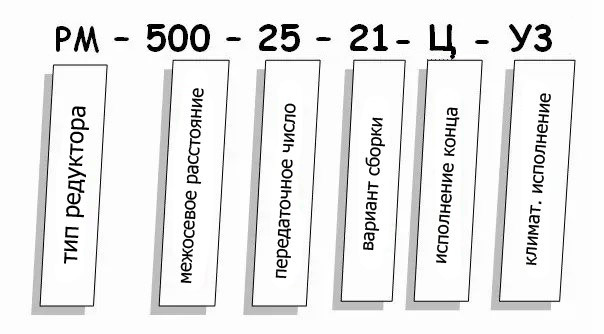

Пример условного обозначения
Технические характеристики
- ТипРедуктор
- Тип редуктораЦилиндрический
- Количество рабочих ступеней2
- Частота вращения входного вала1500
- Вес390
- Расположение валов редуктораГоризонтальное
- Номинальное передаточное число22.4
- Способ крепленияНа лапки
- Действительное передаточное число23.34
- Тип рабочей нагрузкипостоянная, переменная
- СостояниеНовое
