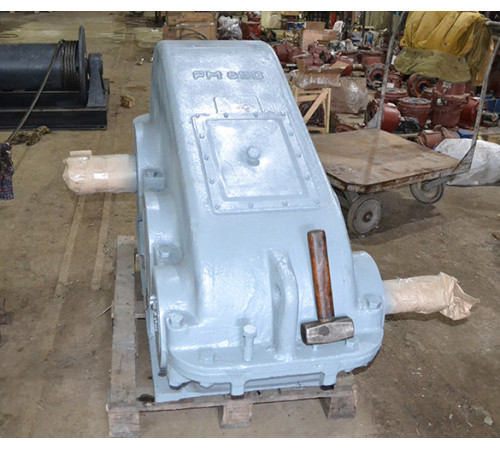

Редуктор РМ-650 цилиндрический двухступенчатый
Использование общемашиностроительных двухступенчатых преобразователей механических величин типа редукторов РМ-650 позволяет добиться оптимизации рабочего процесса и получения максимально необходимых значений момента кручения и скорости вращения валов.
Преобразователь имеет горизонтальное исполнение, предназначен для эксплуатации в незапыленных и среднезапыленных помещениях при отсутствии опасности взрыва.
Звоните в компанию «Зевс», что подобрать оптимальный преобразователь промышленного типа по самым оптимальным ценам!
Завод «Зевс» - это:
- выгодный способ купить редуктор РМ с быстрой доставкой в любой регион Украины;
- широкий ассортимент оборудования промышленного назначения;
- высококвалифицированная помощь при выборе преобразователя. Вы получаете консультацию от специалиста, в ходе которой сможете подобрать лучший вариант цилиндрического редуктора или устройства иного типа;
- мы поставляем оборудование со всей необходимой документацией;
- выдаем гарантию на преобразователи, действующую в течение года.
Основные эксплуатационные характеристики преобразователя
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная |
|
Направление |
Прямое, реверсивное |
|
Частота вращения входного вала, не более, |
1500 об/мин |
|
Температурный диапазон |
-40 - +50°C |
|
Климатическое исполнение |
У, Т (1 - 4) ГОСТ 15150-69 |
Конструкция редуктора РМ
Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | d | n |
|
РМ-650 |
1278 | 830 | 645 | 215 | 430 | 430 | 470 | 470 | 410 | 318 | 697 | 320 | 95 | 35 | 25 | 8 |
Основные технические характеристики
| Типоразмер редуктора | Передаточное число, u | Передаточное число (старое обозначение), соответственно | Фактическое передаточное число, u1 | КПД, % | Масса редуктора, кг | AwС | AwT | AwБ | Объем заливаемого масла, л |
|
РМ-650 |
8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 | Ⅸ, Ⅷ, Ⅶ, Ⅵ, Ⅴ, Ⅳ, Ⅲ, Ⅱ, Ⅰ | 8.23, 10.35, 12.64, 15.75, 20.49, 23.34, 31.50, 40.17, 48.57 | 98 | 878 | 650 | 400 | 250 | 22 |
| Типоразмер редуктора | Часто- та враще- ния вход ного вала, об/мин |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м для передаточных чисел | Допускаемая радиальная консольная нагрузка,приложенная в середине посадочной части, Н | ||||||||||
| 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 22.4 | 31.5 | 40.0 | 50.0 | Вход- ной (быс- тро- ход- ный) вал |
Вы- ход- ной (тихо- ход- ный) вал |
Выходной (тихоходный) вал в виде зубчатой полумуфты |
||
|
РМ-650 |
600 | 32800 | 36300 | 40200 | 45100 | 55500 | 57800 | 58800 | 61400 | 62200 | 4500 | 114000 | 113000 |
| 750 | 28400 | 33300 | 37300 | 42100 | 51500 | 54500 | 58400 | 60200 | 61200 | 4300 | 110000 | 106300 | |
| 1000 | 26500 | 29000 | 33300 | 37700 | 45100 | 54000 | 56000 | 59400 | 60800 | 3800 | 96000 | 97600 | |
| 1250 | - | 25000 | 30000 | 34400 | 36800 | 45600 | 53000 | 57400 | 58800 | 3350 | 90500 | 91000 | |
| 1500 | - | - | - | 31400 | 39200 | 42200 | 51500 | 55300 | 57800 | 3100 | 86500 | 89000 | |
| Типоразмер редуктора | Частота вращения входного вала, об/мин | Режим работы | Мощность, подводимая к входному валу, кВт (при передаточном числе) | ||||||||
| 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 22.4 | 31.5 | 40.0 | 50.0 | |||
|
РМ-650 |
600 | Особо легкий | 134.0 | 117.0 | 107.0 | 96.0 | 91.0 | 83.0 | 63.0 | 51.0 | 43.0 |
| Легкий ПВ=15% | 86.0 | 75.0 | 65.0 | 55.0 | 48.5 | 42.0 | 29.5 | 26.0 | 20.5 | ||
| Средний ПВ=25% | 75.0 | 65.0 | 57.0 | 47.5 | 42.0 | 36.6 | 25.5 | 22.5 | 17.9 | ||
| Тяжелый ПВ=40% | 63.5 | 55.0 | 48.0 | 40.0 | 35.5 | 31.0 | 21.5 | 19.2 | 15.2 | ||
| Непрерывный ПВ=100% | 42.0 | 33.5 | 27.5 | 22.0 | 15.8 | 13.8 | 10.3 | 7.7 | 6.7 | ||
| 750 | Особо легкий | 146.0 | 135.0 | 124.0 | 112.0 | 106.0 | 98.0 | 77.0 | 63.0 | 53.0 | |
| Легкий ПВ=15% | 95.0 | 84.0 | 71.0 | 60.0 | 55.0 | 47.5 | 33.0 | 30.0 | 23.5 | ||
| Средний ПВ=25% | 83.0 | 73.0 | 62.0 | 53.0 | 47.5 | 41.0 | 29.0 | 26.0 | 20.5 | ||
| Тяжелый ПВ=40% | 70.0 | 62.0 | 52.5 | 44.5 | 40.4 | 35.0 | 24.5 | 22.0 | 17.4 | ||
| Непрерывный ПВ=100% | 48.0 | 42.0 | 35.0 | 27.0 | 19.5 | 17.3 | 12.8 | 9.2 | 7.7 | ||
| 1000 | Особо легкий | 176.0 | 158.0 | 148.0 | 133.0 | 127.0 | 119.0 | 99.0 | 82.0 | 70.0 | |
| Легкий ПВ=15% | 106.0 | 95.0 | 85.0 | 69.0 | 64.0 | 55.0 | 40.5 | 36.0 | 28.5 | ||
| Средний ПВ=25% | 90.0 | 83.0 | 73.0 | 60.0 | 56.0 | 48.9 | 35.5 | 31.5 | 25.0 | ||
| Тяжелый ПВ=40% | 76.0 | 70.0 | 62.5 | 51.0 | 47.0 | 40.5 | 30.0 | 26.5 | 21.0 | ||
| Непрерывный ПВ=100% | 50.5 | 46.0 | 46.0 | 37.0 | 26.5 | 23.0 | 17.0 | 12.2 | 10.1 | ||
| 1250 | Особо легкий | - | 177.0 | 167.0 | 153.0 | 145.0 | 137.0 | 118.0 | 100.0 | 85.0 | |
| Легкий ПВ=15% | - | 102.0 | 92.0 | 79.0 | 73.0 | 61.5 | 45.5 | 41.0 | 33.0 | ||
| Средний ПВ=25% | - | 87.5 | 80.0 | 68.5 | 63.5 | 53.5 | 39.5 | 35.5 | 28.5 | ||
| Тяжелый ПВ=40% | - | 74.0 | 68.0 | 58.0 | 54.0 | 46.6 | 33.5 | 30.5 | 24.5 | ||
| Непрерывный ПВ=100% | - | 63.5 | 52.0 | 46.0 | 33.0 | 29.0 | 21.5 | 15.5 | 12.7 | ||
| 1500 | Особо легкий | - | - | - | 169.0 | 161.0 | 151.0 | 132.0 | 117.0 | 99.5 | |
| Легкий ПВ=15% | - | - | - | 85.0 | 80.5 | 69.0 | 48.5 | 44.5 | 36.5 | ||
| Средний ПВ=25% | - | - | - | 74.0 | 70.0 | 60.0 | 42.0 | 38.5 | 32.0 | ||
| Тяжелый ПВ=40% | - | - | - | 63.0 | 60.0 | 51.0 | 36.0 | 33.0 | 27.0 | ||
| Непрерывный ПВ=100% | - | - | - | 50.0 | 39.5 | 34.6 | 25.5 | 18.4 | 15.2 | ||
Размеры конического конца входного вала
| Типоразмер редуктора | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
|
РМ-650 |
входной | 60 | 54.75 | М42х3 | 94 | 140 | 105 | 16 | 10 | 4 |
Размеры цилиндрического конца выходного вала
| Типоразмер редуктора | Вал | d2 | d1 | l | l1 | b | h | t |
|
РМ-650 |
выходной | 110 m 6 125 m 6 |
130 145 |
430 | 165 165 |
28 32 |
120 136 |
- |
Размеры конца выходного вала в виде зубчатой муфты
| Типоразмер редуктора | Вал | m | z | b | L | L1 | k | B | d | d1 |
|
РМ-650 |
выходной | 6 | 56 | 40 | 75 | 56 | 32 | 68 | 170 f 7 | 260 f 9 |
Вариант сборки редуктора

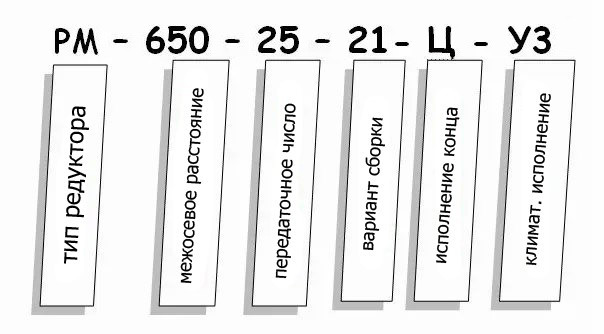

Пример условного обозначения
Технические характеристики
- ТипРедуктор
- Тип редуктораЦилиндрический
- Количество рабочих ступеней2
- Частота вращения входного вала1500
- Вес878
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная
- Передаточное число25
- СостояниеНовое
