Новинка
- ПроизводительKrepZevs
- НаличиеВ наличии
72450.00 грн.
- ТипРедуктор
- Тип редуктораЦилиндрический
- Все характеристики
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
72450.00 грн.

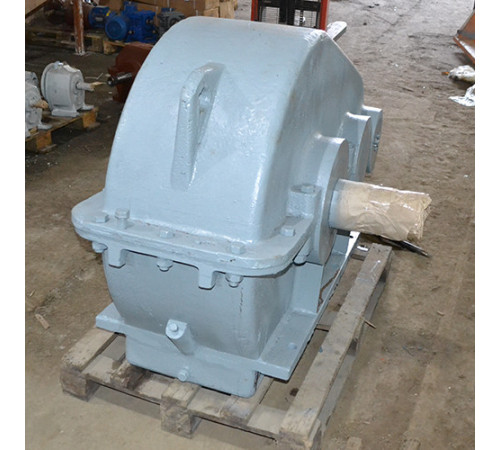

Редуктор РМ-850 цилиндрический двухступенчатый
Редукторы серии РМ относятся к наиболее востребованным преобразователям механических характеристик, используемых во многих областях деятельности человека. Купить редуктор РМ-850 вы можете, исходя из его следующих особенностей:
- принадлежность к классу устройств с цилиндрическим типом передачи позволяет получить высокоэффективное устройство со значениями КПД, достигающими 98%;
- механизмы имеют несколько пар зубчатых колес, изготовленных из высококачественной легированной стали 40Х с отличными прочностными параметрами;
- использование редуктора цилиндрического данного типа возможно только в горизонтальном положении.
Звоните в компанию «Зевс», что подобрать оптимальный преобразователь промышленного типа по самым оптимальным ценам!
Завод «Зевс» - это:
- выгодный способ купить редуктор РМ с быстрой доставкой в любой регион Украины;
- широкий ассортимент оборудования промышленного назначения;
- высококвалифицированная помощь при выборе преобразователя. Вы получаете консультацию от специалиста, в ходе которой сможете подобрать лучший вариант цилиндрического редуктора или устройства иного типа;
- мы поставляем оборудование со всей необходимой документацией;
- выдаем гарантию на преобразователи, действующую в течение года.
Основные эксплуатационные характеристики преобразователя
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная |
|
Направление |
Прямое, реверсивное |
|
Частота вращения входного вала, не более, |
1500 об/мин |
|
Температурный диапазон |
-40 - +50°C |
|
Климатическое исполнение |
У, Т (1 - 4) ГОСТ 15150-69 |
Конструкция редуктора РМ
Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | d | n |
|
РМ-850 |
1632 | 1100 | 900 | 300 | 550 | 510 | 580 | 580 | 520 | 408 | 875 | 400 | 105 | 35 | 32 | 8 |
Основные технические характеристики
| Типоразмер редуктора | Передаточное число, u | Передаточное число (старое обозначение), соответственно | Фактическое передаточное число, u1 | КПД, % | Масса редуктора, кг | AwС | AwT | AwБ | Объем заливаемого масла, л |
|
РМ-850 |
8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 | Ⅸ, Ⅷ, Ⅶ, Ⅵ, Ⅴ, Ⅳ, Ⅲ, Ⅱ, Ⅰ | 8.23, 10.35, 12.64, 15.75, 20.49, 23.34, 31.50, 40.17, 48.57 | 98 | 1230 | 850 | 500 | 350 | 44 |
| Типораз- мер редук- тора |
Часто- та враще- ния вход ного вала, об/мин |
Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м для передаточных чисел | Допускаемая радиальная консольная нагрузка,приложенная в середине посадочной части, Н | ||||||||||
| 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 22.4 | 31.5 | 40.0 | 50.0 | Вход- ной (быс- тро- ход- ный) вал |
Вы- ход- ной (тихо- ход- ный) вал |
Выход- ной (тихо- ходный) вал в виде зубчатой полу- муфты |
||
|
РМ-850 |
600 | 103000 | 106000 | 108000 | 112000 | 116500 | 118000 | 119500 | 121500 | 123500 | 14000 | 150000 | 163200 |
| 750 | 97000 | 103000 | 106000 | 109000 | 115000 | 116000 | 118000 | 121500 | 123500 | 13000 | 137000 | 152200 | |
| 1000 | - | - | 102000 | 106000 | 112000 | 113000 | 117000 | 120500 | 121500 | 11500 | 124000 | 137800 | |
| 1250 | - | - | - | - | 109000 | 111000 | 114000 | 118800 | 120500 | 10500 | 119000 | 127800 | |
| 1500 | - | - | - | - | - | 108000 | 112000 | 117000 | 118500 | 9900 | 111000 | 124400 | |
| Типоразмер редуктора | Частота вращения входного вала, об/мин | Режим работы | Мощность, подводимая к входному валу, кВт (при передаточном числе) | ||||||||
| 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 22.4 | 31.5 | 40.0 | 50.0 | |||
|
РМ-850 |
600 | Особо легкий | 420.0 | 340.0 | 285.0 | 235.0 | 191.0 | 169.0 | 124.0 | 103.0 | 85.0 |
| Легкий ПВ=15% | 242.0 | 202.0 | 172.0 | 144.0 | 108.0 | 94.0 | 73.0 | 53.0 | 44.0 | ||
| Средний ПВ=25% | 210.0 | 176.0 | 150.0 | 125.0 | 94.0 | 82.0 | 63.0 | 46.0 | 38.5 | ||
| Тяжелый ПВ=40% | 178.0 | 149.0 | 127.0 | 106.0 | 80.0 | 69.0 | 54.0 | 39.0 | 32.5 | ||
| Непрерывный ПВ=100% | 83.0 | 66.0 | 53.5 | 43.0 | 31.0 | 27.5 | 20.0 | 14.7 | 13.1 | ||
| 750 | Особо легкий | 495.0 | 415.0 | 350.0 | 290.0 | 235.0 | 210.0 | 157.0 | 127.0 | 106.0 | |
| Легкий ПВ=15% | 264.0 | 236.0 | 200.0 | 174.0 | 131.0 | 116.0 | 88.0 | 66.0 | 55.0 | ||
| Средний ПВ=25% | 230.0 | 205.0 | 174.0 | 151.0 | 114.0 | 101.0 | 77.0 | 57.0 | 47.5 | ||
| Тяжелый ПВ=40% | 195.0 | 174.0 | 148.0 | 128.0 | 97.0 | 86.0 | 65.0 | 48.5 | 40.5 | ||
| Непрерывный ПВ=100% | 94.0 | 75.0 | 67.0 | 54.0 | 38.5 | 33.5 | 25.0 | 17.9 | 15.2 | ||
| 1000 | Особо легкий | - | - | 450.0 | 370.0 | 305.0 | 270.0 | 205.0 | 167.0 | 140.0 | |
| Легкий ПВ=15% | - | - | 236.0 | 193.0 | 162.0 | 148.0 | 115.0 | 86.0 | 73.0 | ||
| Средний ПВ=25% | - | - | 205.0 | 168.0 | 141.0 | 129.9 | 100.0 | 75.0 | 63.0 | ||
| Тяжелый ПВ=40% | - | - | 174.0 | 143.0 | 120.0 | 110.0 | 85.0 | 64.0 | 54.0 | ||
| Непрерывный ПВ=100% | - | - | 82.0 | 72.0 | 51.0 | 45.0 | 33.0 | 24.0 | 21.3 | ||
| 1250 | Особо легкий | - | - | - | - | 370.0 | 330.0 | 250.0 | 205.0 | 175.0 | |
| Легкий ПВ=15% | - | - | - | - | 196.0 | 172.0 | 127.0 | 105.0 | 89.0 | ||
| Средний ПВ=25% | - | - | - | - | 171.0 | 150.0 | 111.0 | 91.0 | 78.0 | ||
| Тяжелый ПВ=40% | - | - | - | - | 145.0 | 128.0 | 95.0 | 77.0 | 66.0 | ||
| Непрерывный ПВ=100% | - | - | - | - | 64.0 | 56.0 | 41.6 | 30.0 | 24.5 | ||
| 1500 | Особо легкий | - | - | - | - | - | 385.0 | 300.0 | 240.0 | 205.0 | |
| Легкий ПВ=15% | - | - | - | - | - | 186.0 | 137.0 | 127.0 | 103.0 | ||
| Средний ПВ=25% | - | - | - | - | - | 162.0 | 119.0 | 106.0 | 90.0 | ||
| Тяжелый ПВ=40% | - | - | - | - | - | 138.0 | 101.0 | 90.0 | 76.0 | ||
| Непрерывный ПВ=100% | - | - | - | - | - | 68.0 | 50.0 | 35.5 | 29.6 | ||
Размеры конического конца входного вала
| Типоразмер редуктора | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
|
РМ-850 |
входной | 90 | 83.50 | М64х4 | 130 | 170 | 130 | 22 | 14 | 5 |
Размеры цилиндрического конца выходного вала
| Типоразмер редуктора | Вал | d2 | d1 | l | l1 | b | h | t |
|
РМ-850 |
выходной | 130 m 6 | 150 | 550 | 200 | 32 | 141 | - |
Размеры конца выходного вала в виде зубчатой муфты
| Типоразмер редуктора | Вал | m | z | b | L | L1 | k | B | d | d1 |
|
РМ-850 |
выходной | 8 | 54 | 50 | 73 | 72 | 40 | 78 | 190 f 7 | 260 f 9 |
Вариант сборки редуктора

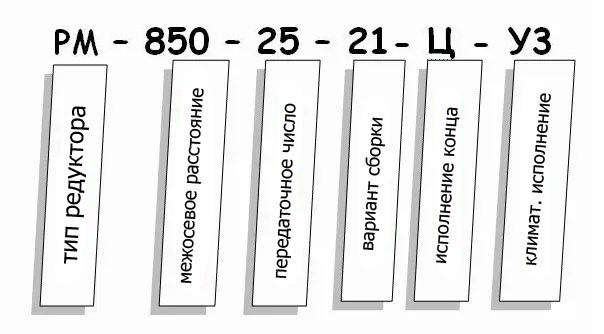

Пример условного обозначения
Технические характеристики
- ТипРедуктор
- Тип редуктораЦилиндрический
- Количество рабочих ступеней2
- Частота вращения входного вала1500
- Вес1230
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная
- Передаточное число25
- СостояниеНовое
