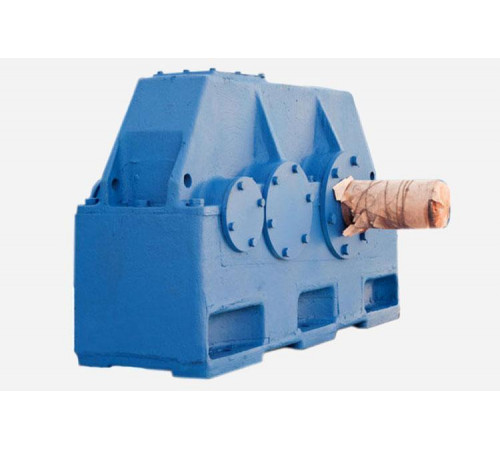

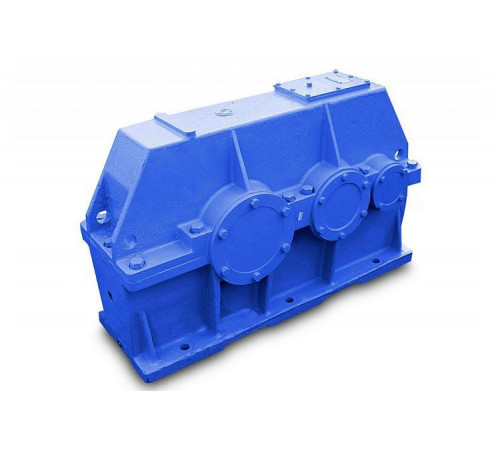

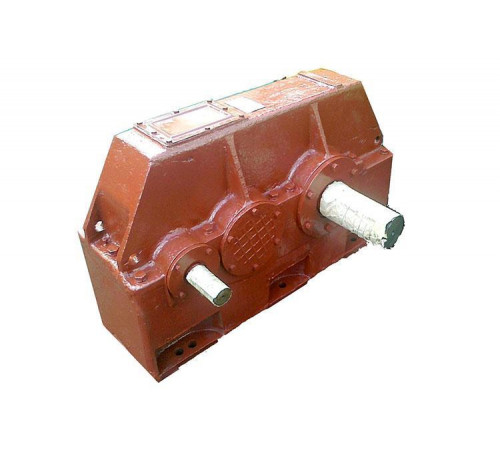

Цилиндрический горизонтальный редуктор Ц2Н-710 с передачей Новикова
Двухступенчатые горизонтальные редукторы Ц2Н-710 - преобразовательные устройства, реализующие функцию демультипликатора, то есть редуцируют приходящие от двигателя значения величин скорости вращения и момента кручения для оптимизации всего рабочего процесса системы.
Наиболее часто такие механизмы устанавливаются в тяжело-нагруженные приводные системы, требующие эксплуатации устройств, готовых к работе при высокой нагрузке. Редукторы Ц2Н-710 выдают значительный КПД, а кроме того оказываются невосприимчивы к перекосам зубчатых колес вследствие точечного контакта зубьев.
Обращайтесь в компанию «Зевс» при необходимости купить редукторы Ц2Н в Украине. Мы предлагаем выгодные условия для долгосрочного сотрудничества с промышленниками со всей страны:
- бесплатное профессиональное консультирование от инженеров предприятия;
- предоставление гарантии на любой вид продукции;
- отправка заказов по Украине!

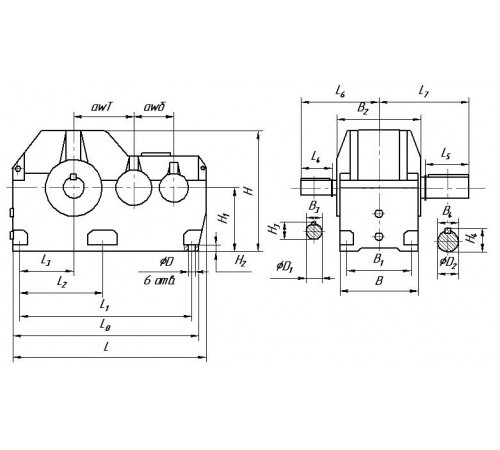

Установочные и габаритные размеры редуктора Ц2Н-710
Конструкция конца тихоходного вала в виде зубчатой полумуфты редуктора Ц2Н-710
Конструкция конца тихоходного вала для подсоединения приборов управления
Технические характеристики редукторов Ц2Н-710
|
Тип редуктора |
Передаточное отношение |
Частота вращения входного вала, мин-1 |
Номинальный крутящий момент на выходном валу, Н*м |
|
Ц2Н-710 |
8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50 |
от 750 до 1500 |
100000 |
Габаритные и присоединительные размеры редукторов Ц2Н-710
|
Типоразмер |
i |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
D1 |
D2 |
|
Ц2Н-710 |
8 - 28 |
450 |
710 |
2250 |
2010 |
1060 |
660 |
210 |
410 |
660 |
870 |
2160 |
742 |
52 |
125 |
250 |
|
31,5-50 |
170 |
620 |
100 |
|
Типоразмер |
i |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
|
Ц2Н-710 |
8 - 28 |
1400 |
710 |
60 |
132 |
262 |
740 |
600 |
780 |
32 |
56 |
|
31,5-50 |
106 |
28 |
Присоединительные элементы для струйной системы смазки редукторов
|
Типоразмер |
Необходимость струйной системы смазки при передаточных отношениях |
Диаметр трубы коллектора, øg |
Размеры под патрубок для отвода масла |
||||
|
Ц2Н-710 |
8,0 / 35,5 |
40,0; 45,0; 50,0 |
G11/2 - B |
d |
d1 |
d2 |
d3 |
|
требуется струйная смазка |
струйная смазка не требуется |
110 |
210 |
М16-7Н |
170 |
||
Технические характеристики редуктора Ц2Н-710
|
Типоразмер редуктора |
Ц2Н-710 |
||||||||||||||||||
|
Номинальное передаточное отношение, i |
8 |
9 |
10 |
11,2 |
12,5 |
14 |
16 |
18 |
20 |
22,4 |
25 |
28 |
31,5 |
35,5 |
40 |
45 |
50 |
||
|
Номинальный крутящий момент на тихоходном валу, Т, Н*м |
100000 |
||||||||||||||||||
|
Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750) |
16,(6) (1000) |
20,83 (1250) |
25 (1500) |
|||||||||||||||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
13000 |
12000 |
10000 |
9000 |
8000 |
7100 |
6300 |
5800 |
||||||||||
|
тихоход. |
цилиндр. конец |
79000 |
|||||||||||||||||
|
конец вала в виде части зубчатой полум. |
98000 |
||||||||||||||||||
|
Масса, кг |
4920 |
||||||||||||||||||
Условия эксплуатации редукторов Ц2Н
|
Характеристика |
Значение |
|
Режим работы |
Непрерывный и повторно-кратковременный, т. е. при переменных нагрузках с периодическими остановками |
|
Длительность работы |
До 24 часов в сутки или с периодическими остановками |
|
Тип нагрузки |
Одного направления или реверсивная |
|
Вращение валов |
В любую сторону |
|
Среда |
Неагрессивная, атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 |
|
Климатическое исполнение |
У1, У2, У3, УХЛ-4, Т1, Т2, Т3 и О4 по ГОСТ 15150 |
Варианты сборки редукторов Ц2Н
Пример условного обозначения редуктора Ц2Н-710
Технические характеристики
- ТипРедуктор
- Тип комплектующегоКорпус
- Тип редуктораЦилиндрический
- Количество рабочих ступеней2
- Частота вращения входного вала1500
- Вес4920
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная, реверсивная
- Материал корпусаЧугун
- КПД, не менее97
