- Какие характеристики имеет товар Редуктор ЦТНД-315? ❯
- Какова цена товара Редуктор ЦТНД-315 и актуальна ли она? ❯
- К какой категории относится товар Редуктор ЦТНД-315? ❯
- Можно ли заказать доставку товара Редуктор ЦТНД-315? ❯
- Какие преимущества покупки Редуктор ЦТНД-315 именно у этого производителя KrepZevs? ❯
- Где можно найти другие товары, похожие на Редуктор ЦТНД-315? ❯
- ПроизводительKrepZevs
- НаличиеВ наличии
100100.00 грн./шт.
3 или больше -
95095.00 грн./шт.
- ТипРедуктор
- Тип редуктораЦилиндрический
- Все характеристики
- Минимальная суммазаказа - 2000 грн
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
100100.00 грн./шт.
3 или больше -
95095.00 грн./шт.
Редуктор ЦТНД-315 трехступенчатый цилиндрический с зацеплением Новикова
Трехступенчатый редуктор ЦТНД-315, цена на который зависит от выбранного передаточного отношения и иных параметров, используется в угольной промышленности в качестве преобразователя приходящих на него величин скорости вращения валов и зависящего от нее момента кручения.
Устройство относится к цилиндрическим, то есть имеет высокие показатели КПД и может работать при больших мощностях, теряя на нагрев минимальное количество энергии. В редукторе ЦНТД-315 используется зацепление Новикова, позволяющего приспособить редуктор к эксплуатации при большой нагрузке.
Используйте возможность получения подробной консультации от менеджеров завода «Зевс», чтобы купить редуктор ЦНТД в Украине с оптимальными для вас параметрами. Наши опытные специалисты помогут вам определиться с необходимым оборудованием, а также предоставят всю информацию об особенностях его использования, установки и применения в различных условиях. У нас вы получите:
- вежливое и компетентное общение;
- всю необходимую документацию на приобретаемый товар;
- возможность получить заказ в любом приемном пункте Украины в короткие сроки;
- гарантию, длящуюся год с момент приобретения преобразователя или комплектующего оборудования;
- скидки при необходимости купить редукторы оптом.
Конструкция редуктора ЦТНД
Условия применения редуктора
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянный, знакопеременный |
|
Возможное вращение валов |
В обе стороны |
|
Частота вращения входного вала |
750 - 1500 об/мин |
|
Климатическое исполнение |
У, Т, УХЛ, О для категории размещения 1 - 4 по ГОСТ 15150-69 |
|
Расположение валов |
горизонтальное |
|
Возможные межосевые расстояния, мм |
315, 400, 500 |
|
Диапазон передаточных чисел |
63-160 |
Технические характеристики
|
Техническая характеристика |
ЦТНД-315 |
|
Передаточные числа |
63, 80, 100, 125,160 |
|
Допустимая радиальная консольная нагрузка, на тихоходном валу, Н |
24000 |
|
Номинальный крутящий момент на тихоходном валу, Н•м |
83000 |
|
КПД |
0.96 |
|
Масса, кг |
485 |
Габаритные и присоединительные размеры
|
Тип редуктора |
Awt |
Awс |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
|
ЦТНД-315 |
315 |
640 |
560 |
280 |
350 |
640 |
335 |
1110 |
680 |
130 |
243 |
365 |
26 |
6 |
Присоединительные размеры входных и выходных валов
Цилиндрический тип
|
Тип редуктора |
Входной вал |
Выходной вал |
||||||
|
d |
I |
b |
t |
d |
I |
b |
t |
|
|
ЦТНД-315 |
32k6 |
58 |
10 |
35 |
110m6 |
165 |
28 |
116 |
Конический тип
|
Тип редуктора |
Быстроходный вал |
Тихоходный вал |
||||||||||
|
d |
d1 |
I |
I1 |
b |
t |
d |
d1 |
I |
I1 |
b |
t |
|
|
ЦТНД-315 |
32 |
M20x1,5 |
80 |
58 |
6 |
17,5 |
120 |
M90x4 |
210 |
165 |
28 |
61,9 |
Варианты сборки редуктора ЦТНД

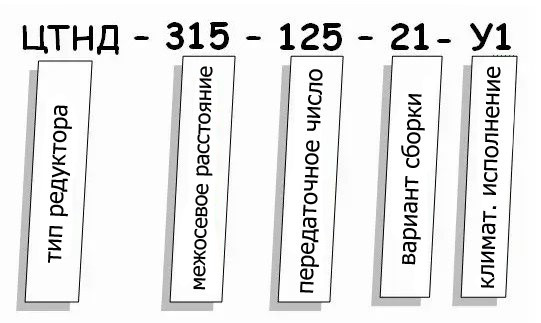

Пример условного обозначения редуктора ЦТНД
Редуктор ЦТНД-315
Технические характеристики
- ТипРедуктор
- Тип редуктораЦилиндрический
- Количество рабочих ступеней3
- Частота вращения входного вала1500
- Вес485
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная
- Материал корпусаалюминий, сталь, чугун
- СостояниеНовое
