- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
Универсальные редукторы ЦУ-160-5 цилиндрические одноступенчатые
Редуктор ЦУ-160-5 относится к серии устройств общемашиностроительного типа. Он представляет собой одну ступень цилиндрического способа передачи, использующую эвольвентное зацепление, заключенную в чугунный литой корпус. Механизм именуется узким за особое строение корпуса. Такой редуктор может быть использован в условиях с ограниченным пространством.
Конструкция редуктора ЦУ
Условия эксплуатации
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная, одного направления, реверсивная |
|
Режим работы |
Постоянный, с периодическими остановками |
|
Возможное вращение валов |
Без предпочтений в любую сторону |
|
Частота вращения входного вала |
Не более 1800 об/мин |
|
Тип атмосферы и запыленность |
Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10мг/м3 |
|
Климатическое исполнение |
У и Т (для категории размещения 1…3) и УХЛ и О (для категории 4) согласно ГОСТ 15150-69 |
На заводе «Зевс» производится промышленное оборудование любой сложности. У нас вы можете купить редуктор ЦУ-160 по низкой цене, уменьшенной по отношению к рыночной. Если вам требуется купить редуктор оптом, то обращайтесь к нашим специалистам в телефонном режиме. Гарантируем высокое качество поставляемого оборудования, представляем годовую гарантию на редукторы. Отправка может быть произведена в любой город Украины.
Технические характеристики редуктора ЦУ
|
Типоразмер редуктора |
Номинальный крутящий момент на выходном валу Мт, Нм |
Допустимая радиальная нагрузка, Н |
Объём заливаемого масла, л |
Масса, кг |
||
|
На входном валу, Fвх |
На выходном валу, Fвых |
|||||
|
ЦУ-160 |
1000 |
1000 |
4000 |
2 |
75 |
|
Габаритные и присоединительные размеры редукторов ЦУ
|
Типоразмер редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-160 |
160 |
355 |
125 |
175 |
185 |
170 |
335 |
28 |
218 |
218 |
475 |
195 |
136 |
125 |
|
Типоразмер редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-160 |
412 |
14 |
16 |
45 |
55 |
М30х2,0 |
М36х3,0 |
24 |
М24х1,5 |
63 |
75 |
9 |
10 |
Входной (выходной) вал редуктора ЦУ
|
Типоразмер редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-160 |
160 |
355 |
125 |
175 |
185 |
170 |
335 |
28 |
218 |
218 |
475 |
195 |
136 |
125 |
|
Типоразмер редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-160 |
412 |
14 |
16 |
45 |
55 |
М30х2,0 |
М36х3,0 |
24 |
М24х1,5 |
63 |
75 |
9 |
10 |

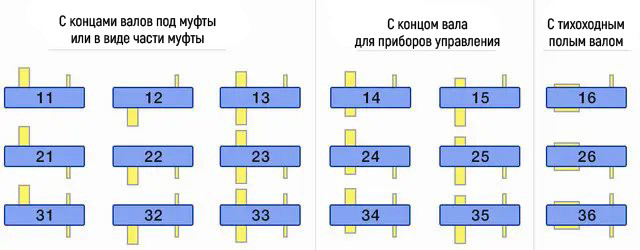

Варианты сборки

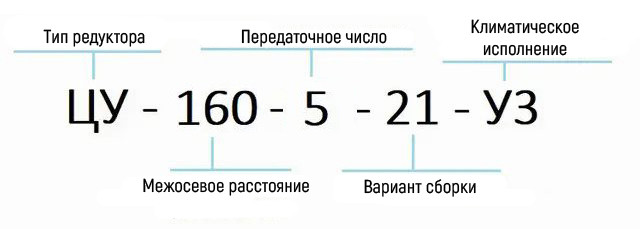

Пример условного обозначения
Технические характеристики
- ТипРедуктор
- Тип комплектующегоКорпус
- Тип редуктораЦилиндрический
- Количество рабочих ступеней1
- Тип корпусаЛитой
- Частота вращения входного вала1800
- Вес27
- Расположение валов редуктораГоризонтальное
- Номинальное передаточное число5
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная, реверсивная
- Материал корпусаЧугун
