Универсальные редукторы ЦУ-200-5 цилиндрические одноступенчатые
Редуктор одноступенчатый ЦУ-200-5 относится к самому распространенному типу устройств - цилиндрическим преобразователям. Он имеет одну ступень, элементы которой сопряжены посредством эвольвентного зацепления. Устройство относится к универсальному типу, поэтому им могут быть укомплектованы приводы общего назначения в машиностроительной и иных подобных областях.
Конструкция редуктора ЦУ
Условия эксплуатации
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная, одного направления, реверсивная |
|
Режим работы |
Постоянный, с периодическими остановками |
|
Возможное вращение валов |
Без предпочтений в любую сторону |
|
Частота вращения входного вала |
Не более 1800 об/мин |
|
Тип атмосферы и запыленность |
Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10мг/м3 |
|
Климатическое исполнение |
У и Т (для категории размещения 1…3) и УХЛ и О (для категории 4) согласно ГОСТ 15150-69 |
Компания «Зевс» предлагает купить редукторы ЦУ-200 по лучшей в Украине цене. Мы работаем с розничными и оптовыми покупателями, предоставляя для каждого из них удобные условия сотрудничества. Механизм поставляется с годовой гарантией и полным комплектом сопровождающей документации. Завод «Зевс» предоставляет доступные цены на редукторы ЦУ. Осуществляем отправку товара в любой город страны.
Технические характеристики редуктора ЦУ
|
Типоразмер редуктора |
Термическая мощность, кВт |
|||||
|
Номинальные передаточные числа |
||||||
|
2 |
2,5 |
3,15 |
4 |
5 |
6,3 |
|
|
ЦУ-200 |
80 |
74 |
68 |
60 |
54 |
47 |
|
Типоразмер редуктора |
Номинальный крутящий момент на выходном валу Мт, Нм |
Допустимая радиальная нагрузка, Н |
Объём заливаемого масла, л |
Масса, кг |
||
|
На входном валу, Fвх |
На выходном валу, Fвых |
|||||
|
ЦУ-200 |
2000 |
2000 |
5600 |
4 |
135 |
|
Габаритные и присоединительные размеры редукторов ЦУ
|
Типоразмер редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-200 |
200 |
437 |
136 |
200 |
212 |
212 |
425 |
36 |
230 |
265 |
580 |
236 |
165 |
160 |
|
Типоразмер редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-200 |
500 |
16 |
20 |
55 |
70 |
М36х3,0 |
М48х3,0 |
24 |
М24х1,5 |
75 |
100 |
10 |
12 |
Входной (выходной) вал редуктора ЦУ
|
Типоразмер редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-200 |
200 |
437 |
136 |
200 |
212 |
212 |
425 |
36 |
230 |
265 |
580 |
236 |
165 |
160 |
|
Типоразмер редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-200 |
500 |
16 |
20 |
55 |
70 |
М36х3,0 |
М48х3,0 |
24 |
М24х1,5 |
75 |
100 |
10 |
12 |

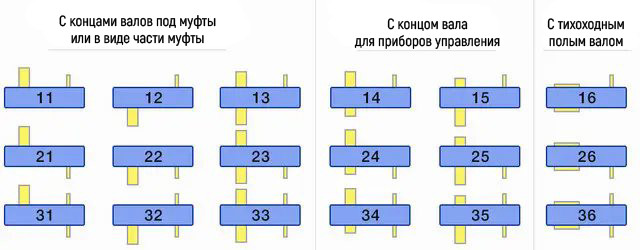

Варианты сборки

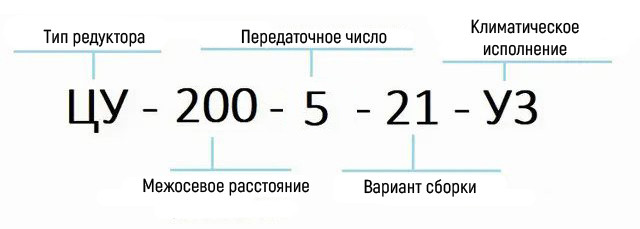

Пример условного обозначения
Технические характеристики
- ТипРедуктор
- Тип комплектующегоКорпус
- Тип редуктораЦилиндрический
- Количество рабочих ступеней1
- Тип корпусаЛитой
- Частота вращения входного вала1800
- Вес27
- Расположение валов редуктораГоризонтальное
- Номинальное передаточное число5
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная, реверсивная
- Материал корпусаЧугун
- СостояниеНовое
