Универсальные редукторы ЦУ-250-4 цилиндрические одноступенчатые
Цилиндрический одноступенчатый редуктор ЦУ-250-4 является наиболее доступным и рациональным способом преобразования механических величин в приводах общего назначения. Редуктор имеет горизонтальное пространственное расположение. Оно позволяет производить легкие манипуляции по установке и демонтаже (при необходимости) преобразователя, а также облегчает процесс обслуживания.
Конструкция редуктора ЦУ
Условия эксплуатации
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная, одного направления, реверсивная |
|
Режим работы |
Постоянный, с периодическими остановками |
|
Возможное вращение валов |
Без предпочтений в любую сторону |
|
Частота вращения входного вала |
Не более 1800 об/мин |
|
Тип атмосферы и запыленность |
Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10мг/м3 |
|
Климатическое исполнение |
У и Т (для категории размещения 1…3) и УХЛ и О (для категории 4) согласно ГОСТ 15150-69 |
На заводе «Зевс» производят, а после реализуют редукторы ЦУ-250, купить которые вы также можете и в иных межосевых расстояниях и в любом возможном передаточном отношении. Мы поможем подобрать лучший преобразователь по самой выгодной стоимости. У нас на редуктор ЦУ цена снижена ввиду работы с клиентами напрямую. Если у вас возникли вопросы, то обращайтесь к нашим консультантам - они помогут вам сделать рациональный выбор.
Технические характеристики редукторов ЦУ
|
Типоразмер редуктора |
Термическая мощность, кВт |
|||||
|
Номинальные передаточные числа |
||||||
|
2 |
2,5 |
3,15 |
4 |
5 |
6,3 |
|
|
ЦУ-250 |
127 |
118 |
108 |
97 |
87 |
76 |
|
Типоразмер редуктора |
Номинальный крутящий момент на выходном валу Мт, Нм |
Допустимая радиальная нагрузка, Н |
Объём заливаемого масла, л |
Масса, кг |
||
|
На входном валу, Fвх |
На выходном валу, Fвых |
|||||
|
ЦУ-250 |
4000 |
3000 |
8000 |
7,5 |
250 |
|
Габаритные и присоединительные размеры редуктора ЦУ
|
Типоразмер редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-250 |
250 |
545 |
185 |
250 |
265 |
265 |
530 |
40 |
280 |
315 |
710 |
290 |
212 |
190 |
|
Типоразмер редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-250 |
615 |
20 |
25 |
70 |
90 |
М48х3,0 |
М64х4,0 |
28 |
М24х1,5 |
100 |
130 |
12 |
14 |
Входной вал редуктора ЦУ
|
Типоразмер редуктора |
l1 |
l2 |
l3 |
l4 |
t1 |
t2 |
|
ЦУ-250 |
105 |
130 |
140 |
170 |
7,5 |
9,0 |

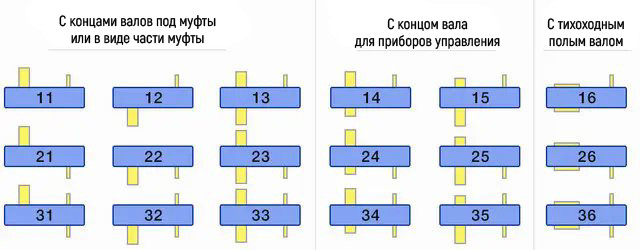

Варианты сборки

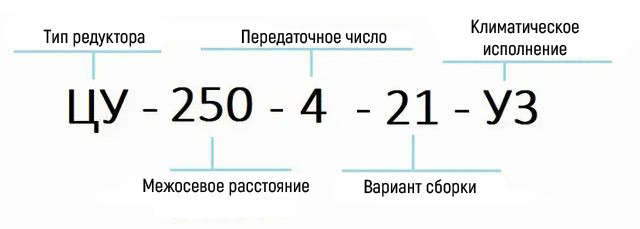

Пример условного обозначения
Технические характеристики
- ТипРедуктор
- Тип комплектующегоКорпус
- Тип редуктораЦилиндрический
- Количество рабочих ступеней1
- Тип корпусаЛитой
- Частота вращения входного вала1800
- Расположение валов редуктораГоризонтальное
- Номинальное передаточное число4
- Способ крепленияНа лапки
- Тип рабочей нагрузкипостоянная, переменная, реверсивная
- Материал корпусаЧугун
- СостояниеНовое
