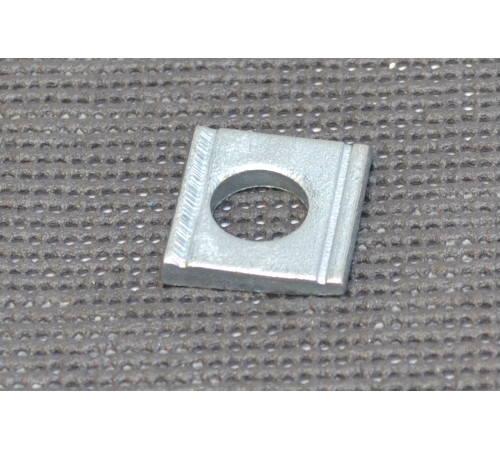

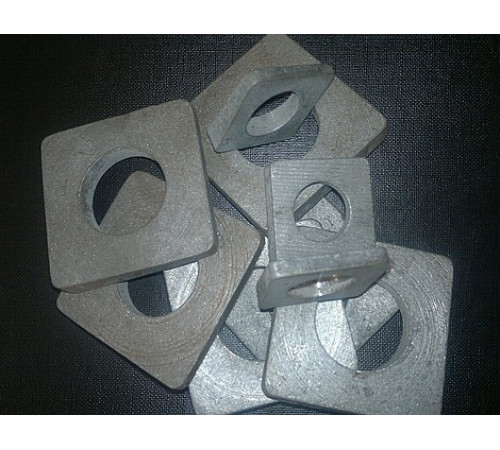

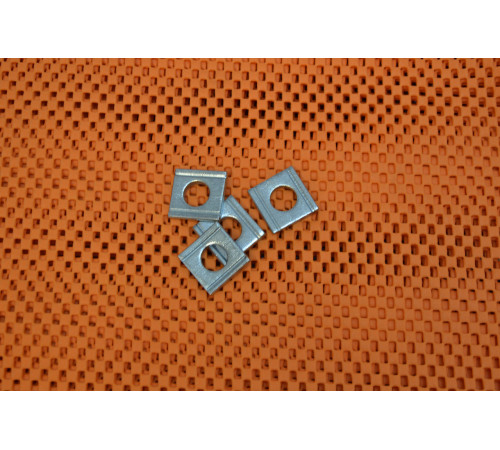

Шайба Ф20 ГОСТ 10906-78, DIN 435 квадратная

Производитель
KrepZevs
Наличие
В наличии

24.89 грн.

Вид шайбы
Косая
Внутренний диаметр
22
Все характеристики

Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.

24.89 грн.

Шайба Ф20 косая ГОСТ 10906, DIN 435

Косая шайба квадратной формы Ф20 производится по отечественному стандарту ГОСТ 10906 и немецкому DIN 435. Отличие между нормативами заключается в наличии или отсутствии проточки и угла наклона боковой поверхности шайбы: по ГОСТ он равен 10%, а по Дин – 14%. Подобные шайбы также производят по DIN 434 – их боковая поверхность имеет наклон 8% и дополнена двумя проточками.

Свое применение косая шайба нашла в строительстве опор, мостов, стальных перекрытий при монтаже конструкций из двутавровых балок и швеллера. Крепеж DIN 435 изготавливается из стали 35 или нержавейки. У нас вы можете купить метиз как без покрытия, так и оцинкованный.

чертеж Шайба 20 ГОСТ 10906, DIN 435 косая квадратная

Размеры косых шайб Ф20 (мм):

Характеристика	Обозначение	Значение по ГОСТ 10906-78	Значение по DIN 435
Диаметр резьбы крепежной детали		М20
Диаметр отверстия	d	22	nom.	22
			min	22
			max	22.52
Высота	h	8.4 Предельное отклонение +0.3, -0.5	nom.	9.2
			min	8
			max	10.4
Размеры сторон шайбы	b	40 Предельное отклонение +1, -1.9	nom.	44
			min	43.2
			max	44.8
	a		nom.	40
			min	37.5
			max	42.5

Вес одной шайбы Ф20, выполненной по ГОСТ 10906-78 составляет 59.4 г.
