Шпилька М22 ГОСТ 22038-76, DIN 835 с ввинчиваемым концом длиной 2d

Производитель
KrepZevs
Наличие
В наличии

180.00 грн.

Тип шпильки
Резьбовая
Материал шпильки
Сталь
Все характеристики

Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.

180.00 грн.

Шпилька М22 ГОСТ 22038-76, DIN 835 с ввинчиваемым концом длиной 2d

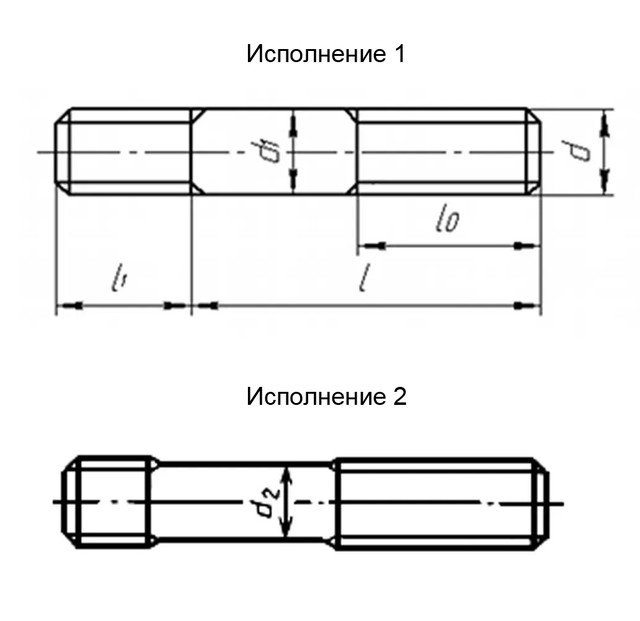

Изготовление шпилек, у которых длина ввинчиваемого конца равняется величине удвоенного диаметра резьбы, регламентируется стандартами ГОСТ 22038-76 и DIN 835 и может быть выполнена в двух исполнениях:

В 1-м диаметры резьбовой и безрезьбовой частей одинаковы.
Во 2-м диаметр резьбовой части превышает диаметр безрезьбовой.

Для установки штанги ГОСТ 22038-76 ее ввинчиваемая часть вводится в резьбовые отверстия одной детали, а свободную гаечную часть состыковывают со сквозными отверстиями другой.

Шпилька М22 ГОСТ 22038 DIN 835

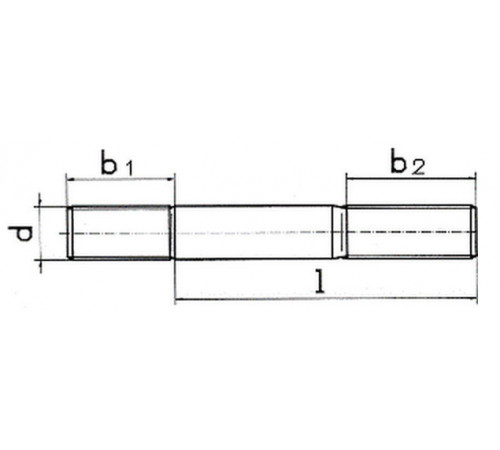

Технические характеристики шпильки М22 ГОСТ 22038-76, DIN 835 (мм):

Шаг резьбы	P	крупный	2.5
		мелкий	1.5
Диаметр стержня	d		22
Длина ввинчиваемого конца	e		44
Длина гаечного конца	b	l≤120	50
		125˂l≤200	56
		l˃200	69

Таблица теоретической массы шпильки М22 ГОСТ 22038-76, DIN 835

Длина шпильки (мм)	Масса шпильки исполнения 1, кг	Масса шпильки исполнения 2, кг
45	232.5	227.7
48	239.7	235.4
50	245.7	240.5
55	258.9	253.3
60	272.2	266.1
65	285.4	278.9
70	300.3	291.7
75	315.2	304.5
80	330.1	317.3
85	345.1	330
90	360	342.8
95	374.9	355.6
100	389.8	368.4
105	404.7	381.2
110	419.6	394
115	434.6	406.8
120	449.5	419.6
130	479.3	445.2
140	509.2	470.8
150	539	496.3
160	566.3	521.9
170	596.2	547.5
180	626	573.1
190	655.8	598.7
200	685.7	624.3
220	745.4	675.4
240	805	726.6
