Новинка
- ПроизводительKrepZevs
- НаличиеВ наличии
180.00 грн./кг
50 или больше -
171.00 грн./кг
- Тип шпилькиРезьбовая
- Материал шпилькиВысокопрочная сталь
- Все характеристики
- Минимальная суммазаказа - 2000 грн
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
180.00 грн./кг
50 или больше -
171.00 грн./кг

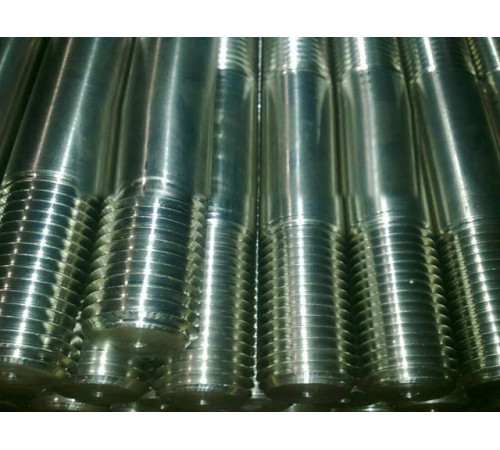

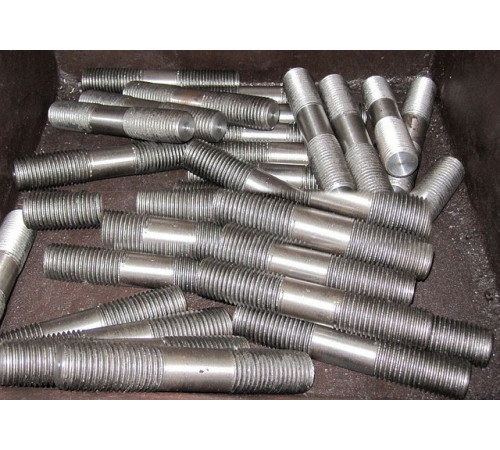

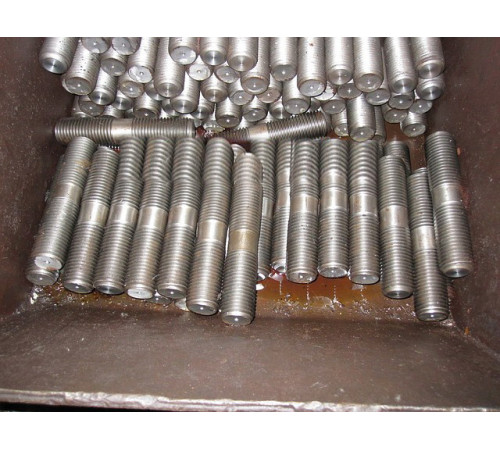

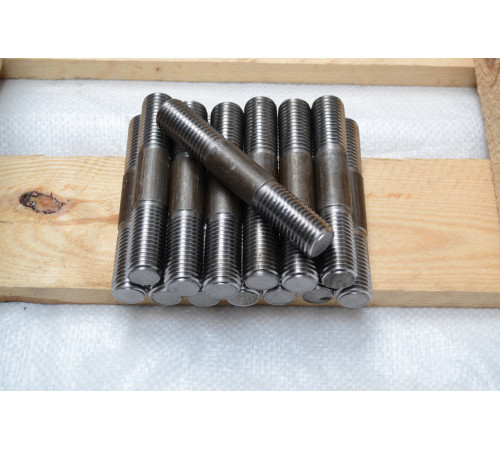

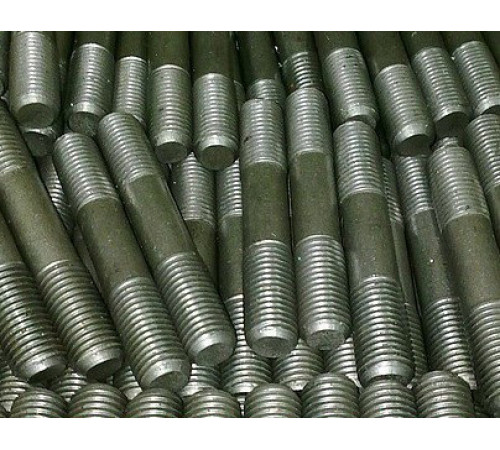

Резьбовая шпилька М24 для фланцевых соединений ГОСТ 9066-75
Шпильки, которые изготавливают в соответствии с отечественным стандартом ГОСТ 9066-75, предназначены для фланцевых соединений в комплекте с гайками ГОСТ 9064-75 и шайбами ГОСТ 9065-75. Они представляют собой элемент в виде стального стержня, на концы которого нанесена метрическая резьба крупного или мелкого шага.

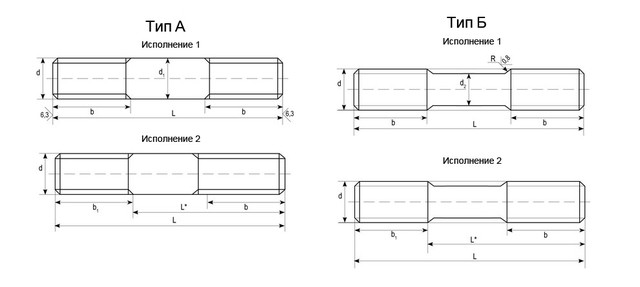

Производят данные изделия двух типов:
- Тип А характерен одинаковым диаметром резьбовой и гладкой части;
- Тип Б имеет разный диаметр гладкой и резьбовой части. Гладкая поверхность изделия имеет меньший диаметр, чем резьбовая часть.
Каждый тип резьбовой штанги М24 имеет два исполнения:
- Исполнение 1 - крепеж изготавливается с одинаковой длиной резьбовых концов.
- Исполнение 2 - метизы имеют одни ввинчиваемый конец, а один гаечный. Их длина может быть разной.
Применяют шпильки М24 ГОСТ 9066-75 типов А и Б для фланцевых соединений различных трубопроводов, арматуры, приборов, соединительных частей паровых котлов, резервуаров и в любых других соединений с использованием фланца. Главное отличие в эксплуатации типов шпилек состоит в температуре рабочей среды. Тип А предназначен для узлов, где температура металла не превышает 300 градусов Цельсия, тип Б устанавливают в соединения, где температура металла находится в диапазоне от 300 до 650 градусов Цельсия.
Технические характеристики резьбовой шпильки М24 ГОСТ 9066-75
|
Характеристики |
Значение (мм) |
|
|
Шаг резьбы (Р) |
крупный |
3 |
|
мелкий |
2 |
|
|
Диаметр гладкой части для типа Б (d2) |
с крупным шагом |
20 |
|
с мелким шагом |
21 |
|
|
Длина ввинчиваемого конца (b1) |
35 |
|
|
Длина резьбового конца (b) |
длина шпильки 45 – 95 мм |
48 |
|
длина шпильки 100 – 150 мм |
58 |
|
Таблица теоретического веса шпильки М24 ГОСТ 9066-75
|
Длина шпильки (мм) |
Масса шпильки типа А исполнения 1 и 2, кг |
Масса шпильки типа Б исполнения 1, кг |
Масса шпильки типа Б исполнения 2, кг |
|
110 |
0,336 |
0,328 |
0,313 |
|
120 |
0,371 |
0,358 |
0,336 |
|
130 |
0,407 |
0,388 |
0,360 |
|
140 |
0,442 |
0,418 |
0,383 |
|
150 |
0,477 |
0,448 |
0,406 |
|
160 |
0,513 |
0,477 |
0,430 |
|
170 |
0,548 |
0,507 |
0,453 |
|
180 |
0,584 |
0,537 |
0,477 |
|
190 |
0,620 |
0,567 |
0,500 |
|
200 |
0,655 |
0,597 |
0,524 |
|
210 |
0,691 |
0,627 |
0,547 |
|
220 |
0,726 |
0,656 |
0,570 |
|
230 |
0,761 |
0,686 |
0,594 |
|
240 |
0,797 |
0,716 |
0,617 |
|
250 |
0,833 |
0,746 |
0,641 |
Заказать шпильки резьбовые для фланцевых соединений ГОСТ 9066-75 можно на сайте компании «Зевс» оптом и в розницу по доступной цене.
Покупая товар на нашем предприятии, вы получаете сертификаты качества на элементы. В нашем каталоге представлен большой ассортимент метизов с разными типоразмерами. Доставка осуществляется по всей Украине сразу после внесения оплаты. Гарантия качества на изделия - 36 месяцев с момента приобретения. Для постоянных клиентов и оптовых покупателей действует гибкая система скидок. При возникновении затруднений в выборе крепежа или оформлении заказа вы всегда можете обратиться за помощью к нашим менеджерам.
Технические характеристики
- Тип шпилькиРезьбовая
- Материал шпилькиВысокопрочная сталь
- Максимальная температура окружающей среды650
- Метрическая резьба, М24
- Гарантийный срок36
- СостояниеНовое
