- ПроизводительKrepZevs
- НаличиеВ наличии
- Назначение винтаКрепёжный
- Форма головки винтаПолукруглая
- Все характеристики
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.

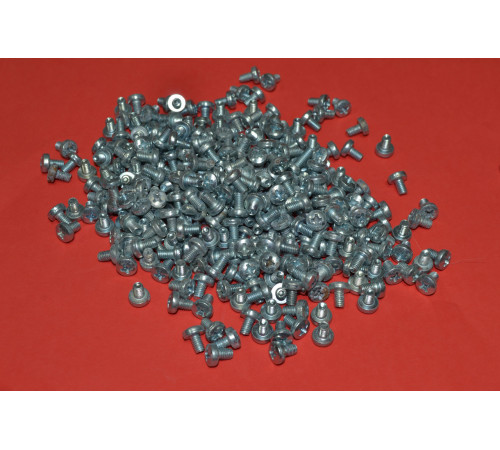

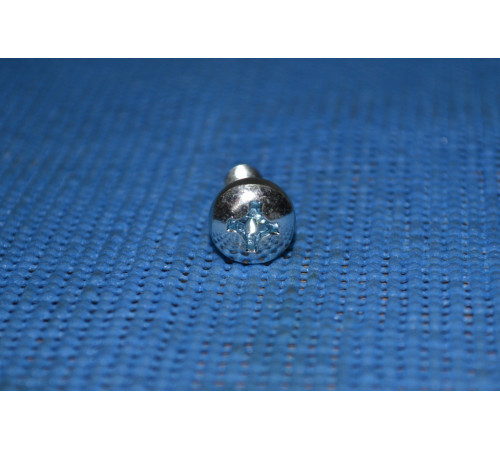

Винт с полукруглой головкой DIN 7985, ГОСТ 17473-80
Винты - широко распространенный крепежный элемент. Они чаще всего используются для создания надежных разъемных соединений в конструкциях с глухими отверстиями.
Метизы с полукруглой головкой и шлицем в прямой или крестообразной форме производятся по стандарту ГОСТ 17473-80 и имеют повышенный или нормальный класс точности. Изделия, имеющие цилиндрическую головку с полусферой и крестообразный шлиц PZ или PH, производится в соответствии с DIN 7985.
Винты с полукруглой головкой в диаметре М10 имеют размеры (мм):
|
Характеристика |
По ГОСТ 17473-80 |
По DIN 7985 |
|

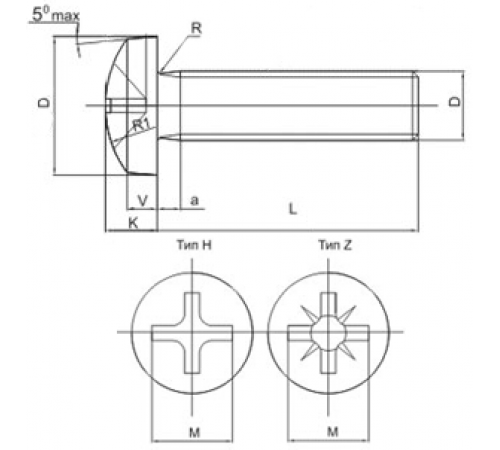

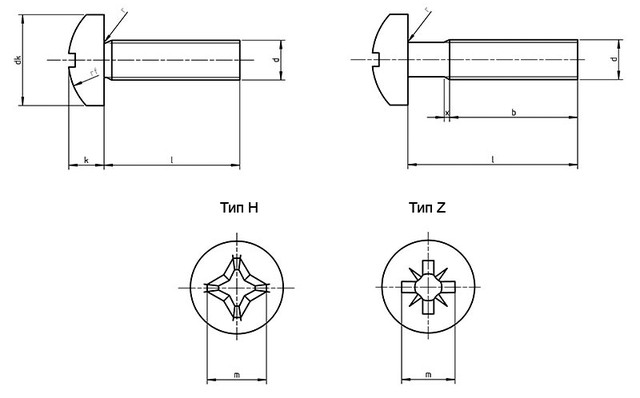

Чертеж |
|
|
|
Шаг резьбы |
1.5 |
1.5 |
|
Диаметр головки, D |
16 |
20.0 |
|
Высота головки, k |
7 |
7.5 |
|
Номер шлица |
4 |
4 |
Теоретический вес 1000 винтов М10, кг
|
Длина винта, мм |
По ГОСТ 17473-80 |
По DIN 7985 |
|
12 |
- |
21.20 |
|
13 |
- |
- |
|
14 |
- |
22.20 |
|
16 |
- |
23.20 |
|
18 |
15.19 |
24.20 |
|
20 |
16.19 |
25.20 |
|
22 |
17.19 |
26.20 |
|
25 |
18.68 |
27.70 |
|
28 |
20.18 |
29.20 |
|
30 |
21.18 |
30.20 |
|
32 |
22.17 |
32.70 |
|
35 |
23.67 |
35.70 |
|
38 |
25.16 |
- |
|
40 |
26.16 |
20.70 |
|
42 |
27.16 |
- |
|
45 |
28.66 |
37.70 |
|
48 |
30.15 |
- |
|
50 |
31.15 |
41.20 |
|
55 |
33.64 |
43.70 |
|
60 |
36.13 |
46.20 |
|
65 |
38.63 |
- |
|
70 |
41.12 |
- |
Заказать винты с полукруглой головкой DIN 7985, ГОСТ 17473-80 можно на сайте компании «Зевс» позвонив нашим менеджерам.
Покупая товар на нашем предприятии, вы получаете:
- цены ниже рынка на 3-10%;
- гарантию качества на изделия - 36 месяцев;
- доставку по всей Украине в оговоренные сроки;
- продукцию после предварительной проверки в ОТК.
Технические характеристики
- Назначение винтаКрепёжный
- Форма головки винтаПолукруглая
- Вид шлицаПрямой (плоский)
- Форма конца винтаПлоский
- Материал винтаСталь
- Метрическая резьба, М10
- Шаг резьбы1.5
- Гарантийный срок36
- СостояниеНовое
