Червячный редуктор 2Ч-63

Редуктор 2Ч-63 является одноступенчатым механизмом с червячной передачей, которая обеспечивает передачу вращательного движения от двигателя к агрегату. Принцип работы аппарата заключается в преобразовании высокой угловой скорости вращения входного вала в более низкую на выходном валу, повышая при этом вращающий момент.

Условия к применению редуктора 2Ч-63:

устройство рассчитано на работу с периодическими остановками, а так же в режиме 24 часа;
вращение валов возможно в любую сторону;
предназначен для эксплуатации в местах с умеренным, сухим и влажным тропическим климатом, с категорией размещения 1-4 по ГОСТ 15150-69;
максимальная скорость, подаваемая на входной вал, не должна превышать 1800 оборотов за 60 секунд.

Купить червячный редуктор 2Ч, цена которого весьма приемлема, вы можете на сайте компании производителя «Зевс». Современное оборудование, установленное на нашем заводе, позволяет создавать качественные устройства, которые прослужат вам много лет. Строгий контроль качества исключает наличие любого брака. Если у вас возникли вопросы, наши менеджеры предоставят вам подробную консультацию и помогут с выбором преобразователя. Мы осуществляем как оптовые, так и розничные поставки по всей Украине. Каждый редуктор имеет уникальный паспорт и гарантию на 12 месяцев.

Соединительные и габаритные размеры червячного редуктора 2Ч

Схема редуктора 2Ч

Типоразмер редуктора	a_w	А₁	А₂	А₃	А₄	B₁	B₂	B₃	B₄	H	H₁	H₂	H₃	H₄
2Ч-63	63	180	165	42	150	125	197	219	145	82	225	59	45	40

Типоразмер редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-63	155	145	120	220	100	36	4	8	22	28	20.2	М8

Технические характеристики редуктора 2Ч-63

Номинальное передаточное число	Фактическое передаточное число	Частота вращения вала 1500 об/мин.
Номинальное передаточное число	Фактическое передаточное число	М_кр на выходном валу, Нм	КПД
8	7.75	105	0.89
10	9.75	100	0.88
12.5	12.75	93	0.88
16	15.5	110	0.84
20	19.5	104	0.83
25	25.5	95	0.81
31.5	31	116	0.74
40	39	110	0.73
50	51	100	0.68
63	63	93	0.62
80	83	83	0.6

Размеры входных/выходных валов редуктора

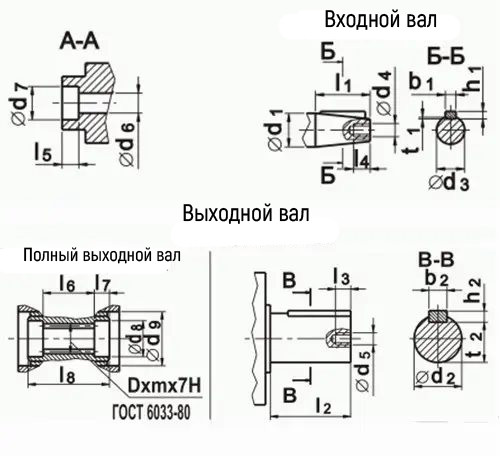

Входной/ выходной вал редуктора 2Ч

Типоразмер редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	I₁	I₂	I₃	I₄	I₅	I₆
2Ч-63	М8	10.5	16	33	70	13	4	7	36	42	20	20	8	68

Типоразмер редуктора	I₇	I₈	s	t₁	t₂	Эвольвентные шлицы ГОСТ 6033-80	Объем масла, л	Масса, кг
2Ч-63	20	108	5	2.5	24	32×1.5×8Н	0.3…0.7	13.1
