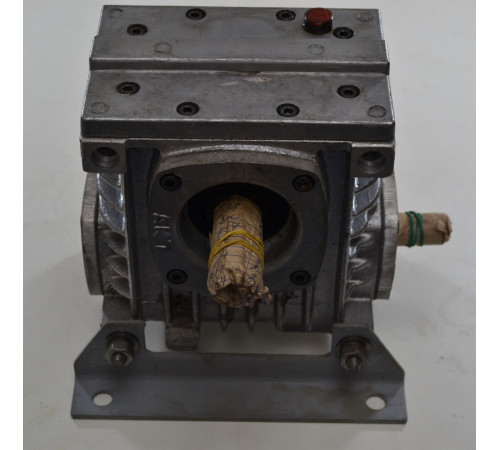

Червячный редуктор 2Ч-80

Червячный редуктор 2Ч-80 относится к устройствам с одноступенчатой червячной передачей, предназначенным для изменения параметра крутящего момента и частоты вращения вала в приводах имеющих общепромышленное назначение. Такие преобразователи имеют небольшие габариты, высокий уровень КПД и обладают плавностью хода. Также они удобны и просты в монтаже и уходе.

Редуктор работает с прямыми, постоянными, переменными и реверсивными нагрузками в повторно-кратковременном режиме. Не рекомендуется использовать редуктор для непрерывной работы. Особенности конструкции агрегатов позволяют получить на выходном валу показатели крутящего момента 27-260 H*м, при этом значения передаточного числа составляют от 8 до 80.

Купить червячный редуктор 2Ч, цена которого весьма приемлема, вы можете на сайте компании производителя «Зевс». Современное оборудование, установленное на нашем заводе, позволяет создавать качественные устройства, которые прослужат вам много лет. Строгий контроль качества исключает наличие любого брака. Если у вас возникли вопросы, наши менеджеры предоставят вам подробную консультацию и помогут с выбором преобразователя. Мы осуществляем как оптовые, так и розничные поставки по всей Украине. Каждый редуктор имеет уникальный паспорт и гарантию на 12 месяцев.

Соединительные и габаритные размеры червячного редуктора 2Ч

Схема редуктора 2Ч

Типоразмер редуктора	a_w	А₁	А₂	А₃	А₄	B₁	B₂	B₃	B₄	H	H₁	H₂	H₃	H₄
2Ч-80	80	225	185	50	180	140	212	250	165	92	267	75	50	42

Типоразмер редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-80	190	160	145	260	120	36	5	10	25	35	22.9	М8

Технические характеристики редуктора 2Ч-80

Номинальное передаточное число	Фактическое передаточное число	Частота вращения вала 1500 об/мин.
Номинальное передаточное число	Фактическое передаточное число	М_кр на выходном валу, Нм	КПД
8	7.75	210	0.9
10	10	190	0.89
12.5	12.25	200	0.88
16	15.5	210	0.85
20	20	210	0.83
25	25.5	210	0.82
31.5	31	260	0.77
40	39	240	0.72
50	51	240	0.71
63	64	200	0.64
80	83	170	0.61

Размеры входных/выходных валов редуктора

Входной/ выходной вал редуктора 2Ч

Типоразмер редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	I₁	I₂	I₃	I₄	I₅	I₆
2Ч-80	М8	12.5	18	41	90	15	5	8	42	58	20	20	8	64

Типоразмер редуктора	I₇	I₈	s	t₁	t₂	Эвольвентные шлицы ГОСТ 6033-80	Объем масла, л	Масса, кг
2Ч-80	26	116	5	3	30	40×1.5×8Н	0.5…1	18.6
