Планетарный мотор-редуктор 3МП-40-22,4-0,55
Двухступенчатый планетарный мотор-редуктор 3МП-40-22,4-0,55 предлагается в двух вариантах монтажного исполнения – на фланцевом соединении и на лапах. Устройство используется в промышленных и сельскохозяйственных механизмах (кроме грузоподъемного оборудования) для понижения частоты вращения вала и передачи высокого крутящего момента.
В корпусе мотор-редуктора объединены асинхронный двигатель АИР71В6 мощностью 0,55 кВт и планетарный редуктор, в основе которого лежит зубчатая передача. Преобразователи типа 3МП получили широкое распространение благодаря своим преимуществам:
- возможность непрерывной работы в течение суток;
- высокий КПД;
- широкий диапазон передаточных чисел;
- компактность и небольшой вес;
- устойчивость к разным типам нагрузок;
- качественные материалы корпуса и комплектующие;
- простой монтаж и недорогой ремонт.
Условия использования мотор-редукторов 3МП-40
|
Характеристика |
Значение |
|
Тип нагрузки |
Переменная, постоянная |
|
Режим работы |
Длительная, с периодическими остановками |
|
Направление вращения тихоходного вала |
Однонаправленное, реверсивное |
|
Температурный диапазон |
От -45 до +45 градусов |
|
Климатическое исполнение |
У, Т, категория размещения 2, 3 |
|
Внешняя среда |
Невзрывоопасная, неагрессивная, содержание непроводящей пыли не превышает 10 мг/м3 |
Основные технические характеристики двухступенчатого мотор-редуктора 3МП 40-22,4-0,55:
|
Характеристика |
Значение |
|
Номинальная частота вращения выходного вала, об/мин |
22,4 |
|
Номинальный крутящий момент на выходном валу, Н.м |
225 |
|
Комплектующий электродвигатель, марка |
АИР71B6 |
|
Мощность электродвигателя, кВт |
0,55 |
|
Допускаемая радиально-консольная нагрузка на выходном валу, Н |
4200 |
|
КПД редукторной части, % |
97 |
|
Масса редукторной части, кг |
47 |
Чтобы купить мотор-редуктор 3МП-40-22,4-0,55 от компании «Зевс», вам достаточно оформить заказ на нашем сайте или в телефонном режиме. Наши менеджеры расскажут о технических характеристиках оборудования и условиях его приобретения. На все мотор-редукторы в течение года с момента покупки действует гарантия.
Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - на лапах)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не более |
||||||||||||
|
3МП-40 |
18…90 |
625 |
250 |
247 |
110 |
170 |
180 |
220 |
112 |
22 |
- |
20 |
Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - фланец)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не более |
|||||||||||
|
3МП-40 |
18…90 |
625 |
250 |
6 |
16 |
90 |
200 |
130 |
165 |
15 |
6 |
Присоединительные размеры цилиндрических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-40 |
35k6 |
80 |
10 |
38 |
Присоединительные размеры конических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-40 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
Присоединительные размеры полых валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-40 |
30Н7 |
70 |
8 |
33,1 |

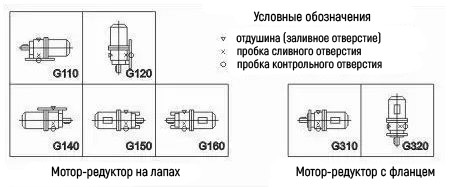

Варианты сборки мотор-редуктора 3МП-40
Технические характеристики
- ТипМотор-редуктор
- Тип редуктораПланетарный
- Количество рабочих ступеней2
- Вес47
- Расположение валов редуктораГоризонтальное
- Способ крепленияна лапки, фланцевый
- Частота вращения выходного вала22.4
- Тип рабочей нагрузкипостоянная, переменная
- Материал корпусаСталь|Чугун|Алюминий
- СостояниеНовое
