- ПроизводительKrepZevs
- НаличиеВ наличии
- ТипМотор-редуктор
- Тип редуктораПланетарный
- Все характеристики
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
Планетарный мотор-редуктор 3МП-50 (140 об/мин, АИР160S6, 1 ступень)
Одноступенчатый мотор-редуктор 3МП-50-140-11 – передаточный механизм для снижения скорости вращения вала двигателя и увеличения крутящего момента. Используется для оснащения промышленных и сельскохозяйственных машин, за исключением грузоподъёмного оборудования.
Мотор-редукторы типа 3МП обладают следующими преимуществами:
- широкий диапазон передаточных чисел;
- высокий крутящий момент на выходном валу;
- устойчивость к нагрузкам;
- надежность;
- длительный срок службы;
- ремонтопригодность;
- непрерывная работа в течение 24 часов.
Мотор-редуктор выпускается в двух вариантах монтажного исполнения: на лапах и на фланцевом соединении. Полную информацию о конструкции оборудования, а также о его технических характеристиках вы можете получить у наших менеджеров.
Условия использования мотор-редукторов 3МП-50
|
Характеристика |
Значение |
|
Тип нагрузки |
Переменная, постоянная |
|
Режим работы |
Длительная, с периодическими остановками |
|
Направление вращения тихоходного вала |
Однонаправленное, реверсивное |
|
Температурный диапазон |
От -45 до +45 градусов |
|
Климатическое исполнение |
У, Т, категория размещения 2, 3 |
|
Внешняя среда |
Невзрывоопасная, неагрессивная, содержание непроводящей пыли не превышает 10 мг/м3 |
Основные технические характеристики одноступенчатого мотор-редуктора 3МП 50-140-11:
|
Характеристика |
Значение |
|
Номинальная частота вращения выходного вала, об/мин |
140 |
|
Номинальный крутящий момент на выходном валу, Н.м |
750 |
|
Комплектующий электродвигатель, марка |
АИР160S6 |
|
Мощность электродвигателя, кВт |
11 |
|
Допускаемая радиально-консольная нагрузка на выходном валу, Н |
3430 |
|
КПД редукторной части, % |
98 |
|
Масса редукторной части, кг |
181 |
Купить мотор-редуктор 3МП-50-140-11 предлагает компания «Зевс». Мы предоставим скидки, если вы закупаете оборудование оптом, поможем подобрать устройства с необходимыми параметрами и оформить заказ. На всю продукцию предусмотрена гарантия.
Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - на лапах)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не более |
||||||||||||
|
3МП-50 |
112…280 |
925 |
350 |
360 |
145 |
210 |
220 |
266 |
132 |
22 |
43 |
22 |
Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - фланец)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не более |
|||||||||||
|
3МП-50 |
112…280 |
925 |
350 |
8 |
18 |
124 |
250 |
180 |
215 |
17 |
6 |
Присоединительные размеры цилиндрических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-50 |
45k6 |
110 |
14 |
48,5 |
Присоединительные размеры конических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-50 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
Присоединительные размеры полых валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-50 |
40Н7 |
80 |
12 |
43,3 |

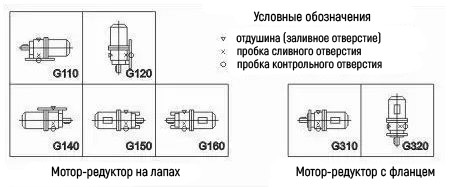

Варианты сборки мотор-редуктора 3МП-50
Технические характеристики
- ТипМотор-редуктор
- Тип редуктораПланетарный
- Количество рабочих ступеней1
- Вес181
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапах, фланец
- Частота вращения выходного вала140
- Тип рабочей нагрузкипостоянная, переменная
- Марка двигателяАИР160S6
- Материал корпусаСталь|Чугун|Алюминий
- Мощность двигателя11
- СостояниеНовое
