- ПроизводительKrepZevs
- НаличиеВ наличии
- ТипМотор-редуктор
- Тип редуктораПланетарный
- Все характеристики
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
Планетарный мотор-редуктор 3МП-50 (180 об/мин, АИР132М4, 1 ступень)
Мотор-редуктор 3МП-50-180-11 – универсальное устройство для увеличения и передачи крутящего момента и снижения нагрузки на двигатель. Благодаря преобразователю вся система работает эффективно и экономично. Мотор-редукторы типа 3МП используются в большинстве промышленных машин и механизмов – исключением является только грузоподъемное оборудование.
Конструкция передаточного механизма состоит из редукторной части с планетарной передачей и блока электрического двигателя АИР132М4 мощностью 11 кВт. В числе основных преимуществ оборудования – высокий КПД, хороший уровень передаточного соотношения, компактность, простота монтажа и обслуживания, длительный срок эксплуатации.
При выборе мотор-редуктора рекомендуем обращать внимание на следующие параметры:
- частота вращения входного и выходного валов;
- крутящий момент;
- продолжительность непрерывной работы;
- частота пусков;
- условия эксплуатации.
Условия использования мотор-редукторов 3МП-50
|
Характеристика |
Значение |
|
Тип нагрузки |
Переменная, постоянная |
|
Режим работы |
Длительная, с периодическими остановками |
|
Направление вращения тихоходного вала |
Однонаправленное, реверсивное |
|
Температурный диапазон |
От -45 до +45 градусов |
|
Климатическое исполнение |
У, Т, категория размещения 2, 3 |
|
Внешняя среда |
Невзрывоопасная, неагрессивная, содержание непроводящей пыли не превышает 10 мг/м3 |
Основные технические характеристики одноступенчатого мотор-редуктора 3МП 50-180-11:
|
Характеристика |
Значение |
|
Номинальная частота вращения выходного вала, об/мин |
180 |
|
Номинальный крутящий момент на выходном валу, Н.м |
570 |
|
Комплектующий электродвигатель, марка |
АИР132М4 |
|
Мощность электродвигателя, кВт |
11 |
|
Допускаемая радиально-консольная нагрузка на выходном валу, Н |
3430 |
|
КПД редукторной части, % |
98 |
|
Масса редукторной части, кг |
137 |
Купить мотор-редуктор 3МП-50-180-11 от компании «Зевс» выгодно – мы предлагаем оборудование по цене на 3-10% ниже рыночной, а также предоставляем скидки на опт. О наших менеджеров вы получите полную информацию об интересующем вас товаре, а также помощь в оформлении заказа.

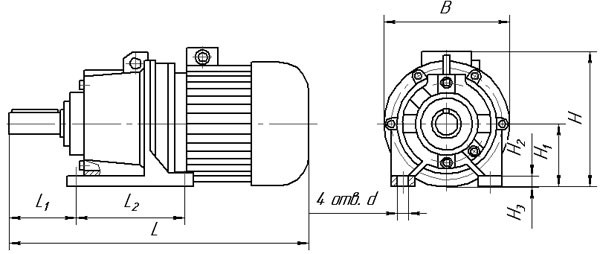

Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - на лапах)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не более |
||||||||||||
|
3МП-50 |
112…280 |
925 |
350 |
360 |
145 |
210 |
220 |
266 |
132 |
22 |
43 |
22 |

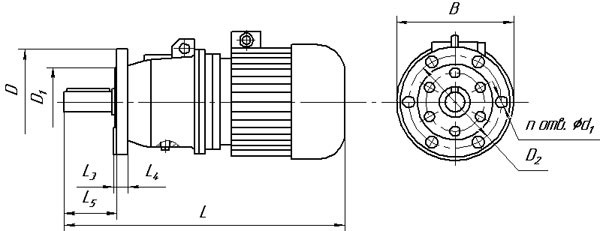

Габаритные и присоединительные размеры мотор-редукторов 3МП (исполнение - фланец)
|
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не более |
|||||||||||
|
3МП-50 |
112…280 |
925 |
350 |
8 |
18 |
124 |
250 |
180 |
215 |
17 |
6 |

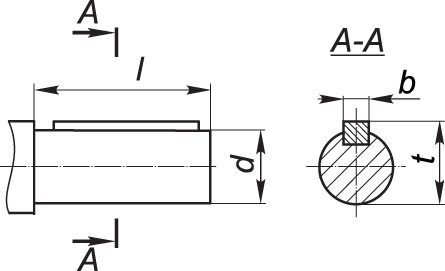

Присоединительные размеры цилиндрических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-50 |
45k6 |
110 |
14 |
48,5 |

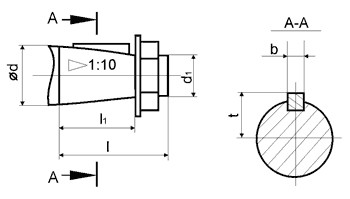

Присоединительные размеры конических валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-50 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |

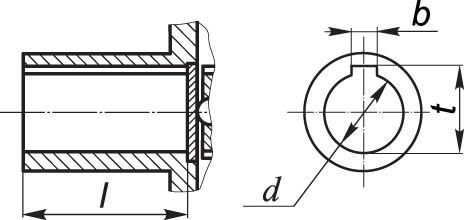

Присоединительные размеры полых валов мотор-редуктора 3МП
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-50 |
40Н7 |
80 |
12 |
43,3 |

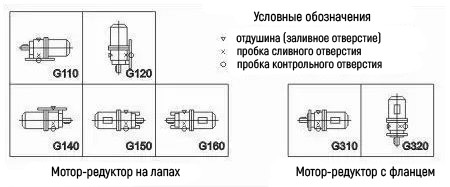

Варианты сборки мотор-редуктора 3МП-50
Технические характеристики
- ТипМотор-редуктор
- Тип редуктораПланетарный
- Количество рабочих ступеней1
- Вес137
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапах, фланец
- Частота вращения выходного вала180
- Тип рабочей нагрузкипостоянная, переменная
- Марка двигателяАИР132М4
- Материал корпусаСталь|Чугун|Алюминий
- Мощность двигателя11 кВт
- СостояниеНовое
