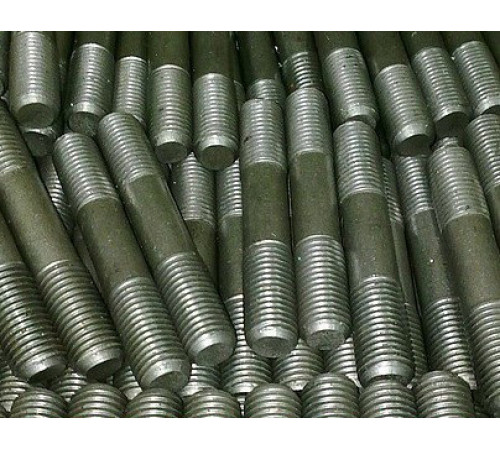

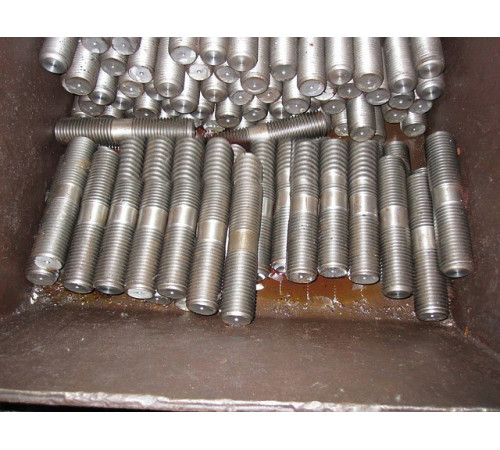

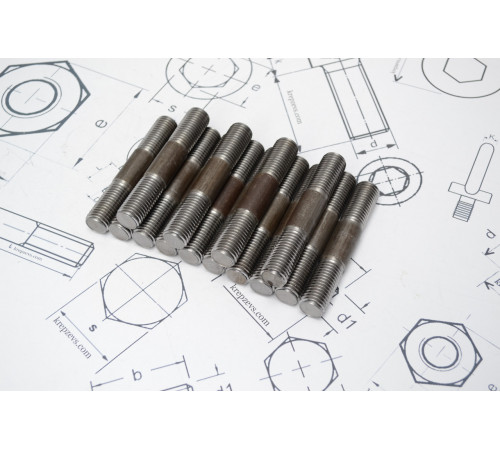

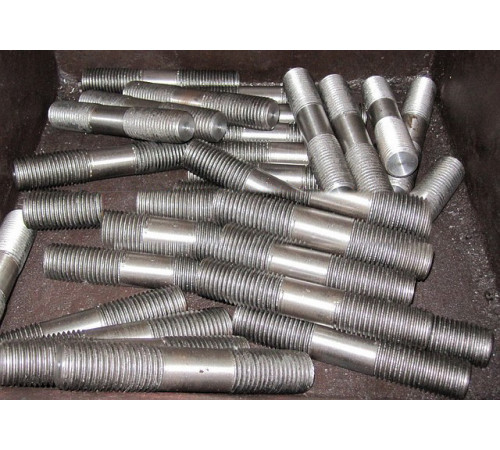

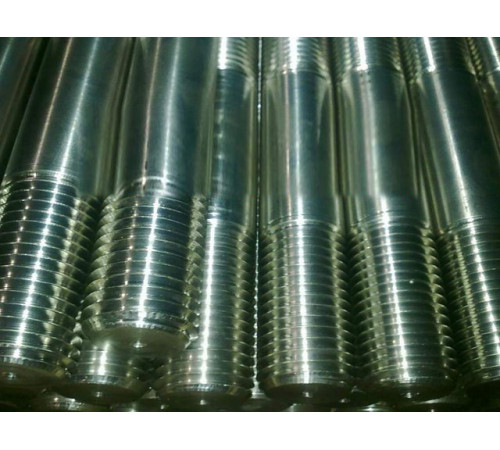

Шпилька резьбовая фланцевая ГОСТ 9066-75 М20

Производитель
KrepZevs
Наличие
В наличии

180.00 грн.

Тип шпильки
Резьбовая
Материал шпильки
Высокопрочная сталь
Все характеристики

Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.

180.00 грн.

Резьбовая шпилька М20 для фланцевых соединений ГОСТ 9066-75

Резьбовые шпильки относятся к группе метизов, конструкционно представляющих собой стальной стержень с нанесенной метрической резьбой. Данные элементы пользуются большой популярностью, так как характеризуются универсальным применением в различных областях промышленности и производства. Но наиболее широко они эксплуатируются именно в строительстве. Данный крепеж устанавливают для скрепления частей конструкций, где присутствует фланец. Температура рабочей среды находится в диапазоне от 0 до 650 градусов Цельсия.

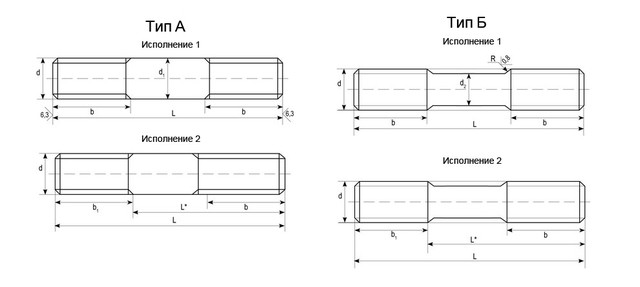

По стандарту ГОСТ 9066-75 выпускают два типа исполнения шпилек:

тип А - сплошная шпилька, которая имеет одинаковый диаметр резьбовой и гладкой части.
тип Б - отличается от типа А тем, что диаметр резьбовой части детали больше диаметра гладкой части шпильки.

Штанги с диаметром резьбы М20 типов А и Б имеют два вида исполнения.

В исполнении 1 элементы производят с равными по длине резьбовыми концами.
В исполнении 2 крепеж изготавливают с одним ввинчиваемым концом и одним резьбовым, в таком случае они имеют разную длину.

Технические характеристики резьбовой шпильки М20 ГОСТ 9066-75

Характеристики		Значение (мм)
Шаг резьбы (Р)	крупный	2.5
Шаг резьбы (Р)	мелкий	1.5
Диаметр гладкой части для типа Б (d₂)	с крупным шагом	16
Диаметр гладкой части для типа Б (d₂)	с мелким шагом	18
Длина ввинчиваемого конца (b₁)		28
Длина резьбового конца (b)	длина шпильки от 45 – 95 мм	40
Длина резьбового конца (b)	длина шпильки от 100 – 150 мм	48

Таблица теоретического веса шпильки М20 ГОСТ 9066-75

Длина шпильки (мм)	Масса шпильки типа А исполнения 1 и 2, кг	Масса шпильки типа Б исполнения 1, кг	Масса шпильки типа Б исполнения 2, кг
85	0,178	0,170	0,170
90	0,191	0,180	0,178
95	0,203	0,190	0,186
100	0,216	0,200	0,195
110	0,241	0,220	0,211
120	0,266	0,240	0,228
130	0,290	0,260	0,244
140	0,315	0,280	0,261
150	0,340	0,300	0,277
160	0,364	0,320	0,294
170	0,389	0,340	0,311
180	0,413	0,360	0,327
190	0,438	0,380	0,344
200	0,463	0,400	0,360
210	0,488	0,420	0,377
220	0,513	0,440	0,393
230	0,538	0,460	0,410

Заказать шпильки резьбовые для фланцевых соединений ГОСТ 9066-75 можно на сайте компании «Зевс» оптом и в розницу по доступной цене.

Покупая товар на нашем предприятии, вы получаете сертификаты качества на элементы. В нашем каталоге представлен большой ассортимент метизов с разными типоразмерами. Доставка осуществляется по всей Украине сразу после внесения оплаты. Гарантия качества на изделия - 36 месяцев с момента приобретения. Для постоянных клиентов и оптовых покупателей действует гибкая система скидок. При возникновении затруднений в выборе крепежа или оформлении заказа вы всегда можете обратиться за помощью к нашим менеджерам.
