Червячный редуктор Ч-100
Устройства для преобразования момента и скорость вращения, приходящих в систему от электрического двигателя, именуются промышленными редукторами. Наиболее распространенный вид данного механизма, основанный на использовании червячного способа передачи, именуется червячным редуктором серии Ч.
К одному из типоразмеров устройства можно отнести редуктор Ч-100. Достоинством данного преобразователя является возможность установки в небольшое пространство (например, внутрь другого механизма), чему способствует небольшой размер редуктора, наличие режима самоторможения, плавность хода и малошумность.
Условия эксплуатации редуктора Ч
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная |
|
Направление движения вала |
Однонаправленное или реверсивное |
|
Режим работы |
Постоянный или с остановками |
|
Частота вращения входного вала, не более |
1800 об/мин |
|
Внешняя среда |
Нейтральная, неагрессивная и невзрывоопасная |
|
Климатическое исполнение |
У, Т для категории размещения 1-3 и УХЛ, О для категории размещения 4 |
Мы можем помочь вам выбрать необходимый редуктор. Обращайтесь к менеджерам завода «Зевс», чтобы узнать больше о назначении и способе установки редуктора Ч, цена на который у нас минимальна.
Сотрудничество с компанией «Зевс» - это всегда выгодный и надежный способ приобрести качественный товар. Мы обязуемся предоставить гарантию на любое устройство, а также предоставляем возможность получения заказа в любой точке Украины.
Звоните нам уже сегодня - не упустите возможность купить редуктор Ч по лучшей стоимости!
Габаритные и присоединительные размеры редуктора Ч
|
Редуктор |
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
|
Ч-100 |
100 |
194 |
175 |
140 |
225 |
312 |
100 |
18 |
373 |
240 |
200 |
225 |
19 |
Присоединительные размеры быстроходного вала редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-100 |
32 |
М20х1,5 |
80 |
58 |
6 |
17,05 |
Присоединительные размеры тихоходного вала редуктора Ч (2 исполнения)
|
Редуктор |
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
|
Ч-100 |
45 |
М30х2,0 |
110 |
82 |
90 |
12 |
23,45 |
14 |
48,5 |
Присоединительные размеры полых валов редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
Ч-100 |
46 |
35 |
205 |
90 |
10 |
38,3 |
45 х 2,0 х Н8 |
Варианты сборки (вид сверху)
Вариант расположения червячной пары (вид сверху)

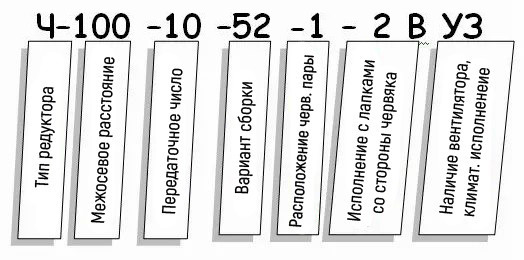

Пример условного обозначения редуктора Ч
Технические характеристики
- ТипРедуктор
- Тип редуктораЧервячный
- Количество рабочих ступеней1
- Тип корпусаЛитой
- Частота вращения входного вала1800
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Частота вращения выходного вала300
- Максимальный крутящий момент570
- Тип рабочей нагрузкипостоянная, переменная
- Материал корпусаЧугун
- Передаточное число8 - 80
- ЦветСиний, красный, серый
- Диаметр оси валаПо согласованию
- СостояниеНовое
- Количество масла в редукторе1.5 - 3 л
- Термообработка зубьевда
- Материал изготовления валовсталь 40Х и 45
