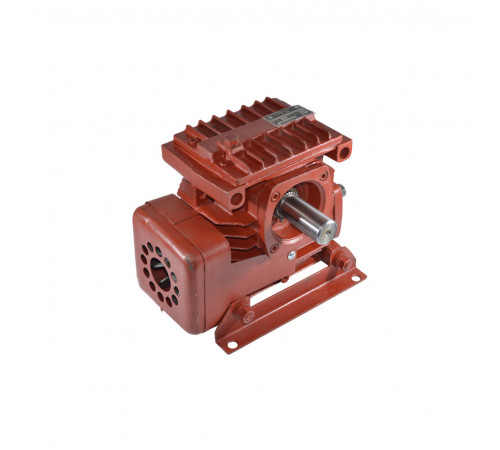

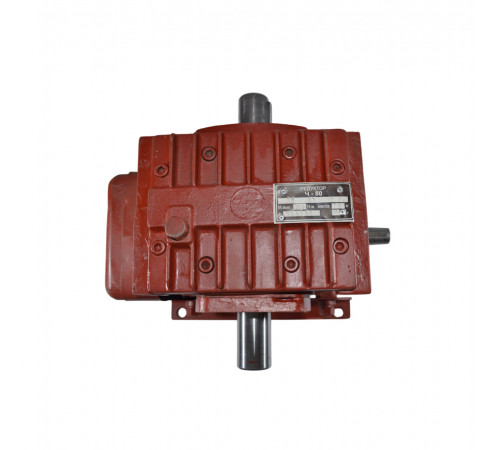

Червячный редуктор Ч-80
Одноступенчатые червячные редукторы Ч - это универсальные устройства, имеющие компактные габариты, возможность достижения больших передаточных чисел, низкий шумовой уровень и иные особенности.
Работа редуктора Ч-80 опирается на червячном способе зацепления рабочей пары. Она основывается на движении червяка (вала особенного строения) по зубчатому колесу. В ходе эксплуатации устройства возможно получения оптимальных величин для работы всей системы.
Условия эксплуатации редуктора Ч
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная |
|
Направление движения вала |
Однонаправленное или реверсивное |
|
Режим работы |
Постоянный или с остановками |
|
Частота вращения входного вала, не более |
1800 об/мин |
|
Внешняя среда |
Нейтральная, неагрессивная и невзрывоопасная |
|
Климатическое исполнение |
У, Т для категории размещения 1-3 и УХЛ, О для категории размещения 4 |
Мы можем помочь вам выбрать необходимый редуктор. Обращайтесь к менеджерам завода «Зевс», чтобы узнать больше о назначении и способе установки редуктора Ч, цена на который у нас минимальна.
Сотрудничество с компанией «Зевс» - это всегда выгодный и надежный способ приобрести качественный товар. Мы обязуемся предоставить гарантию на любое устройство, а также предоставляем возможность получения заказа в любой точке Украины.
Звоните нам уже сегодня - не упустите возможность купить редуктор Ч по лучшей стоимости!

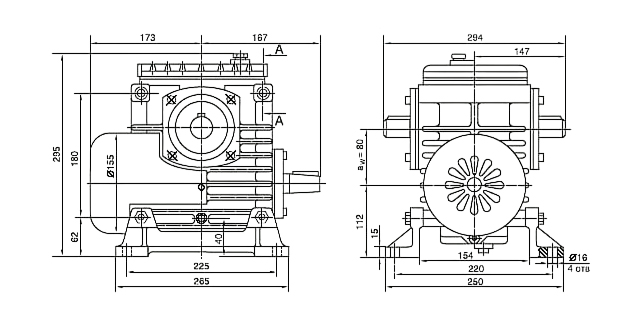

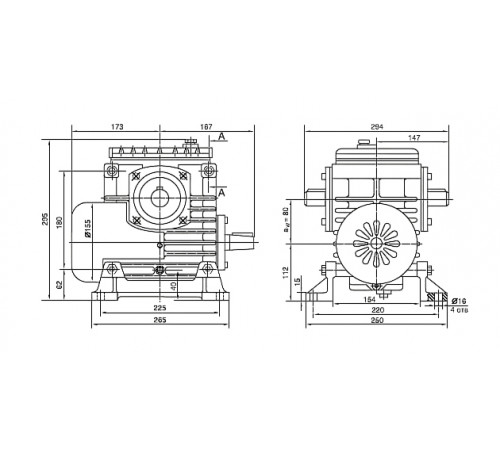

Габаритные и присоединительные размеры редуктора Ч
|
Редуктор |
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
|
Ч-80 |
105 |
120 |
100 |
140 |
163 |
180 |
72 |
37 |
160 |
100 |
150 |
100 |
13 |

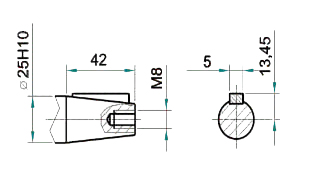

Присоединительные размеры быстроходного вала редуктора Ч-80
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |

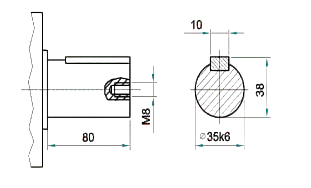

Присоединительные размеры тихоходного вала редуктора Ч-80
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-80 |
35к6 |
М8 |
80 |
20 |
10 |
38 |
Присоединительные размеры полых валов редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
Ч-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
Варианты сборки (вид сверху)
Вариант расположения червячной пары (вид сверху)

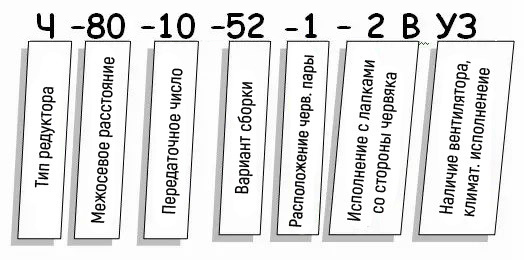

Пример условного обозначения редуктора Ч
Технические характеристики
- ТипРедуктор
- Тип редуктораЧервячный
- Количество рабочих ступеней1
- Тип корпусаЛитой
- Частота вращения входного вала1800
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Частота вращения выходного вала300
- Максимальный крутящий момент280
- Тип рабочей нагрузкипостоянная, переменная
- Материал корпусаЧугун
- Передаточное число8 - 80
- ЦветСиний, красный, серый
- Диаметр оси валаПо согласованию
- СостояниеНовое
- Количество масла в редукторе1 л
- Термообработка зубьевда
- Материал изготовления валовсталь 40Х и 45
