- ПроизводительKrepZevs
- НаличиеВ наличии
- ТипРедуктор
- Тип редуктораЧервячный
- Все характеристики
- Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
- Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
- Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.
Червячный редуктор Ч-160
Одноступенчатые редукторы Ч - червячные механические преобразователи общего назначения. Они могут быть установлены в системах грузоподъемных устройств, наносах, автотранспорте, различных приводах и иных конструкциях.
При оформлении заказа вы можете выбрать типоразмер механизма, вариант расположения лап, материал корпуса. Редукторы Ч 160, цена на которые зависит от выбранного передаточного отношения, исполнения, сборки и иных особенностей, являются универсальными устройствами, потому так востребованы в отечественной промышленности и сельском хозяйстве.
Условия эксплуатации редуктора Ч
|
Характеристика |
Значение |
|
Тип нагрузки |
Постоянная, переменная |
|
Направление движения вала |
Однонаправленное или реверсивное |
|
Режим работы |
Постоянный или с остановками |
|
Частота вращения входного вала, не более |
1800 об/мин |
|
Внешняя среда |
Нейтральная, неагрессивная и невзрывоопасная |
|
Климатическое исполнение |
У, Т для категории размещения 1-3 и УХЛ, О для категории размещения 4 |
Мы можем помочь вам выбрать необходимый редуктор. Обращайтесь к менеджерам завода «Зевс», чтобы узнать больше о назначении и способе установки редуктора Ч, цена на который у нас минимальна.
Сотрудничество с компанией «Зевс» - это всегда выгодный и надежный способ приобрести качественный товар. Мы обязуемся предоставить гарантию на любое устройство, а также предоставляем возможность получения заказа в любой точке Украины.
Звоните нам уже сегодня - не упустите возможность купить редуктор Ч по лучшей стоимости!
Габаритные и присоединительные размеры редуктора Ч
|
Редуктор |
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
|
Ч-160 |
160 |
282 |
280 |
230 |
280 |
500 |
140 |
30 |
551 |
350 |
300 |
345 |
22 |
Присоединительные размеры быстроходного вала редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ч-160 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,95 |
Присоединительные размеры тихоходного вала редуктора Ч (2 исполнения)
|
Редуктор |
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
|
Ч-160 |
70 |
М48х3,0 |
140 |
105 |
140 |
18 |
36,375 |
20 |
74,5 |
Присоединительные размеры полых валов редуктора Ч
|
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
Ч-160 |
72 |
60 |
275 |
130 |
18 |
64,4 |
70 х 2,5 х Н8 |
Варианты сборки (вид сверху)
Вариант расположения червячной пары (вид сверху)

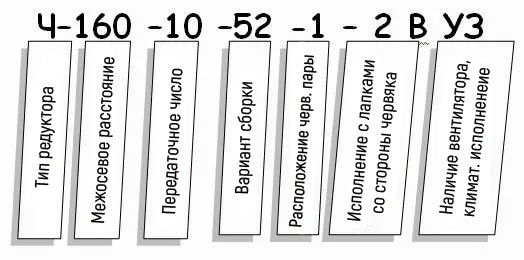

Пример условного обозначения редуктора Ч
Технические характеристики
- ТипРедуктор
- Тип редуктораЧервячный
- Количество рабочих ступеней1
- Тип корпусаЛитой
- Частота вращения входного вала1800
- Вес157
- Расположение валов редуктораГоризонтальное
- Способ крепленияНа лапки
- Частота вращения выходного вала300
- Максимальный крутящий момент1900
- Тип рабочей нагрузкипостоянная, переменная
- Материал корпусаЧугун
- Передаточное число8 - 80
- ЦветСиний, красный, серый
- Диаметр оси валаПо согласованию
- СостояниеНовое
- Количество масла в редукторе4 - 10 л
- Термообработка зубьевда
- Материал изготовления валовсталь 40Х и 45
