Шпилька резьбовая фланцевая ГОСТ 9066-75 М16

Производитель
KrepZevs
Наличие
В наличии

240.00 грн.

Тип шпильки
Резьбовая
Материал шпильки
Высокопрочная сталь
Все характеристики

Надежное сырье и оборудование: Компания использует проверенное сырье и современное оборудование для производства крепежных элементов.
Опытная команда: Производством стандартных и специальных решений занимается команда профессионалов.
Сотрудничество с производителями: Компания сотрудничает с ответственными заводами-производителями из Украины и Европы.

240.00 грн.

Резьбовая шпилька М16 для фланцевых соединений ГОСТ 9066-75

Фланцевая шпилька М16 по ГОСТ 9066-75 представляет собой стержень с резьбой на обоих концах. В зависимости от исполнения длина ввинчиваемого и резьбового концов может быть одинаковой (исполнение 1) или различной (исполнение 2). Согласно ГОСТ 9066-75 выполняются стальные штанги для фланцевых соединений, используемые в паровых котлах и трубопроводах. Температура среды для представленного крепежа может быть от 0 до 650°С.

Наше предприятие предлагает купить шпильки резьбовые сплошные по ГОСТ 9066-75 тип А и Б. Их отличием является:

соотношение номинальных диаметров гладкой и резьбовой частей (в шпильках типа А они одинаковы, а типа Б – диаметр резьбовой превышает диаметр гладкой);
температура использования (А – менее или равна 300°С, Б – свыше 300°С).

Для изготовления деталей используются представленные марки стали: Ст.25/35, 40Х, 30ХМА, 20Х13, 12Х18Н10Т, 10Х17Н13М2Т. Нержавеющая резьбовая штанга может использоваться в агрессивной среде, не требует покрытия, имеет более высокую цену, чем черная.

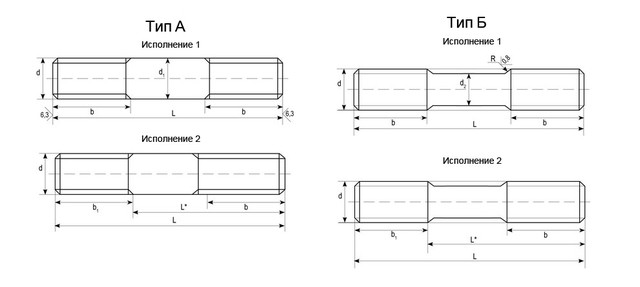

Шпилька стальная м16 для фланцевых соединений ГОСТ 9066-75

Технические характеристики резьбовой шпильки М16 ГОСТ 9066-75

Характеристики		Значение (мм)
Шаг резьбы (Р)	крупный	2
Шаг резьбы (Р)	мелкий	1.5
Диаметр гладкой части для типа Б (d₂)	с крупным шагом	13
Диаметр гладкой части для типа Б (d₂)	с мелким шагом	14
Длина ввинчиваемого конца (b₁)		22
Длина резьбового конца (b)	длина шпильки от 45 – 95 мм	32
Длина резьбового конца (b)	длина шпильки от 100 – 150 мм	40

Таблица теоретического веса шпильки М16 ГОСТ 9066-75

Длина шпильки (мм)	Масса шпильки типа А исполнения 1 и 2, кг	Масса шпильки типа Б исполнения 1, кг	Масса шпильки типа Б исполнения 2, кг
70	0,094	0,097	0,089
75	0,102	0,104	0,095
80	0,110	0,111	0,100
85	0,118	0,118	0,105
90	0,126	0,125	0,110
95	0,134	0,132	0,115
100	0,142	0,139	0,121
110	0,158	0,153	0,131
120	0,173	0,166	0,141
130	0,189	0,180	0,152
140	0,205	0,194	0,162
150	0,221	0,208	0,173
160	0,236	0,222	0,183
170	0,252	0,236	0,193
180	0,268	0,250	0,204
190	0,283	0,264	0,214
200	0,300	0,277	0,225
210	0,316	0,291	0,235
220	0,332	0,305	0,245
230	0,348	0,319	0,256

Заказать шпильки резьбовые для фланцевых соединений ГОСТ 9066-75 можно на сайте компании «Зевс» оптом и в розницу по доступной цене.

Покупая товар на нашем предприятии, вы получаете сертификаты качества на элементы. В нашем каталоге представлен большой ассортимент метизов с разными типоразмерами. Доставка осуществляется по всей Украине сразу после внесения оплаты. Гарантия качества на изделия - 36 месяцев с момента приобретения. Для постоянных клиентов и оптовых покупателей действует гибкая система скидок. При возникновении затруднений в выборе крепежа или оформлении заказа вы всегда можете обратиться за помощью к нашим менеджерам.
