Як правильно розрахувати момент затягування болтів: поради та таблиці

Надійність будь-якої інженерної чи будівельної конструкції, від автомобільного двигуна до сталевої ферми, безпосередньо залежить від якості болтових з'єднань. І ключовим фактором цієї якості є момент затяжки болтів. Надмірне зусилля може призвести до руйнування різьби або деформації деталей, а недостатнє – до самовідкручування з'єднання під впливом вібрацій та навантажень.

Ця стаття, розроблена експертами інтернет-магазину krepzevs.ua, дає вам чіткий і практичний посібник з розрахунку моменту затяжки, використання динамометричного ключа та вибору ідеального крепежу в Харкові.

Навіщо важливо правильно розраховувати момент затяжки?

Момент затяжки — це не просто зусилля, з яким ви крутите гайку. Це контрольоване створення необхідного осьового натягу (сили стиснення) у з'єднанні. Цей натяг забезпечує силу тертя між скріплюваними деталями, що запобігає їхньому зміщенню.

Ігнорування або неточний розрахунок моменту затяжки веде до серйозних проблем:

• Втома металу: Надто сильна затяжка перенапружує матеріал болта, що значно знижує його опір втомі, особливо для високоміцних болтів класів 8.8, 10.9 та 12.9.
• Послаблення з'єднання: Занадто слабка затяжка (недотяг) дозволяє деталям "ходити" під навантаженням. Це викликає постійне зношування, що може призвести до швидкого ослаблення та руйнування з'єднання.
• Витік: У фланцевих з'єднаннях (наприклад, труби чи гідравлічні системи) неправильний натяг призводить до нерівномірного стиснення прокладок і, як наслідок, до витоку робочого середовища.

Точний контроль сили — це гарантія довговічності та безпеки, особливо коли ви використовуєте якісні болти, купити які можна на krepzevs.ua.

Що таке момент затяжки болтів і від чого він залежить

Визначення та формула

Момент затяжки (M) вимірюється в Ньютон-метрах (Н·м) і є добутком сили (F), прикладеної до ручки ключа, на довжину цієї ручки (L). Однак у контексті кріплення він відображає силу, яка створює попередній натяг болта.

У спрощеному вигляді зв'язок між моментом затяжки і силою натягу виглядає так:

M=K⋅d⋅F p ​

Де:

• M — момент затяжки (Н·м).
• K — коефіцієнт тертя (залежить від матеріалу та стану різьби).
• d — номінальний діаметр болта (м).
• F p ​ — сила попереднього натягу (Н).

Основні фактори, що впливають на момент затяжки

Ефективний розрахунок моменту затяжки залежить від багатьох змінних, ігнорування яких призводить до значних похибок:

1. Клас міцності болта (Strength Grade): Це головний фактор. Чим вищий клас (наприклад, 10.9 порівняно з 4.8), тим більший максимальний натяг може витримати болт, і, відповідно, вищий рекомендований момент затяжки.
2. Діаметр різьби (d): Зі збільшенням діаметра (М8, М10, М12 і т.д.) пропорційно зростає і необхідний момент.
3. Коефіцієнт тертя (K):
   • Мастило: Наявність мастила, олії чи спеціального покриття (наприклад, цинкування з мастилом) значно знижує тертя, дозволяючи досягти потрібного натягу при меншому моменті.
   • Суха різьба: Сухий, неочищений або іржавий кріплення потребує значно більшого моменту, при цьому 80-90% прикладеної енергії йде на подолання тертя, а не на створення натягу.

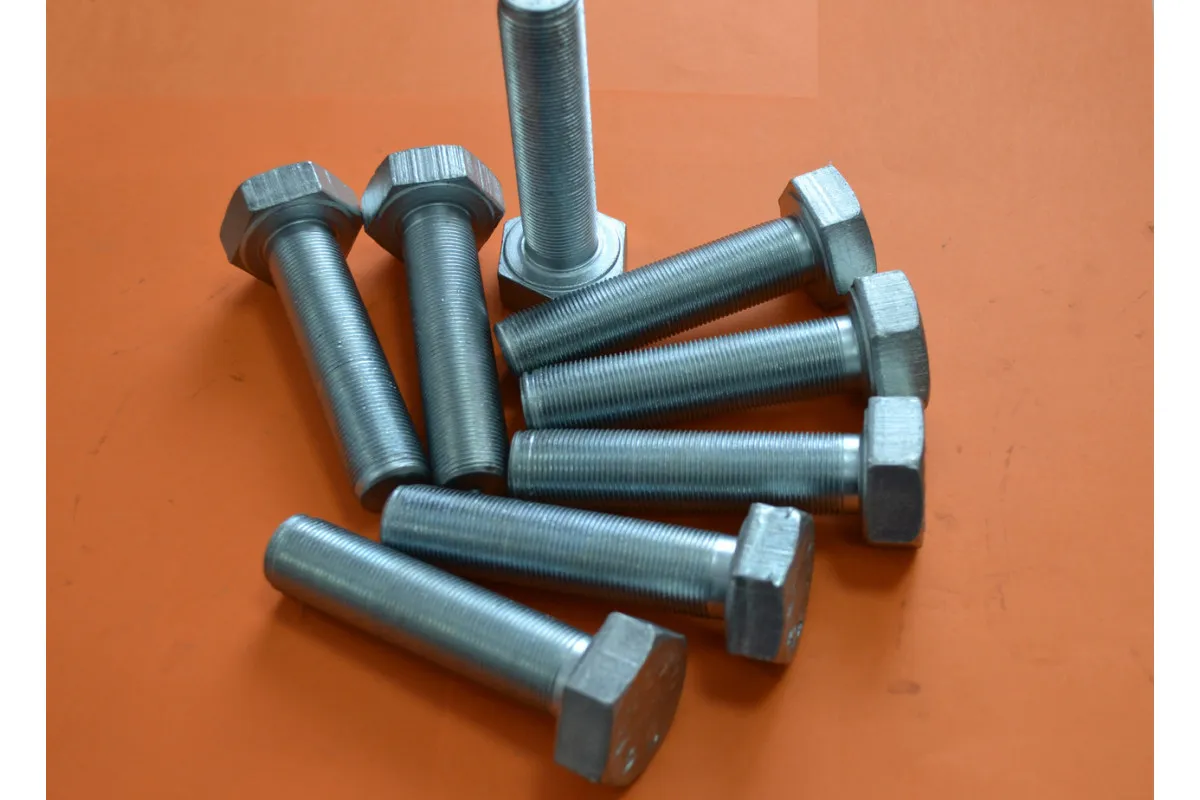

4. Крок різьби: Болти з дрібним кроком різьби створюють більший натяг при однаковому моменті, порівняно з болтами з великим кроком.

Таблиця моменту затяжки болтів (Н·м) за діаметром та класом міцності

Для більшості стандартних застосувань не потрібно виконувати складні розрахунки. Достатньо використовувати стандартизовані таблиці моменту затяжки, які базуються на класі міцності сталевого кріплення та діаметрі різьби. Наведені нижче значення є рекомендованими для оцинкованих або злегка змащених болтів з великим кроком різьби (DIN 933, ISO 4017).

Рекомендовані моменти затяжки для метричних болтів (Н·м)

Діаметр (d)	Клас міцності 4.8	Клас міцності 8.8 (підвищена міцність)	Клас міцності 10.9 (висока міцність)	Клас міцності 12.9 (особлива міцність)
М5	2.5	6.2	8.8	10.4
М6	4.5	10.6	15.2	18.0
М8	10.9	25.5	36.5	43.0
М10	21.5	50.0	71.5	84.0
М12	37.0	86.0	123	145
М14	59.0	138	197	232
М16	91.0	210	300	355
М20	180	410	580	690
М24	310	710	1010	1200

Поправка на тертя

Наведені у таблиці моменти затяжки зазвичай відповідають коефіцієнту тертя K≈0.12−0.18. Якщо ви працюєте:

• З сухою, чистою, незмащеною різьбою: збільште момент приблизно на 10-20%.
• З мідними, графітовими мастилами або спеціальними пастами: зменште момент приблизно на 10-30% (залежить від типу мастила, звіряйтеся з інструкцією виробника мастила).

Увага: Завжди перевіряйте вимоги виробника обладнання (автомобіля, верстата, підйомного механізму). Його рекомендації мають пріоритет над будь-якими загальними таблицями.

Як правильно користуватися динамометричним ключем

Для точного контролю сили затяжки професіонали завжди використовують динамометричний ключ. Цей інструмент дозволяє прикласти зусилля з точністю до 1%.

Типи динамометричних ключів

1. Граничний (клацаючий) ключ: Найпоширеніший. Виставляєте потрібний момент затяжки, і ключ видає чіткий клацаючий звук, коли цей момент досягнуто. Ідеальний для серійних робіт.
2. Стрілочний (індикаторний) ключ: Показує поточний момент за допомогою стрілки на шкалі. Потребує візуального контролю, більш точний для контролю.
3. Цифровий ключ: Найточніший. Відображає момент на дисплеї, має звуковий та світловий сигнал при досягненні заданого значення. Часто зберігає дані про затягування.

Поради щодо використання ключа

• Калібрування: Регулярно перевіряйте точність (калібруйте) свого динамометричного ключа.
• Зберігання: Після роботи завжди скидайте налаштування граничного ключа на мінімальне значення шкали. Це зберігає пружину від розтягування та забезпечує точність при подальшому використанні.
• Плавність: Затягуйте плавно, без ривків, завжди тягніть, а не штовхайте ключ. Різкі рухи можуть призвести до перевищення встановленого моменту.
• Правило двох кроків: Для відповідальних з'єднань затягування виконуйте у два-три етапи: спочатку 50% моменту, потім 80%, і на завершення — 100%.

Типові помилки при затяжці болтів

Навіть маючи динамометричний ключ і таблицю моменту затяжки, фахівці часто припускаються помилок, які знижують надійність з'єднання:

1. Ігнорування стану різьби: Затягування іржавого або брудного болта. У цьому випадку більшість зусилля йде на подолання тертя. Натяг буде недостатнім, навіть якщо ви досягнете рекомендованого моменту. Вихід: завжди очищайте різьбу або використовуйте нові болти та гайки.
2. Використання подовжувачів: Використання "труби" на звичайному ключі для затягування високоміцних болтів (клас 10.9 або 12.9) без контролю моменту. Це 100% гарантія перетяжки та пластичної деформації болта.
3. Послідовність затягування: У багатоболтових фланцевих з'єднаннях (наприклад, кришки, головки блоку циліндрів) важливо дотримуватись послідовності "хрест-навхрест". Ігнорування цього правила призводить до нерівномірного стиснення та перекосу деталей.
4. Повторне використання одноразового кріплення: Деякі високоміцні болти (наприклад, у двигунах) розраховані на роботу в режимі пластичної деформації (дотягування на кут) і є одноразовими. Їх повторне використання неприпустиме.

Експертні поради: розрахунок моменту затяжки у складних умовах

Високоміцне кріплення

Для високоміцних болтів (клас 8.8 і вище) у будівельних металоконструкціях, мостобудуванні та важкому машинобудуванні застосовують методи контрольованої затяжки з подовженням болта або з дотягуванням на кут. Це дає більш точний результат, ніж простий контроль моменту, оскільки виключає вплив тертя. Однак такий метод вимагає спеціального інструменту та чітких інструкцій інженера.

Температурний режим

Якщо з'єднання працює при високих або низьких температурах, необхідно внести корекцію. При дуже низьких температурах затяжка може бути ускладнена, а при високих — матеріал може втрачати свої властивості, що вимагає використання жаростійких марок сталі. У цьому випадку завжди звертайтесь до технічної документації виробника.

Висновок та запрошення купити болти і гайки у Харкові

Точний момент затяжки болтів — це не просто рекомендація, це технічна необхідність, що забезпечує довговічність та безпеку вашої роботи. Вкладаючи час у розуміння таблиці моменту затяжки та освоєння динамометричного ключа, ви підвищуєте свій професійний рівень.

Для виконання будь-яких відповідальних робіт вам знадобиться лише якісний, сертифікований крепеж. Інтернет-магазин krepzevs.ua у Харкові пропонує повний асортимент:

• Високоміцні болти та гайки всіх класів (4.8, 8.8, 10.9, 12.9).
• Нержавіюче кріплення (А2, А4).
• Професійні динамометричні ключі та інструмент для монтажу.

Не ризикуйте надійністю своїх конструкцій — купуйте болти і гайки в Харкові у надійного постачальника. Ми гарантуємо якість, відповідність стандартам і готові проконсультувати вас з будь-яких технічних питань. Оберіть krepzevs.ua — і працюйте із задоволенням та впевненістю!
