Новинка

Виробник
KrepZevs
Наявність
В наявності

6930.00 грн.

Тип
Редуктор
Тип редуктора
Черв'яковий
Усі характеристики

Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

6930.00 грн.

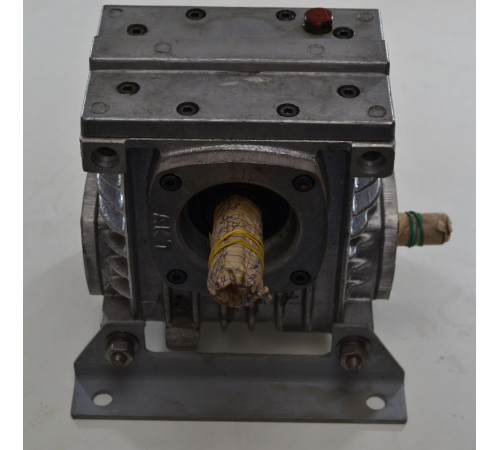

Черв'ячний редуктор 2Ч-80

Черв'ячний редуктор 2Ч-80 відноситься до пристроїв з одноступінчастою черв'ячною передачею, призначеним для зміни параметра моменту, що крутить, і частоти обертання валу в приводах мають загальнопромислове призначення. Такі перетворювачі мають невеликі габарити, високий рівень ККД і мають плавність ходу. Також вони зручні та прості в монтажі та догляді.

Редуктор працює з прямими, постійними, змінними та реверсивними навантаженнями у повторно-короткочасному режимі. Не рекомендується використовувати редуктор для роботи безперервно. Особливості конструкції агрегатів дозволяють отримати на вихідному валу показники моменту, що крутить, 27-260 H*м, при цьому значення передавального числа становлять від 8 до 80.

Купити черв'ячний редуктор 2Ч, ціна якого є досить прийнятною, ви можете на сайті компанії виробника «Зевс». Сучасне обладнання, встановлене на нашому заводі, дозволяє створювати якісні пристрої, які прослужать вам багато років. Суворий контроль якості виключає будь-який шлюб. Якщо у вас виникли питання, наші менеджери нададуть вам детальну консультацію та допоможуть з вибором перетворювача. Ми здійснюємо як оптове, так і роздрібне постачання по всій Україні. Кожен редуктор має унікальний паспорт та гарантію на 12 місяців.

З'єднувальні і габаритні розміри черв'ячного редуктора 2Ч

Схема редуктора 2Ч

Типорозмір редуктора	a_w	А₁	А₂	А₃	А₄	B₁	B₂	B₃	B₄	H	H₁	H₂	H₃	H₄
2Ч-80	80	225	185	50	180	140	212	250	165	92	267	75	50	42

Типорозмір редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-80	190	160	145	260	120	36	5	10	25	35	22.9	М8

Технічні характеристики редуктора 2Ч-80

Номінальне передатне число	Фактичне передатне число	Частота обертання вала 1500 об/хв.
Номінальне передатне число	Фактичне передатне число	М_кр на вихідному валу, Нм	ККД
8	7.75	210	0.9
10	10	190	0.89
12.5	12.25	200	0.88
16	15.5	210	0.85
20	20	210	0.83
25	25.5	210	0.82
31.5	31	260	0.77
40	39	240	0.72
50	51	240	0.71
63	64	200	0.64
80	83	170	0.61

Розміри вхідних/вихідних валів редуктора

Вхідний/ вихідний вал редуктора 2Ч

Типорозмір редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	I₁	I₂	I₃	I₄	I₅	I₆
2Ч-80	М8	12.5	18	41	90	15	5	8	42	58	20	20	8	64

Типорозмір редуктора	I₇	I₈	s	t₁	t₂	Евольвентні шліци ГОСТ 6033-80	Об'єм масла, л	Маса, кг
2Ч-80	26	116	5	3	30	40×1.5×8Н	0.5...1	18.6
