Гайка М10 ГОСТ 9064-75 класу міцності 10.0

Виробник
KrepZevs
Наявність
В наявності

24.00 грн.

Матеріал гайки
Сталь
Вид гайки
Шестигранна
Усі характеристики

Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

24.00 грн.

Гайка для фланцевих з'єднань М10 ГОСТ 9064-75 із класом міцності 10.0

Гайка шестигранна М10 ГОСТ 9064-75 з класом міцності 10.0 виконується у двох варіантах і призначена для використання у фланцевих з'єднаннях разом із шпильками, шайбами та гроверами відповідного розміру.

Виготовляють деталь М10 ГОСТ 9064-75 із високоміцної легованої сталі та для підвищення стійкості до корозії та експлуатації у сирому середовищі її можуть покривати шаром цинку. Наявність високого класу міцності 10.0 дозволяє експлуатацію виробів у вузлах, які періодично або постійно зазнають динамічних або вібраційних впливів.

Схема габаритних розмірів гайки М10 ГОСТ 9064-75 (мм):

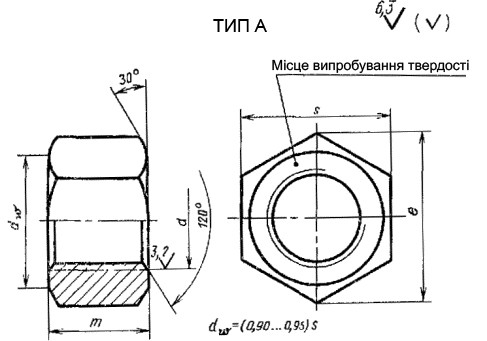

Схема габаритных размеров гайки ГОСТ 9064-75 типа А

d		M10	M12	M16	M20	М22	M24	М27	M30	M36	М42	М48
P	великий	1,5	1,75	2,0	2,5		3,0		3,5	4,0	4,5	5,0
P	дрібний	1,25		1,5			2,0			3,0
S		17	19	24	30	32	36	41	46	55	65	75
e		18,8	21,0	26,7	33,5	35,6	40,3	45,9	51,4	61,7	73,1	84,5
m		10	12	16	20	22	24	27	30	36	42	48
N		0,014	0,019	0,039	0,077	0,093	0,133	0,194	0,277	0,446	0,777	1,197

Схема габаритних розмірів гайки ГОСТ 9064-75 типу В

d		M12	M16	M20	М22	M24	М27	M30	M36	М42	М48
P	великий	1,75	2,0	2,5		3,0		3,5	4,0	4,5	5,0
	дрібний	1,25	1,5			2,0			3,0
S		13	17	22	27		32		36	41	46
D₁		24	28	32	36	40	48		55	65	75
e		16,2	19,6	25,4	31,2		36,9		41,6	47,3	53,1
d_ƒ		13	17	20	23	25	28	31	37	43	49
d₂		-						26		32
d₃		-								М16
l		21	26	32	36	40		43	49	56	64
l₀		10	12			16	18	20		25
l₁		35	40	50	55	65	70	75	80	95	105
l₂		-								34
n		2								3
с		2						3
k		0,4	0,5		0,6					0,7
N	исп.1	0,083	0,118	0,203	0,290	0,412	0,670	0,680	0,960	1,610	2,380
	исп.2	-		0,21	0,31	0,43	-	0,72	0,92	1,48	2,25
	исп.3	-								1,66	2,44
