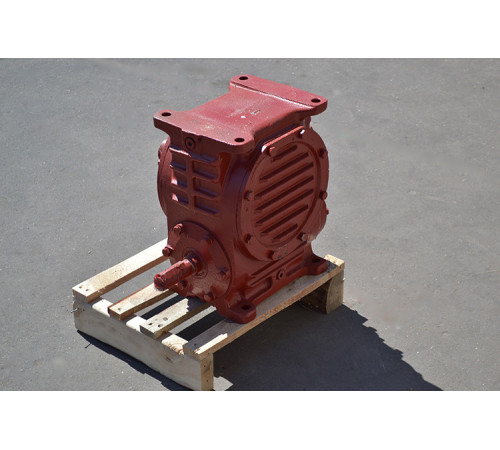

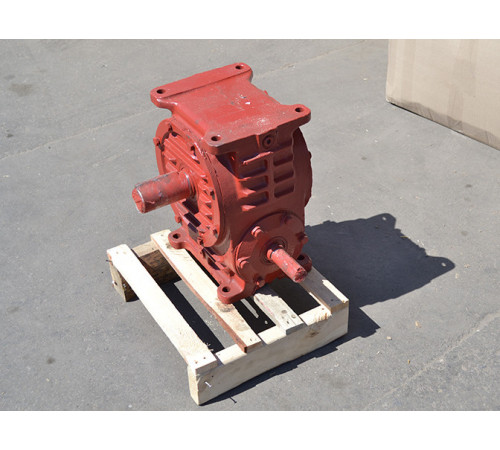

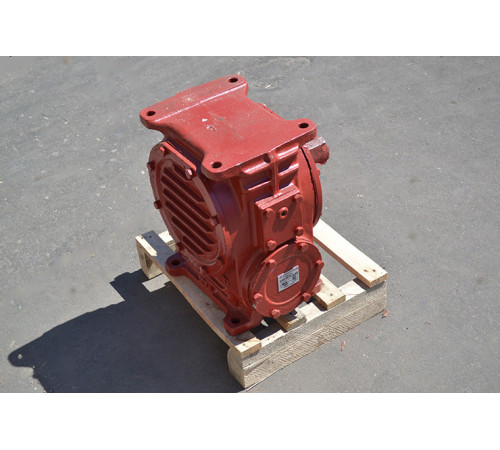

Редуктор Ч-125-63 черв'ячний
Перед тим як придбати редуктор Ч-100-63 ознайомтеся з його основними особливостями:
- Редуктор Ч – це одноступінчастий механізм. Це дозволяє створити пристрій з малими габаритами, який можна використовувати в невеликих конструкціях або приміщення в обмежений простір;
- механічний перетворювач виробляється у горизонтальному виконанні;
- вихідний кінець валу може бути створений у трьох варіантах. При замовленні слід враховувати також розташування лап, наявність вентилятора, матеріал виготовлення корпусу та ін.
Консультанти заводу «Зевс» нададуть вам всю необхідну інформацію в телефонному режимі або онлайн-чаті. У нас ви завжди зможете купити редуктор Ч-125 на найвигідніших умовах. Ми працюємо з клієнтами по всій Україні, надаємо гарантійні зобов'язання та всю необхідну документацію, що доводить справність та надійність наших механізмів.
Завод «Зевс» - це високий рівень обслуговування та чесна співпраця з роздрібними та оптовими покупцями з усієї України.
Умови експлуатації редуктора Ч
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне |
|
Напрямок руху вала |
Односпрямований |
|
Режим роботи |
Постійний або з зупинками |
|
Частота обертання вхідного вала, не більше |
1800 об/хв |
|
Зовнішнє середовище |
Нейтральне, неагресивне і вибухобезпечне |
|
Кліматичне виконання |
У, Т категорії розміщення 1-3 і УХЛ, О для категорії розміщення 4 |
Конструкція редуктора Ч

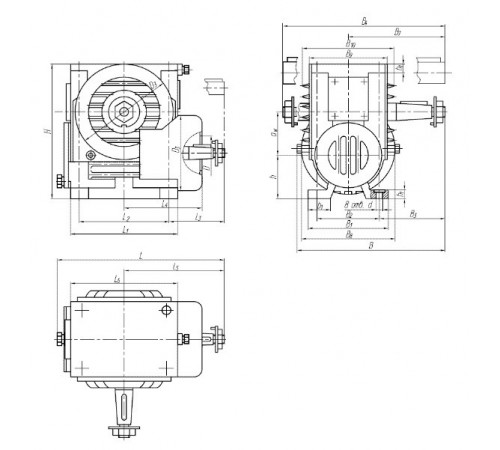

Габаритні і приєднувальні розміри
|
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
|
125 |
243 |
230 |
190 |
230 |
396 |
111 |
22 |
437 |
275 |
230 |
261 |
19 |
Приєднувальні розміри швидкохідного валу редуктора Ч
|
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
|
55 |
М36х3,0 |
110 |
82 |
110 |
14 |
28,95 |
16 |
59 |
Приєднувальні розміри тихохідного вала редуктора Ч в двох виконаннях
|
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
|
45 |
М30х2,0 |
110 |
82 |
90 |
12 |
23,45 |
14 |
48,5 |
Приєднувальні розміри порожнистих валів редуктора Ч
|
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
60 |
40 |
230 |
110 |
12 |
43,3 |
55 х 2,5 х Н8 |
Варіант складання редуктора
Варіант розташування черв'ячної пари

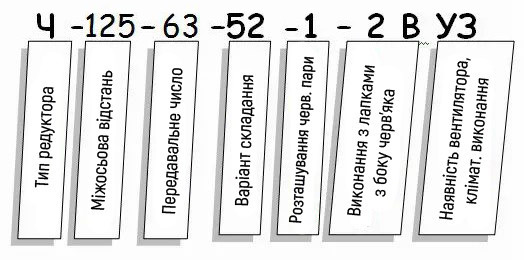

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип редуктораЧерв'яковий
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага88
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число63
- Спосіб кріпленняНа лапки
- Частота обертання вихідного валу300
- Тип робочого навантаженняпостійна, змінна
- Матеріал корпусуЧавун
- СтанНове
- Кількість олії в редукторі1.5 – 3 л
- Термообробка зубівТак
