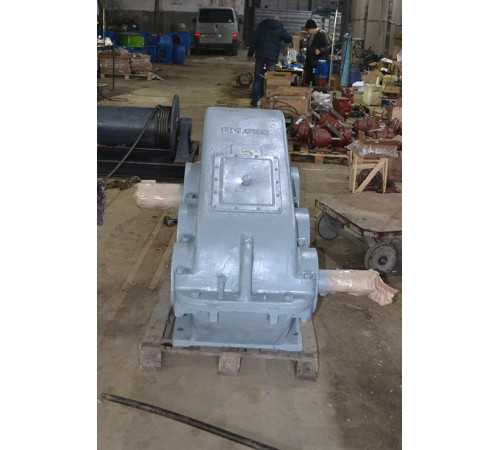

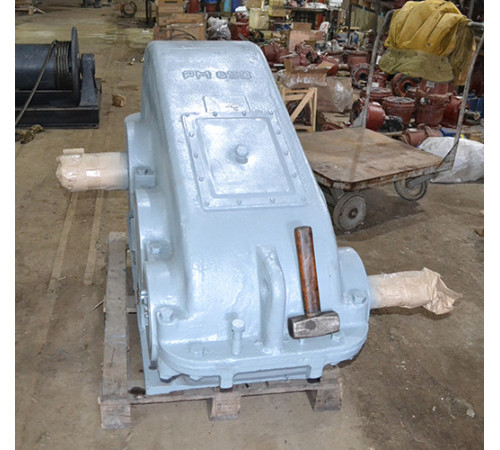

Редуктор РМ-1000-12.5

Характеристика

Значення

Тип навантаження

Постійне, змінне

Напрямок

Прямий, реверсивний

Частота обертання вхідного вала, не більше,

1500 об/хв

Температурний діапазон

-40 - +50°C

Кліматичне виконання

У, Т (1 - 4) ГОСТ 15150-69

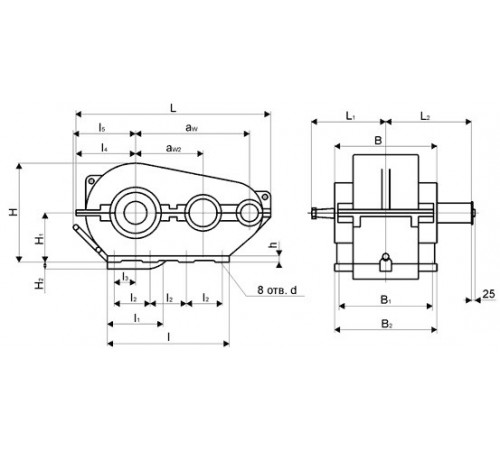

L

L₁

L₂

L₃

L₄

L₅

B

B₁

B₂

B₃

H

H₁

H₂

H₃

d

n

1896

1350

1050

350

695.5

550

660

660

590

472

965

400

200

40

32

8

Передатне число, u

Фактичне передатне число, u₁

ККД, %

Маса редуктора, кг

Aw_З

Aw_T

Aw_Б

Об'єм масла, що заливається, л

12.5

12.64

98

2122

1000

600

400

55

Частота обертання вхідного вала, об/хв

Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел

Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н

12.5

Вхідний (швидкохідний) вал

Вихідний (тихохідний)
вал

Вихідний
(тихохідний)
вал у вигляді
зубчастої
напівмуфти

600

139200

13000

176000

199000

750

126500

12000

164000

184300

1000

-

10500

150000

168200

1250

-

10000

134000

157000

1500

-

9100

128000

154000

Частота обертання вхідного вала, об/хв

Режим роботи

Потужність, що підводиться до вхідного валу, кВт (при передавальному числі)

12.5

600

Особливо легкий

365.0

Легкий ПВ=15%

270.0

Середній ПВ=25%

235.0

Важкий ПВ=40%

200.0

Безперервний ПВ=100%

92.0

750

Особливо легкий

420.0

Легкий ПВ=15%

305.0

Середній ПВ=25%

260.0

Важкий ПВ=40%

220.0

Безперервний ПВ=100%

105.0

Вал

d₁

d₂

d₃

d₄

l

l₁

b

h

t

вхідний

90

83.50

М64х4

130

170

130

22

14

5

Вал

d₂

d₁

l

l₁

b

h

t

вихідний

150 m 6

170

695.5

200

36

162

-

Вал

m

z

b

L

L₁

k

B

d

d₁

вихідний

10
8

48
54

60
50

70

76
72

50
40

85
78

200 f 7
190 f 7

280 f 9
260 f 9
