Новинка
- ВиробникKrepZevs
- НаявністьВ наявності
19875.00 грн./шт.
5 або більше -
18881.25 грн./шт.
- ТипРедуктор
- Тип редуктораЦиліндричний
- Усі характеристики
- Мінімальна сумма замовлення - 2000 грн
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Дослідна команда: Виробництвом стандартних та спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.
19875.00 грн./шт.
5 або більше -
18881.25 грн./шт.

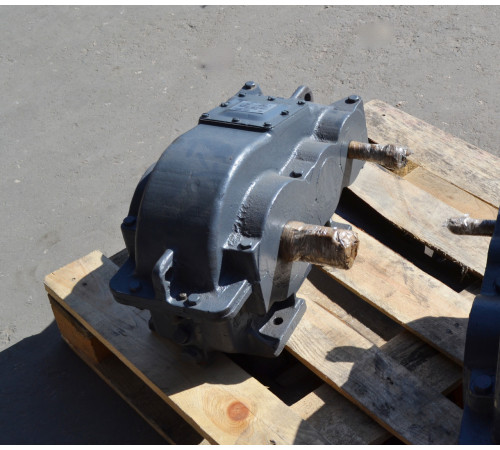

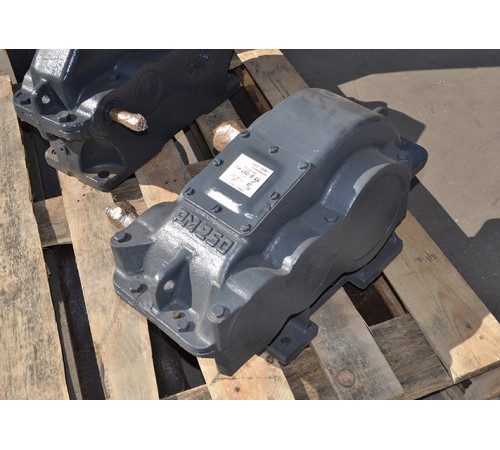

Редуктор РМ-250-22.4 циліндричний
Використовуйте циліндричний редуктор РМ-250-22.4 для оптимізації технологічного процесу на виробництві. Він відноситься до універсальних пристроїв, що вбудовуються практично в будь-яку виробничу маніпуляцію. Достоїнствами даного механізму є те, що вони видають високий ККД, практично не нагріваються, мають високу кінематичну точність та зручні у використанні та обслуговуванні.
Основні експлуатаційні характеристики перетворювача
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне |
|
Напрямок |
Прямий, реверсивний |
|
Частота обертання вхідного вала, не більше, |
1500 об/хв |
|
Температурний діапазон |
-40 - +50°C |
|
Кліматичне виконання |
У, Т (1 - 4) ГОСТ 15150-69 |
При виборі якісного перетворювача велике значення має відношення виробника до виготовлення механізму. Ми пропонуємо вам купити редуктор РМ-250 з передавальним ставленням 8, 10, 12.5, 16, 20, 22.4, 31.5, 40 та 50 у всіх можливих варіантах виконання валу за найнижчою ціною в Україні. Завод "Зевс" - досвідчений виробник пром. обладнання від редукторів, мотор-редукторів та лебідок до гідравліки будь-якої складності. Ми виготовляємо обладнання на совість!

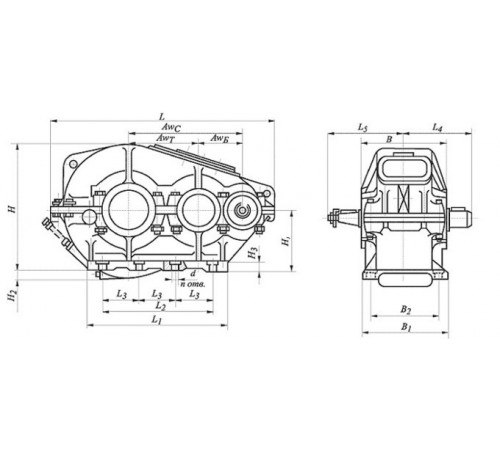

Конструкція редуктора РМ
Габаритні і приєднувальні розміри
|
Aw |
Aw2 |
L |
L1 |
L2 |
I |
I1 |
I2 |
I3 |
I4 |
|
250 |
150 |
540 |
200 |
239 |
320 |
235 |
45 |
50 |
189 |
|
I5 |
B |
B1 |
B2 |
H |
H1 |
h |
d |
маса, кг |
|
|
249 |
230 |
190 |
230 |
312 |
160 |
22 |
17 |
85 |
|
Основні технічні характеристики
|
Передатне число, u |
Фактичне передатне число, u1 |
ККД, % |
Маса редуктора, кг |
AwЗ |
AwT |
AwБ |
Об'єм масла, що заливається, л |
|
22.4 |
23.34 |
98 |
85 |
250 |
150 |
100 |
1.6 |
|
Частота обертання вхідного вала, об/хв |
Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел |
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н |
||
|
22.4 |
Вхідний (швидкохідний) вал |
Вихідний (тихоодный) |
Вихідний |
|
|
600 |
3300 |
3100 |
24000 |
19100 |
|
750 |
3200 |
2900 |
22000 |
17600 |
|
1000 |
3200 |
2600 |
20500 |
16000 |
|
1250 |
3100 |
2400 |
19000 |
15000 |
|
1500 |
3100 |
2400 |
18500 |
14200 |
|
Частота обертання вхідного вала, об/хв |
Режим роботи |
Потужність, що підводиться до вхідного валу, кВт (при передаточному числі) |
|
22.4 |
||
|
600 |
Особливо легкий |
4.7 |
|
Легкий ПВ=15% |
2.5 |
|
|
Середній ПВ=25% |
2.2 |
|
|
Важкий ПВ=40% |
1.9 |
|
|
Безперервний ПВ=100% |
0.75 |
|
|
750 |
Особливо легкий |
5.7 |
|
Легкий ПВ=15% |
3.1 |
|
|
Середній ПВ=25% |
2.7 |
|
|
Важкий ПВ=40% |
2.3 |
|
|
Безперервний ПВ=100% |
0.9 |
|
|
1000 |
Особливо легкий |
7.5 |
|
Легкий ПВ=15% |
3.6 |
|
|
Середній ПВ=25% |
3.1 |
|
|
Важкий ПВ=40% |
2.6 |
|
|
Безперервний ПВ=100% |
1.2 |
|
|
1250 |
Особливо легкий |
9.2 |
|
Легкий ПВ=15% |
4.0 |
|
|
Середній ПВ=25% |
3.5 |
|
|
Важкий ПВ=40% |
3.0 |
|
|
Безперервний ПВ=100% |
1.5 |
|
|
1500 |
Особливо легкий |
10.9 |
|
Легкий ПВ=15% |
4.3 |
|
|
Середній ПВ=25% |
3.7 |
|
|
Важкий ПВ=40% |
3.1 |
|
|
Безперервний ПВ=100% |
1.8 |
Розміри конічного кінця вхідного вала
| Редуктор | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
|
РМ-250 |
входной | 30 | 27.1 | М20х1.5 | 50 | 80 | 58 | 5 | 5 | 2 |
Размеры цилиндрического конца выходного вала
| Редуктор | Вал | d2 | d1 | l | l1 | b | h | t |
|
РМ-250 |
выходной | 55 m 6 | 65 | 238.5 | 82 | 16 | 60 | - |
Размеры конца выходного вала в виде зубчатой муфты
| Редуктор | Вал | m | z | b | L | L1 | k | B | d | d1 |
|
РМ-250 |
вихідний | 3 | 40 | 20 | 39.5 | 49.5 | 20 | 35 | 72 f 7 | 95 f 9 |
Варіант складання редуктора

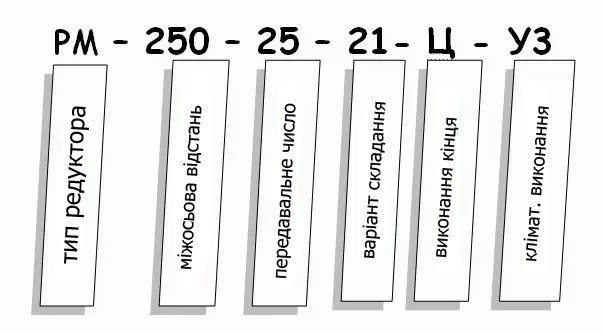

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип редуктораЦиліндричний
- Кількість робочих ступенів2
- Частота обертання вхідного валу1500
- Вага85
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число22.4
- Спосіб кріпленняНа лапки
- Справжнє передавальне число23.34
- Тип робочого навантаженняпостійна, змінна
- Матеріал корпусуЧавун
- СтанНове
