Новинка

Виробник
KrepZevs
Наявність
В наявності

35100.00 грн.

Тип
Редуктор
Тип редуктора
Циліндричний
Усі характеристики

Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

35100.00 грн.

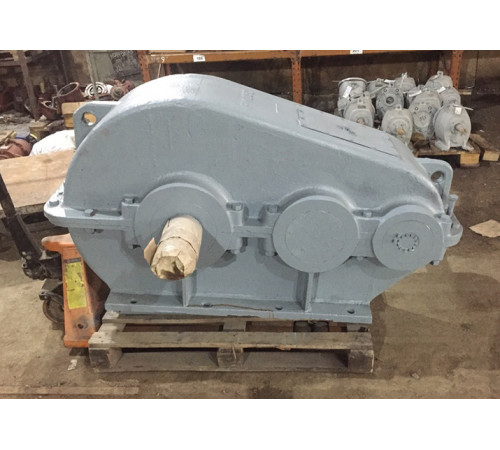

Редуктор РМ-400 циліндричний двоступінчастий

Редуктори РМ-400 – це класичні загальномашинобудівні перетворювачі механічних величин, використання яких виробляється у багатьох галузях діяльності. Їх основне завдання полягає у зміні та подальшій передачі значень моменту кручення та швидкості обертання валів для оптимізації робочого процесу.

Пристрої є двоступінчастими та мають циліндричний спосіб зачеплення зубчастих пар. Це дозволяє досягти максимального ККД для пристроїв подібного типу та мінімальних втрат енергії на нагрівання.

Телефонуйте в компанію «Зевс», що підібрати оптимальний перетворювач промислового типу за найоптимальнішими цінами!

Завод «Зевс» - це:

вигідний спосіб купити редуктор РМ із швидкою доставкою в будь-який регіон України;
широкий асортимент обладнання промислового призначення;
висококваліфікована допомога при виборі перетворювача. Ви отримуєте консультацію від фахівця, в ході якої зможете підібрати найкращий варіант циліндричного редуктора чи пристрою іншого типу;
ми постачаємо обладнання з усією необхідною документацією;
видаємо гарантію на перетворювачі, що діє протягом року.

Основні експлуатаційні характеристики перетворювача

Характеристика	Значення
Тип навантаження	Постійне, змінне
Напрямок	Прямий, реверсивний
Частота обертання вхідного вала, не більше,	1500 об/хв
Температурний діапазон	-40 - +50°C
Кліматичне виконання	У, Т (1 - 4) по ГОСТ 15150-69

Конструкція редуктора РМ

Редуктор РМ купити

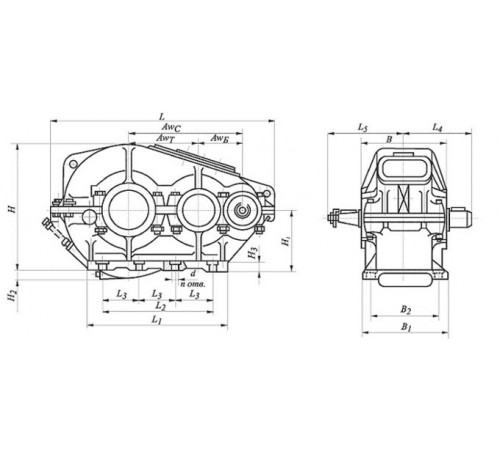

Габаритні і приєднувальні розміри

Типорозмір редуктора	L	L₁	L₂	L₃	L₄	L₅	B	B₁	B₂	H	H₁	H₂	H₃	d	n
РМ-400	816	440	370	-	325.5	270	300	310	270	490	250	-	25	17	4

Основні технічні характеристики

Типорозмір редуктора	Передавальне число, u	Передавальне число (старе позначення), відповідно	Фактичне передавальне число, u₁	ККД, %	Маса редуктора, кг	Aw_З	Aw_T	Aw_Б	Об'єм масла, що заливається, л
РМ-400	8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50	Іх, ⅷ, ⅶ, ⅵ, v, ⅳ, ііі, ⅱ, ⅰ	8.23, 10.35, 12.64, 15.75, 20.49, 23.34, 31.50, 40.17, 48.57	98	210	400	250	150	5.5

Типорозмір редуктора	Частота обертання вхідного вала, об/хв	Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел									Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н
Типорозмір редуктора	Частота обертання вхідного вала, об/хв	8.0	10.0	12.5	16.0	20.0	22.4	31.5	40.0	50.0	Вхідний (швидкохідний) вал	Вихідний (тихохідний) вал	Вихідний (тихохідний) вал у вигляді зубчастої напівмуфти
РМ-400	600	8000	9060	9900	10800	13100	13800	14800	15500	16000	3300	27000	24900
	750	7600	8520	9450	10400	12650	13200	14600	15350	15700	3000	25500	23600
	1000	6760	7800	8680	9750	11750	12400	13800	15200	15650	2700	22500	21650
	1250	6180	7150	8050	9000	11100	11750	13200	15000	15500	2500	22000	20250
	1500	5780	6650	7550	8420	10400	11200	12500	14600	15350	2300	21000	20100

Типорозмір редуктора	Частота обертання вхідного валу, об/хв	Режим роботи	Потужність, що підводиться до вхідного валу, кВт (при передавальному числі)
Типорозмір редуктора	Частота обертання вхідного валу, об/хв	Режим роботи	8.0	10.0	12.5	16.0	20.0	22.4	31.5	40.0	50.0
РМ-400	600	Особливо легкий	37.5	29.5	26.0	23.0	21.5	19.7	15.7	12.9	11.0
		Легкий ПВ=15%	19.1	16.2	14.2	11.9	10.1	10.0	6.3	5.8	4.5
		Середній ПВ=25%	16.6	14.1	12.4	10.4	9.3	8.1	5.5	5.0	3.9
		Важкий ПВ=40%	14.1	12.0	10.5	8.8	7.9	6.9	4.7	4.3	3.3
		Безперервний ПВ=100%	10.2	8.2	6.7	5.3	3.9	3.4	2.5	1.9	1.6
	750	Особливо легкий	38.5	34.5	31.5	27.4	25.6	23.6	19.4	16.0	13.7
		Легкий ПВ=15%	21.0	17.9	15.6	13.2	12.0	10.4	7.6	6.6	5.2
		Середній ПВ=25%	18.2	15.6	13.6	11.5	10.4	9.1	6.6	5.7	4.5
		Важкий ПВ=40%	15.5	13.3	11.6	9.8	8.9	7.7	5.6	4.9	3.8
		Безперервний ПВ=100%	12.8	10.2	8.4	6.7	4.8	4.2	3.1	2.2	1.9
	1000	Особливо легкий	45.5	42.0	38.6	34.6	32.0	30.0	24.5	21.0	18.0
		Легкий ПВ=15%	22.5	21.0	18.6	15.4	13.5	12.2	9.1	8.0	6.8
		Середній ПВ=25%	19.7	18.3	16.2	13.4	11.7	10.6	7.9	7.0	5.0
		Важкий ПВ=40%	16.0	15.6	13.8	11.3	9.5	9.0	6.7	5.9	4.2
		Безперервний ПВ=100%	17.0	13.5	11.1	8.5	6.4	5.6	4.1	3.0	2.5
	1250	Особливо легкий	52.0	48.0	44.5	40.0	37.5	35.0	29.0	26.0	22.5
		Легкий ПВ=15%	24.5	23.0	19.8	17.4	15.5	13.5	10.0	9.2	7.4
		Середній ПВ=25%	21.5	19.8	17.2	15.2	13.5	11.8	8.7	8.0	6.4
		Важкий ПВ=40%	18.3	16.8	14.6	12.9	11.5	10.0	7.4	6.8	5.4
		Безперервний ПВ=100%	22.8	17.0	14.0	10.5	8.0	7.0	5.2	3.7	3.1
	1500	Особливо легкий	59.0	53.5	49.5	45.0	42.5	40.0	33.5	30.5	26.5
		Легкий ПВ=15%	26.0	23.5	21.5	18.8	16.3	14.9	10.7	9.8	8.0
		Середній ПВ=25%	22.5	20.5	18.6	16.4	14.7	13.0	9.4	8.8	7.0
		Важкий ПВ=40%	19.2	17.4	15.8	13.9	12.5	11.0	8.0	7.3	5.9
		Безперервний ПВ=100%	22.8	18.7	16.1	12.7	9.7	8.6	6.2	4.5	2.7
