Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

44875.00 грн.

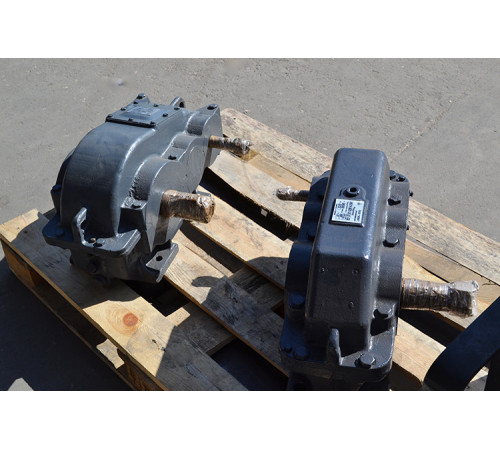

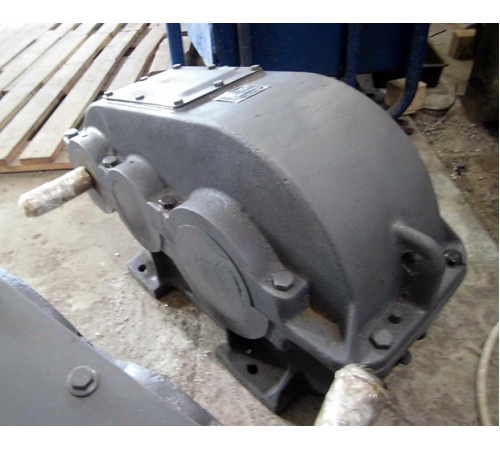

Редуктор РМ-500-22.4 циліндричний

Циліндричний редуктор РМ-500-22.4 – універсальний механічний перетворювач. Його використовують у приводних системах найрізноманітнішого призначення, що обґрунтовано його широким переліком переваг: високим ККД, стійкістю до великих навантажень і частих змін режимів роботи (що використовується в мішалках, подрібнювачах тощо), відмінною кінематичною точністю та мінімальними втратами на тепловиділення.

Телефонуйте менеджерам нашого підприємства, щоб купити РМ-500 за найдоступнішою ціною. Завод «Зевс» - сумлінний та досвідчений виробник обладнання для промисловості. У нас ви знайдете елементи, комплектуючі та повноцінні механізми всілякої складності, повністю готові до експлуатації. Купувати в «Зевсі» легко, адже ми надаємо прозору інформацію про всі нюанси купівлі, надсилаємо замовлення по Україні до будь-якого населеного пункту, супроводжуємо замовлення обов'язковою гарантією та всією необхідною документацією.

Основні експлуатаційні характеристики перетворювача

Характеристика	Значення
Тип навантаження	Постійне, змінне
Напрямок	Прямий, реверсивний
Частота обертання вхідного вала, не більше,	1500 об/хв
Температурний діапазон	-40 - +50°C
Кліматичне виконання	У, Т (1 - 4) ГОСТ 15150-69

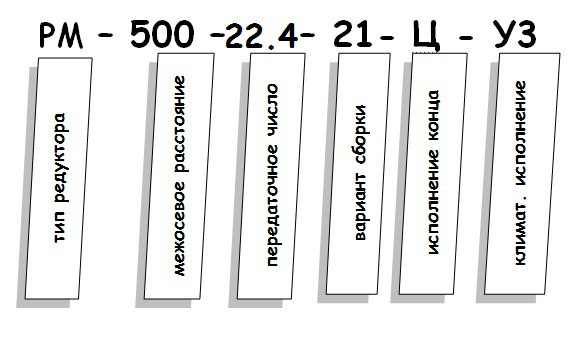

Конструкція редуктора РМ

Редуктор РМ купити

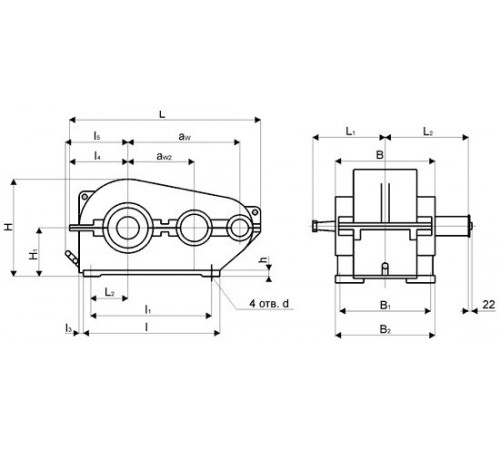

Габаритні і приєднувальні розміри РМ-500

L	L₁	L₂	L₃	L₄	L₅	B	B₁	B₂	H	H₁	H₂	H₃	d	n
986	620	480	-	330	330	350	350	310	592	300	-	25	17	4

Основні технічні характеристики

Передатне число, u	Фактичне передатне число, u₁	ККД, %	Маса редуктора, кг	Aw_З	Aw_T	Aw_Б	Об'єм масла, що заливається, л
22.4	23.34	98	390	500	300	200	11

Частота обертання вхідного вала, об/хв	Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел	Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н
Частота обертання вхідного вала, об/хв	22.4	Вхідний (швидкохідний) вал	Вихідний (тихохідний) вал	Вихідний (тихохідний) вал у вигляді зубчастої напівмуфти
600	24600	4300	23500	21300
750	24500	4000	22000	19600
1000	23500	3500	49500	17700
1250	23000	3200	18000	16400
1500	22500	3000	17000	16450

Частота обертання вхідного вала, об/хв	Режим роботи	Потужність, що підводиться до вхідного валу, кВт (при передаточному числі)
Частота обертання вхідного вала, об/хв	Режим роботи	22.4
600	Особливо легкий	35.5
	Легкий ПВ=15%	21.0
	Середній ПВ=25%	17.6
	Важкий ПВ=40%	15.0
	Безперервний ПВ=100%	5.8
750	Особливо легкий	44.0
	Легкий ПВ=15%	24.5
	Середній ПВ=25%	21.0
	Важкий ПВ=40%	16.1
	Безперервний ПВ=100%	7.3
1000	Особливо легкий	57.0
	Легкий ПВ=15%	28.0
	Середній ПВ=25%	24.6
	Важкий ПВ=40%	20.5
	Безперервний ПВ=100%	9.7
1250	Особливо легкий	69.0
	Легкий ПВ=15%	31.5
	Середній ПВ=25%	27.5
	Важкий ПВ=40%	23.6
	Безперервний ПВ=100%	12.1
1500	Особливо легкий	81.0
	Легкий ПВ=15%	37.0
	Середній ПВ=25%	32.0
	Важкий ПВ=40%	27.0
	Безперервний ПВ=100%	14.6
