Новинка
- ВиробникKrepZevs
- НаявністьВ наявності
85625.00 грн./шт.
5 або більше -
81343.75 грн./шт.
- ТипРедуктор
- Тип редуктораЦиліндричний
- Усі характеристики
- Мінімальна сумма замовлення - 2000 грн
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Дослідна команда: Виробництвом стандартних та спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.
85625.00 грн./шт.
5 або більше -
81343.75 грн./шт.

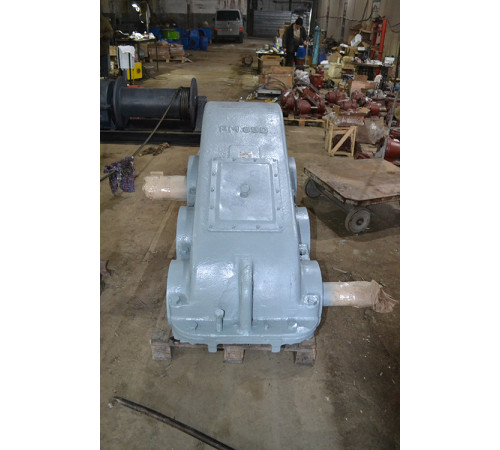

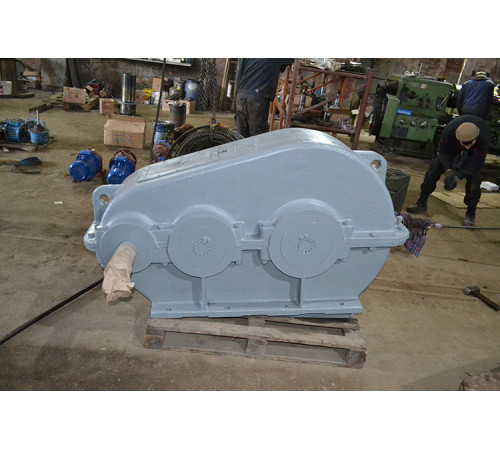

Редуктор РМ-650-22.4 циліндричний
Перетворювач механічного типу циліндричний редуктор РМ-650-22.4 використовується у великому діапазоні сфер діяльності людини. Він служить способом оптимізувати технологічний процес, надаючи значенням швидкості обертання валів та моменту крутіння оптимальні значення.
Редуктор має два ступені циліндричної передачі, за просторовим розташуванням характеризується як горизонтальний з паралельно розташованими валами. Ви можете купити редуктор у різних типорозмірах, складаннях, виконаннях та відмінних за іншими критеріями.
Телефонуйте менеджерам заводу «Зевс», щоб отримати консультацію з питань використання та встановлення будь-якого перетворювача, лебідки, гідравлічного обладнання, що вас цікавить. У нас ви зможете купити циліндричний редуктор РМ-650 за найдоступнішою ціною з повним комплектом документації, що супроводжує, і річною чесною гарантією!
Основні експлуатаційні характеристики перетворювача
|
Характеристика |
Значення |
|
Тип навантаження |
Постійна, змінне |
|
Напрямок |
Прямий, реверсивний |
|
Частота обертання вхідного вала, не більше, |
1500 об/хв |
|
Температурний діапазон |
-40 - +50°C |
|
Кліматичне виконання |
У, Т (1 - 4) ГОСТ 15150-69 |
Конструкція редуктора РМ

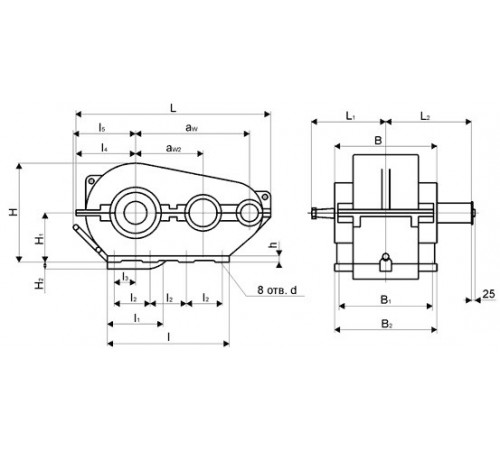

Габаритні і приєднувальні розміри
|
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
d |
n |
|
1278 |
830 |
645 |
215 |
430 |
430 |
470 |
470 |
410 |
318 |
697 |
320 |
95 |
35 |
25 |
8 |
Основні технічні характеристики
|
Передатне число, u |
Фактичне передатне число, u1 |
ККД, % |
Маса редуктора, кг |
AwЗ |
AwT |
AwБ |
Об'єм масла, що заливається, л |
|
22.4 |
23.34 |
98 |
878 |
650 |
400 |
250 |
22 |
|
Частота обертання вхідного вала, об/хв |
Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел |
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н |
||
|
22.4 |
Вхідний (швидкохідний) вал |
Вихідний (тихохідний) |
Вихідний (тихохідний) |
|
|
600 |
57800 |
4500 |
114000 |
113000 |
|
750 |
54500 |
4300 |
110000 |
106300 |
|
1000 |
54000 |
3800 |
96000 |
97600 |
|
1250 |
45600 |
3350 |
90500 |
91000 |
|
1500 |
42200 |
3100 |
86500 |
89000 |
|
Частота обертання вхідного вала, об/хв |
Режим роботи |
Потужність, що підводиться до вхідного валу, кВт (при передавальному числі) |
|
22.4 |
||
|
600 |
Особливо легкий |
83.0 |
|
Легкий ПВ=15% |
42.0 |
|
|
Середній ПВ=25% |
36.6 |
|
|
Важкий ПВ=40% |
31.0 |
|
|
Безперервний ПВ=100% |
13.8 |
|
|
750 |
Особливо легкий |
98.0 |
|
Легкий ПВ=15% |
47.5 |
|
|
Середній ПВ=25% |
41.0 |
|
|
Важкий ПВ=40% |
35.0 |
|
|
Безперервний ПВ=100% |
17.3 |
|
|
1000 |
Особливо легкий |
119.0 |
|
Легкий ПВ=15% |
55.0 |
|
|
Середній ПВ=25% |
48.9 |
|
|
Важкий ПВ=40% |
40.5 |
|
|
Безперервний ПВ=100% |
23.0 |
|
|
1250 |
Особливо легкий |
137.0 |
|
Легкий ПВ=15% |
61.5 |
|
|
Середній ПВ=25% |
53.5 |
|
|
Важкий ПВ=40% |
46.6 |
|
|
Безперервний ПВ=100% |
29.0 |
|
|
1500 |
Особливо легкий |
151.0 |
|
Легкий ПВ=15% |
69.0 |
|
|
Середній ПВ=25% |
60.0 |
|
|
Важкий ПВ=40% |
51.0 |
|
|
Безперервний ПВ=100% |
34.6 |
Розміри конічного кінця вхідного вала
|
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
вхідний |
60 |
54.75 |
М42х3 |
94 |
140 |
105 |
16 |
10 |
4 |
Розміри циліндричного вихідного кінця вала
|
Вал |
d2 |
d1 |
l |
l1 |
b |
h |
t |
|
вихідний |
110 m 6 |
130 |
430 |
165 |
28 |
120 |
- |
Розміри вихідного кінця вала у вигляді зубчастої муфти
|
Вал |
m |
z |
b |
L |
L1 |
k |
B |
d |
d1 |
|
вихідний |
6 |
56 |
40 |
75 |
56 |
32 |
68 |
170 f 7 |
260 f 9 |
Варіант складання редуктора

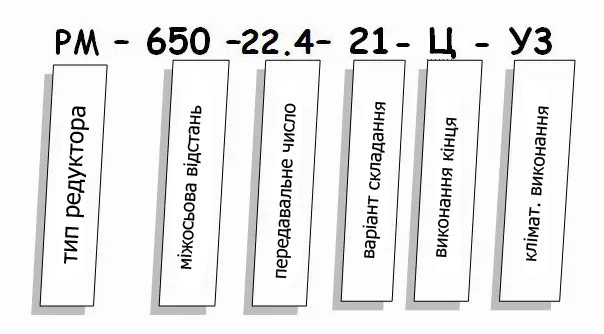

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип редуктораЦиліндричний
- Кількість робочих ступенів2
- Частота обертання вхідного валу1500
- Вага878
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число22.4
- Спосіб кріпленняНа лапки
- Справжнє передавальне число23.34
- Тип робочого навантаженняпостійна, змінна
- СтанНове
