Новинка
- ВиробникKrepZevs
- НаявністьВ наявності
130100.00 грн.
- ТипРедуктор
- Тип редуктораЦиліндричний
- Усі характеристики
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.
130100.00 грн.

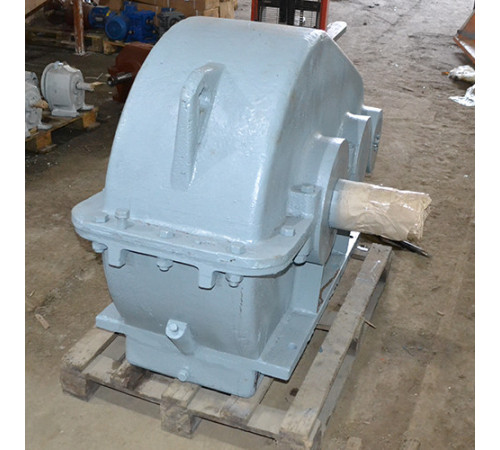

Редуктор РМ-850 циліндричний двоступінчастий
Редуктори серії РМ відносяться до найбільш затребуваних перетворювачів механічних характеристик, що використовуються в багатьох сферах діяльності людини. Придбати редуктор РМ-850 ви можете, виходячи з його наступних особливостей:
- приналежність до класу пристроїв з циліндричним типом передачі дозволяє отримати високоефективний пристрій зі значеннями ККД, що досягають 98%;
- механізми мають кілька пар зубчастих коліс, виготовлених з високоякісної легованої сталі 40Х з відмінними параметрами міцності;
- використання редуктора циліндричного даного типу можливе лише горизонтальному положенні.
Телефонуйте в компанію «Зевс», що підібрати оптимальний перетворювач промислового типу за найоптимальнішими цінами!
Завод «Зевс» - це:
- вигідний спосіб купити редуктор РМ із швидкою доставкою в будь-який регіон України;
- широкий асортимент обладнання промислового призначення;
- висококваліфікована допомога при виборі перетворювача. Ви отримуєте консультацію від фахівця, в ході якої зможете підібрати найкращий варіант циліндричного редуктора чи пристрою іншого типу;
- ми постачаємо обладнання з усією необхідною документацією;
- видаємо гарантію на перетворювачі, що діє протягом року.
Основні експлуатаційні характеристики перетворювача
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне |
|
Напрямок |
Прямий, реверсивний |
|
Частота обертання вхідного вала, не більше, |
1500 об/хв |
|
Температурний діапазон |
-40 - +50°C |
|
Кліматичне виконання |
У, Т (1 - 4) ГОСТ 15150-69 |
Конструкція редуктора РМ
Габаритні і приєднувальні розміри
| Типорозмір редуктора | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | d | n |
|
РМ-850 |
1632 | 1100 | 900 | 300 | 550 | 510 | 580 | 580 | 520 | 408 | 875 | 400 | 105 | 35 | 32 | 8 |
Основні технічні характеристики
| Типорозмір редуктора |
Передавальне число, u |
Передавальне число (старе позначення), відповідно |
Фактичне передавальне число, u1 |
ККД, % | Маса редуктора, кг | AwЗ | AwT | AwБ |
Об'єм масла, що заливається, л |
|
РМ-850 |
8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 | Іх, ⅷ, ⅶ, ⅵ, v, ⅳ, ііі, ⅱ, ⅰ | 8.23, 10.35, 12.64, 15.75, 20.49, 23.34, 31.50, 40.17, 48.57 | 98 | 1230 | 850 | 500 | 350 | 44 |
| Типорозмір редук- тора |
Частота обертання вхідного вала, об/хв |
Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел |
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н |
||||||||||
| 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 22.4 | 31.5 | 40.0 | 50.0 |
Вхідний (швидкохідний) вал |
Вихідний (тихохідний) |
Вихідний (тихохідний) вал у вигляді зубчастої напівмуфти |
||
|
РМ-850 |
600 | 103000 | 106000 | 108000 | 112000 | 116500 | 118000 | 119500 | 121500 | 123500 | 14000 | 150000 | 163200 |
| 750 | 97000 | 103000 | 106000 | 109000 | 115000 | 116000 | 118000 | 121500 | 123500 | 13000 | 137000 | 152200 | |
| 1000 | - | - | 102000 | 106000 | 112000 | 113000 | 117000 | 120500 | 121500 | 11500 | 124000 | 137800 | |
| 1250 | - | - | - | - | 109000 | 111000 | 114000 | 118800 | 120500 | 10500 | 119000 | 127800 | |
| 1500 | - | - | - | - | - | 108000 | 112000 | 117000 | 118500 | 9900 | 111000 | 124400 | |
| Типорозмір редуктора |
Частота обертання вхідного валу, об/хв |
Режим роботи |
Потужність, що підводиться до вхідного валу, кВт (при передавальному числі) |
||||||||
| 8.0 | 10.0 | 12.5 | 16.0 | 20.0 | 22.4 | 31.5 | 40.0 | 50.0 | |||
|
РМ-850 |
600 | Особливо легкий | 420.0 | 340.0 | 285.0 | 235.0 | 191.0 | 169.0 | 124.0 | 103.0 | 85.0 |
| Легкий ПВ=15% | 242.0 | 202.0 | 172.0 | 144.0 | 108.0 | 94.0 | 73.0 | 53.0 | 44.0 | ||
| Середній ПВ=25% | 210.0 | 176.0 | 150.0 | 125.0 | 94.0 | 82.0 | 63.0 | 46.0 | 38.5 | ||
| Важкий ПВ=40% | 178.0 | 149.0 | 127.0 | 106.0 | 80.0 | 69.0 | 54.0 | 39.0 | 32.5 | ||
| Безперервний ПВ=100% | 83.0 | 66.0 | 53.5 | 43.0 | 31.0 | 27.5 | 20.0 | 14.7 | 13.1 | ||
| 750 | Особливо легкий | 495.0 | 415.0 | 350.0 | 290.0 | 235.0 | 210.0 | 157.0 | 127.0 | 106.0 | |
| Легкий ПВ=15% | 264.0 | 236.0 | 200.0 | 174.0 | 131.0 | 116.0 | 88.0 | 66.0 | 55.0 | ||
| Середній ПВ=25% | 230.0 | 205.0 | 174.0 | 151.0 | 114.0 | 101.0 | 77.0 | 57.0 | 47.5 | ||
| Важкий ПВ=40% | 195.0 | 174.0 | 148.0 | 128.0 | 97.0 | 86.0 | 65.0 | 48.5 | 40.5 | ||
| Безперервний ПВ=100% | 94.0 | 75.0 | 67.0 | 54.0 | 38.5 | 33.5 | 25.0 | 17.9 | 15.2 | ||
| 1000 | Особливо легкий | - | - | 450.0 | 370.0 | 305.0 | 270.0 | 205.0 | 167.0 | 140.0 | |
| Легкий ПВ=15% | - | - | 236.0 | 193.0 | 162.0 | 148.0 | 115.0 | 86.0 | 73.0 | ||
| Середній ПВ=25% | - | - | 205.0 | 168.0 | 141.0 | 129.9 | 100.0 | 75.0 | 63.0 | ||
| Важкий ПВ=40% | - | - | 174.0 | 143.0 | 120.0 | 110.0 | 85.0 | 64.0 | 54.0 | ||
| Безперервний ПВ=100% | - | - | 82.0 | 72.0 | 51.0 | 45.0 | 33.0 | 24.0 | 21.3 | ||
| 1250 | Особливо легкий | - | - | - | - | 370.0 | 330.0 | 250.0 | 205.0 | 175.0 | |
| Легкий ПВ=15% | - | - | - | - | 196.0 | 172.0 | 127.0 | 105.0 | 89.0 | ||
| Середній ПВ=25% | - | - | - | - | 171.0 | 150.0 | 111.0 | 91.0 | 78.0 | ||
| Важкий ПВ=40% | - | - | - | - | 145.0 | 128.0 | 95.0 | 77.0 | 66.0 | ||
| Безперервний ПВ=100% | - | - | - | - | 64.0 | 56.0 | 41.6 | 30.0 | 24.5 | ||
| 1500 | Особливо легкий | - | - | - | - | - | 385.0 | 300.0 | 240.0 | 205.0 | |
| Легкий ПВ=15% | - | - | - | - | - | 186.0 | 137.0 | 127.0 | 103.0 | ||
| Середній ПВ=25% | - | - | - | - | - | 162.0 | 119.0 | 106.0 | 90.0 | ||
| Важкий ПВ=40% | - | - | - | - | - | 138.0 | 101.0 | 90.0 | 76.0 | ||
| Безперервний ПВ=100% | - | - | - | - | - | 68.0 | 50.0 | 35.5 | 29.6 | ||
Розміри конічного кінця вхідного вала
| Типорозмір редуктора | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
|
РМ-850 |
вхідний | 90 | 83.50 | М64х4 | 130 | 170 | 130 | 22 | 14 | 5 |
Розміри циліндричного вихідного кінця вала
| Типорозмір редуктора | Вал | d2 | d1 | l | l1 | b | h | t |
|
РМ-850 |
выходной | 130 m 6 | 150 | 550 | 200 | 32 | 141 | - |
Розміри кінця вихідного валу у вигляді зубчастої муфти
| Типорозмір редуктора | Вал | m | z | b | L | L1 | k | B | d | d1 |
|
РМ-850 |
вихідний | 8 | 54 | 50 | 73 | 72 | 40 | 78 | 190 f 7 | 260 f 9 |
Варіант складання редуктора
Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип редуктораЦиліндричний
- Кількість робочих ступенів2
- Частота обертання вхідного валу1500
- Вага1230
- Розташування валів редуктораГоризонтальне
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна
- Передавальне число31.5
- СтанНове
