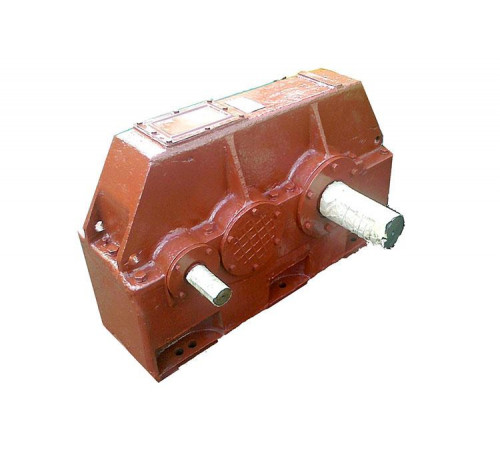

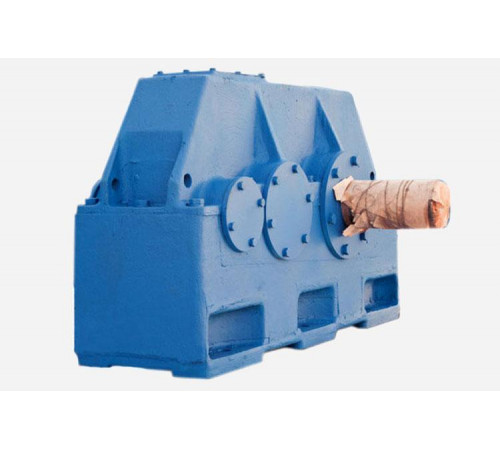

Редуктор Ц2Н-630 з передачею Новікова

Тип редуктора

Передаточне ставлення

Частота обертання вхідного валу, хв^-1

Номінальний крутний момент на вихідному валу, Н*м

Ц2Н-630

8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50

від 750 до 1500

71000 ... 75000

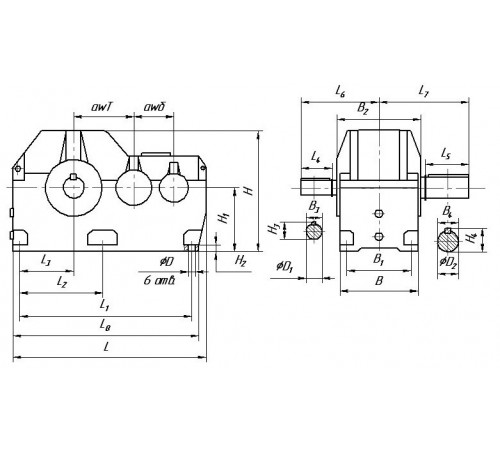

Типорозмір

i

a_wб

a_wт

L

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

D

D₁

D₂

Ц2Н-630

8 - 28

400

630

1960

1770

970

575

210

360

610

760

1920

660

52

110

220

31,5-50

170

570

80

Типорозмір

i

H

H1

H2

H3

H4

B

B1

B2

B3

B4

Ц2Н-630

8 - 28

1220

630

60

116

231

650

540

760

28

50

31,5-50

85

22

Типорозмір

Необхідність струминної системи змащення при передавальних відносинах

Діаметр труби колектора, øg

Розміри під патрубок для відводу масла

Ц2Н-630

8,0 /  35,5

40,0; 45,0; 50,0

G11/2 - B

d

d1

d2

d3

потрібне струменеве мастило

струменеве мастило не вимагається

110

210

М16-7Н

170

Типорозмір редуктора

Ц2Н-630

Номінальне передавальне відношення, i

8

9,0

10

11,2

12,5

14

16,0

18

20

22,4

25

28

31,5

35,5

40

45

50

Номінальний обертальний момент на тихохідному валу, Т, Н*м

71000

75000

71000

Номінальна частота обертання швидкохідного вала, с-1 (об/хв)

12,5 (750)

16,(6) (1000)

25 (1500)

Номінальні радіальні консольні навантаження, прикладене в середині посадочної поверхні вихідного кінця валу, Н

швидкохідного

10000

8000

6200

5200

4800

тихоход.

циліндр. кінець

 66500

68500

66500

кінець вала у вигляді частини зубчастої п/м

79800

82200

79800

Маса, кг

3691

Характеристика

Значення

Режим роботи

Безперервний і повторно-короткочасний, тобто при змінних навантаженнях з періодичними зупинками

Тривалість роботи

До 24 годин на добу або з періодичними зупинками

Тип навантаження

Одного напряму чи реверсивна

Обертання валів

У будь-яку сторону

Середа

Неагресивна, атмосфера типу I і II по ГОСТ 15150-69 при запиленості повітря не більше 10 мг/м³

Кліматичне виконання

У1, У2, У3, УХЛ-4, Т1, Т2, Т3 і О4 по ГОСТ 15150
