Новинка
- ВиробникKrepZevs
- НаявністьВ наявності
120100.00 грн./шт.
3 або більше -
114095.00 грн./шт.
- ТипРедуктор
- Тип редуктораЦиліндричний
- Усі характеристики
- Мінімальна сумма замовлення - 2000 грн
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Дослідна команда: Виробництвом стандартних та спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.
120100.00 грн./шт.
3 або більше -
114095.00 грн./шт.

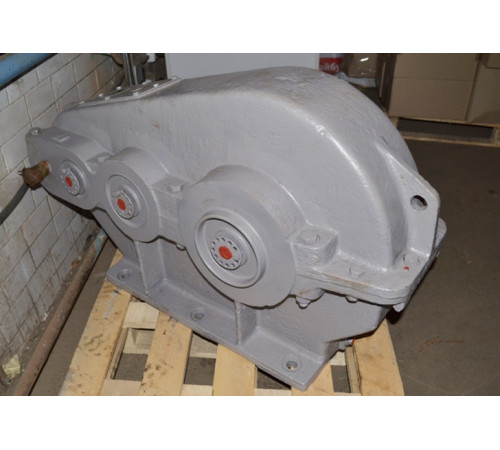

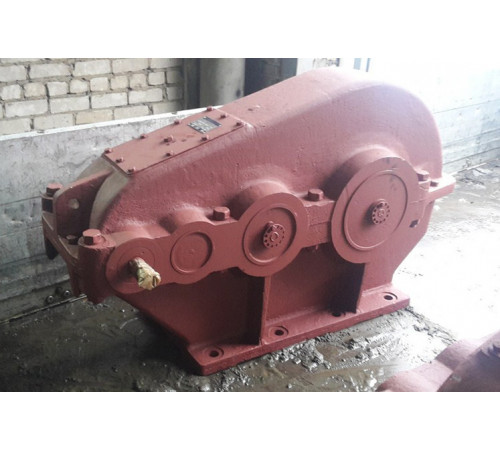

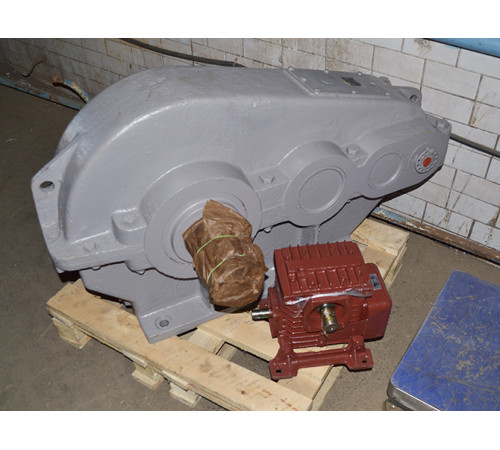

Редуктор ЦТНД-400 триступінчастий циліндричний із зачепленням Новікова
Циліндричні редуктори ЦТНД-400 - спеціалізовані пристрої, що використовуються для встановлення в приводах конвеєрів, живильників, елеваторів у вугільній справі, а також в інших областях, де потрібне використання такого потужного механізму. Зчеплення зубчастих пар у триступінчастому перетворювачі здійснюється завдяки передачі Новікова, що говорить про наступні переваги пристрою:
- можливість працювати за значних навантажень;
- швидка оброблюваність зубів і швидкий вихід перетворювача на необхідні робочі параметри;
- менша чутливість до перекосів зубчастих коліс через особливу форму зубів.
Пристрій розрахований на експлуатацію в горизонтальному положенні під час встановлення на лапи.
Використовуйте можливість отримати детальну консультацію від менеджерів заводу «Зевс», щоб купити редуктор ЦНТД в Україні з оптимальними для вас параметрами. Наші досвідчені фахівці допоможуть вам визначитися з необхідним обладнанням, а також нададуть всю інформацію про особливості його використання, встановлення та застосування у різних умовах. У нас ви отримаєте:
- ввічливе та компетентне спілкування;
- всю необхідну документацію на товар, що купується;
- можливість отримати замовлення у будь-якому приймальному пункті України у короткий термін;
- гарантію, що триває рік з моменту придбання перетворювача або комплектуючого обладнання;
- знижки за необхідності купити редуктори оптом.
Конструкція редуктора ЦТНД
Умови застосування редуктора
|
Характеристика |
Значення |
|
Тип навантаження |
Постійний, знакозмінний |
|
Можливе обертання валів |
В обидві сторони |
|
Частота обертання вхідного вала |
750 - 1500 об/хв |
|
Кліматичне виконання |
У, Т, УХЛ, О для категорії розміщення 1 - 4 за ГОСТ 15150-69 |
|
Розташування валів |
горизонтальне |
|
Можливі міжосьові відстані, мм |
315, 400, 500 |
|
Діапазон передавальних чисел |
63-160 |
Технічні характеристики
|
Технічна характеристика |
ЦТНД-400 |
|
Передавальні числа |
63, 80, 100, 125,160 |
|
Допустиме радіальне консольне навантаження, на тихохідному валу, Н |
32600 |
|
Номінальний момент, що крутить, на тихохідному валу, Н•м |
17000 |
|
ККД |
0.96 |
|
Маса, кг |
911 |

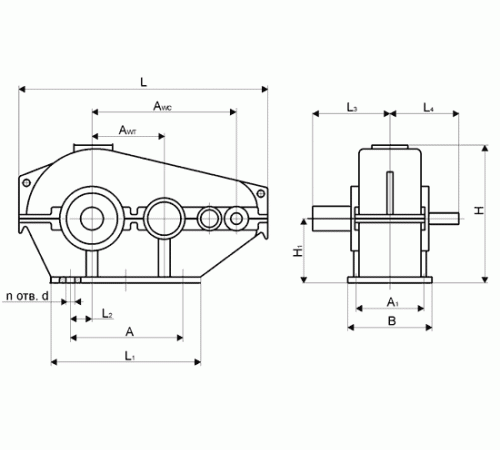

Габаритні і приєднувальні розміри
|
Тип редуктора |
Awt |
Awс |
A |
A1 |
B |
H |
H1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
|
ЦТНД-400 |
400 |
810 |
720 |
340 |
430 |
820 |
425 |
1385 |
860 |
170 |
307 |
455 |
33 |
8 |
Приєднувальні розміри вхідних і вихідних валів
Циліндричний тип
|
Тип редуктора |
Вхідний вал |
Вихідний вал |
||||||
|
d |
I |
b |
t |
d |
I |
b |
t |
|
|
ЦТНД-400 |
40k6 |
82 |
12 |
43 |
140m6 |
200 |
36 |
148 |
Конічний тип
|
Тип редуктора |
Швидкохідний вал |
Тихохідний вал |
||||||||||
|
d |
d1 |
I |
I1 |
b |
t |
d |
d1 |
I |
I1 |
b |
t |
|
|
ЦТНД-400 |
40 |
M24x2 |
110 |
82 |
10 |
21 |
160 |
M125x4 |
300 |
240 |
36 |
82 |
Варіанти складання редуктора ЦТНД

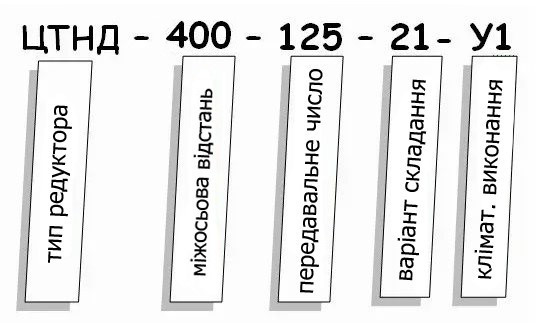

Приклад умовного позначення редуктора ЦТНД
Технічні характеристики
- ТипРедуктор
- Тип редуктораЦиліндричний
- Кількість робочих ступенів3
- Частота обертання вхідного валу1500
- Вага911
- Розташування валів редуктораГоризонтальне
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна
- Матеріал корпусуалюміній, сталь, чавун
- СтанНове
