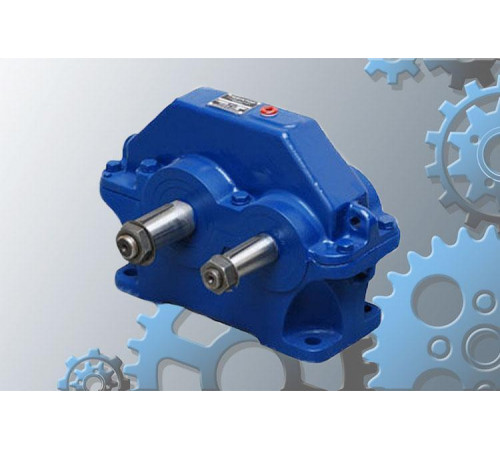

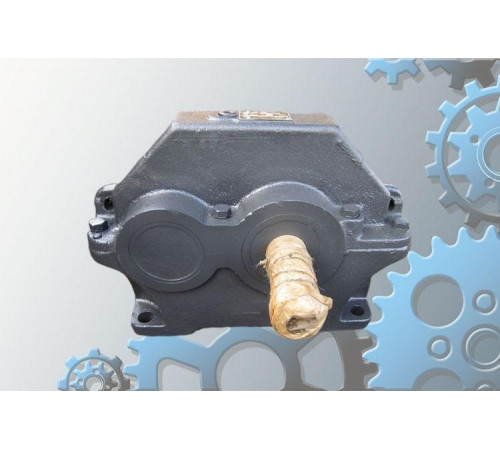

Універсальні редуктори ЦУ-160 циліндричні одноступінчасті
Циліндричний редуктор ЦУ-160 – це перетворювач механічного типу, що дозволяє здійснювати робочі процеси раціональніше. Установка такого механізму відбувається відразу після високооборотного двигуна (вхідна частота може досягати 1800об/хв) і не вимагає багато вільного простору, адже редуктор є вузьким та одноступінчастим.
Конструкція редуктора ЦУ-100
Умови експлуатації
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне, одного напрямку, реверсивне |
|
Режим роботи |
Постійний, з періодичними зупинками |
|
Можливе обертання валів |
Без переваг у будь-яку сторону |
|
Частота обертання вхідного вала |
Не більше 1800 об/хв |
|
Тип атмосфери і запиленість |
Атмосфера типу I і II за ГОСТ 15150-69 при запиленості повітря не більше 10мг/м3 |
|
Кліматичне виконання |
У і Т (для категорії розміщення 1...3) і УХЛ і О (для категорії 4) згідно ГОСТ 15150-69 |
У компанії «Зевс» ви можете купити редуктор ЦУ з міжосьовими відстанями від 100 до 250 (мм) та передатними числами 2, 2.5. 3.15, 4, 5, 6.3 одиниць. Наші механізми завжди проходять ретельну перевірку на биття та інші відхилення від норми перед поправкою покупцю. Ми гарантуємо високу якість обладнання, що надається, і даємо на нього річну гарантію. На редуктор ЦУ ціна в нашій компанії нижча за ринкову. Звертайтесь до нас, щоб вигідно купити редуктори оптом та в роздріб.
Технічні характеристики редуктора ЦУ
|
Типорозмір редуктора |
Номінальний момент, що крутить, на вихідному валу Мт, Нм |
Допустиме радіальне навантаження, Н |
Об'єм масла, що заливається, л |
Маса, кг |
||
|
На вхідному валу, Fвх |
На вихідному валу, Fвих |
|||||
|
ЦУ-160 |
1000 |
1000 |
4000 |
2 |
75 |
|
Габаритні і приєднувальні розміри редукторів ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
||||
|
ЦУ-160 |
160 |
355 |
125 |
175 |
185 |
170 |
335 |
28 |
218 |
218 |
475 |
195 |
136 |
125 |
||||
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|||||
|
ЦУ-160 |
412 |
14 |
16 |
45 |
55 |
М30х2,0 |
М36х3,0 |
24 |
М24х1,5 |
63 |
75 |
9 |
10 |
|||||
Вхідний (вихідний) вал редуктора ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
||||
|
ЦУ-160 |
160 |
355 |
125 |
175 |
185 |
170 |
335 |
28 |
218 |
218 |
475 |
195 |
136 |
125 |
||||
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|||||
|
ЦУ-160 |
412 |
14 |
16 |
45 |
55 |
М30х2,0 |
М36х3,0 |
24 |
М24х1,5 |
63 |
75 |
9 |
10 |
|||||

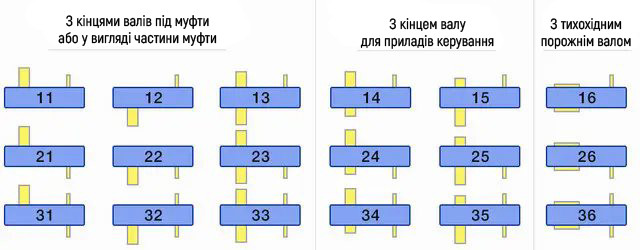

Варіанти складання

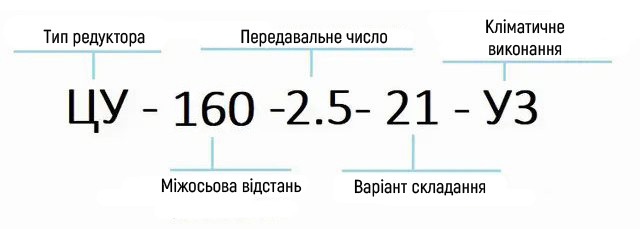

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип комплектуючогоКорпус
- Тип редуктораЦиліндричний
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага27
- Розташування валів редуктораГоризонтальне
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна, реверсивна
- Матеріал корпусуЧавун
- СтанНове
