- ВиробникKrepZevs
- НаявністьВ наявності
- ТипРедуктор
- Тип комплектуючогоКорпус
- Усі характеристики
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

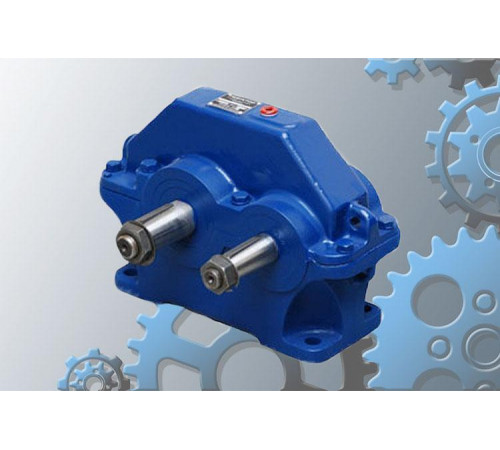

Універсальні редуктори ЦУ-160-2 циліндричні одноступінчасті
Циліндричний редуктор ЦУ-160-2 є універсальним механізмом, що використовує один ступінь, що редукує, і циліндричну передачу для здійснення перетворювальної функції. Редуктор цього типу є одноступеневим. Цей факт разом із вузьким корпусом робить механізм перетворювача компактним і відносно легким.

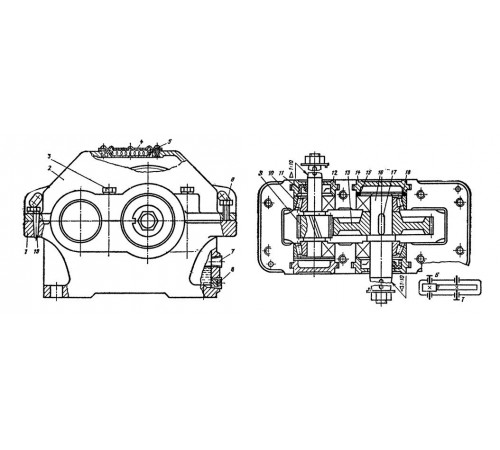

Конструкція редуктора ЦУ
Умови експлуатації
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне, одного напрямку, реверсивне |
|
Режим роботи |
Постійний, з періодичними зупинками |
|
Можливе обертання валів |
Без переваг у будь-яку сторону |
|
Частота обертання вхідного вала |
Не більше 1800 об/хв |
|
Тип атмосфери і запиленість |
Атмосфера типу I і II за ГОСТ 15150-69 при запиленості повітря не більше 10мг/м3 |
|
Кліматичне виконання |
У і Т (для категорії розміщення 1...3) і УХЛ і О (для категорії 4) згідно ГОСТ 15150-69 |
На заводі "Зевс" виробляється промислове обладнання будь-якої складності. У нас ви можете купити редуктор ЦУ-160 за низькою ціною, зменшеною по відношенню до ринкової. Якщо вам потрібно купити редуктор оптом, то звертайтесь до наших спеціалістів у телефонному режимі. Гарантуємо високу якість обладнання, що поставляється, представляємо річну гарантію на редуктори. Відправка може бути здійснена в будь-яке місто України.
Технічні характеристики редуктора ЦУ
|
Типорозмір редуктора |
Номінальний момент, що крутить, на вихідному валу Мт, Нм |
Допустиме радіальне навантаження, Н |
Об'єм масла, що заливається, л |
Маса, кг |
||
|
На вхідному валу, Fвх |
На вихідному валу, Fвих |
|||||
|
ЦУ-160 |
1000 |
1000 |
4000 |
2 |
75 |
|
Габаритні і приєднувальні розміри редукторів ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-160 |
160 |
355 |
125 |
175 |
185 |
170 |
335 |
28 |
218 |
218 |
475 |
195 |
136 |
125 |
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-160 |
412 |
14 |
16 |
45 |
55 |
М30х2,0 |
М36х3,0 |
24 |
М24х1,5 |
63 |
75 |
9 |
10 |
Вхідний (вихідний) вал редуктора ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-160 |
160 |
355 |
125 |
175 |
185 |
170 |
335 |
28 |
218 |
218 |
475 |
195 |
136 |
125 |
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-160 |
412 |
14 |
16 |
45 |
55 |
М30х2,0 |
М36х3,0 |
24 |
М24х1,5 |
63 |
75 |
9 |
10 |

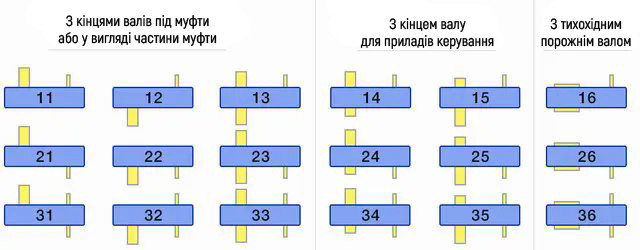

Варіанти складання

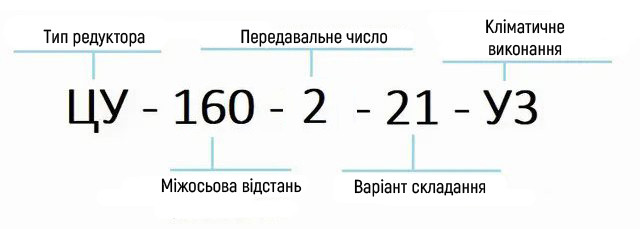

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип комплектуючогоКорпус
- Тип редуктораЦиліндричний
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага27
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число2
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна, реверсивна
- Матеріал корпусуЧавун
