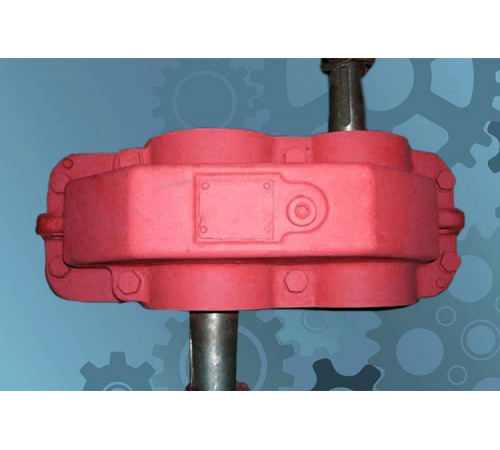

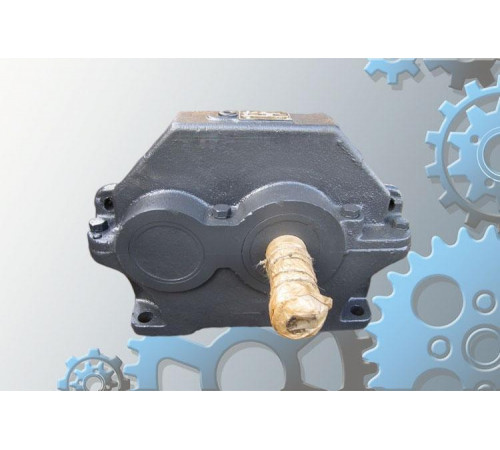

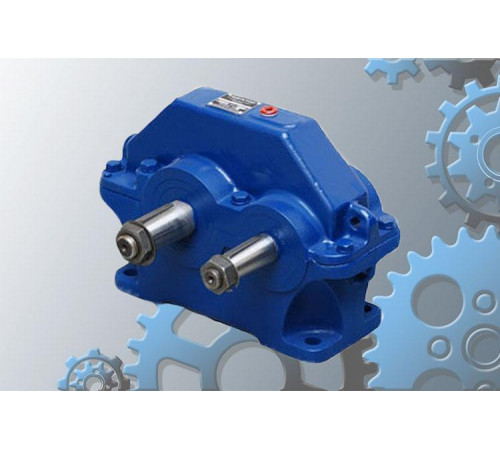

Універсальні редуктори ЦУ-250-2.5 циліндричні одноступінчасті
Редуктор ЦУ-250-2.5 - це загальнопромисловий пристрій циліндричного типу, що використовує один ступінь, що редукує, для забезпечення раціональної роботи всієї приводної системи. Механізм цього типу активно використовується в комплектації приводом загального призначення. Він має вузький корпус, завдяки якому може бути встановлений у приміщеннях, що мають обмеження у просторі.

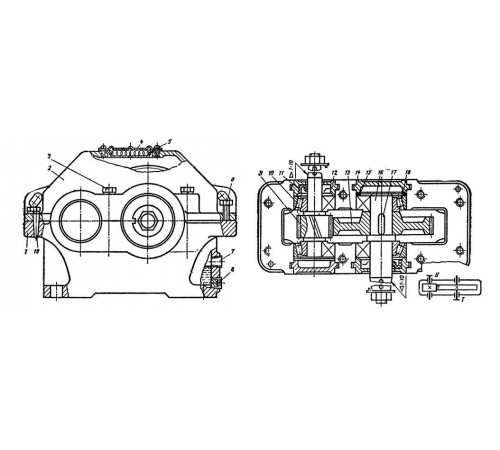

Конструкція редуктора ЦУ
Умови експлуатації
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне, одного напрямку, реверсивне |
|
Режим роботи |
Постійний, з періодичними зупинками |
|
Можливе обертання валів |
Без переваг у будь-яку сторону |
|
Частота обертання вхідного вала |
Не більше 1800 об/хв |
|
Тип атмосфери і запиленість |
Атмосфера типу I і II за ГОСТ 15150-69 при запиленості повітря не більше 10мг/м3 |
|
Кліматичне виконання |
У і Т (для категорії розміщення 1...3) і УХЛ і О (для категорії 4) згідно ГОСТ 15150-69 |
На заводі «Зевс» виробляють, а потім реалізують редуктори ЦУ-250, купити які ви також можете і в інших міжосьових відстанях і в будь-якому можливому передатному відношенні. Ми допоможемо підібрати найкращий перетворювач за найвигіднішою вартістю. У нас на редуктор ЦУ ціна знижена через роботу з клієнтами безпосередньо. Якщо у вас виникли питання, звертайтеся до наших консультантів - вони допоможуть вам зробити раціональний вибір.
Технічні характеристики редукторів ЦУ
|
Типорозмір редуктора |
Термічна потужність, кВт |
|||||
|
Номінальні передавальні числа |
||||||
|
2 |
2,5 |
3,15 |
4 |
5 |
6,3 |
|
|
ЦУ-250 |
127 |
118 |
108 |
97 |
87 |
76 |
|
Типорозмір редуктора |
Номінальний момент, що крутить, на вихідному валу Мт, Нм |
Допустиме радіальне навантаження, Н |
Об'єм масла, що заливається, л |
Маса, кг |
||
|
На вхідному валу, Fвх |
На вихідному валу, Fвих |
|||||
|
ЦУ-250 |
4000 |
3000 |
8000 |
7,5 |
250 |
|
Габаритні і приєднувальні розміри редуктора ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-250 |
250 |
545 |
185 |
250 |
265 |
265 |
530 |
40 |
280 |
315 |
710 |
290 |
212 |
190 |
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-250 |
615 |
20 |
25 |
70 |
90 |
М48х3,0 |
М64х4,0 |
28 |
М24х1,5 |
100 |
130 |
12 |
14 |
Вхідний вал редуктора ЦУ
|
Типорозмір редуктора |
l1 |
l2 |
l3 |
l4 |
t1 |
t2 |
|
ЦУ-250 |
105 |
130 |
140 |
170 |
7,5 |
9,0 |

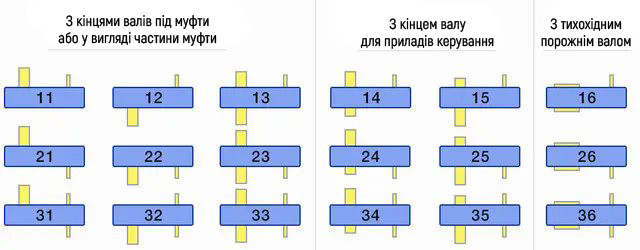

Варіанти складання

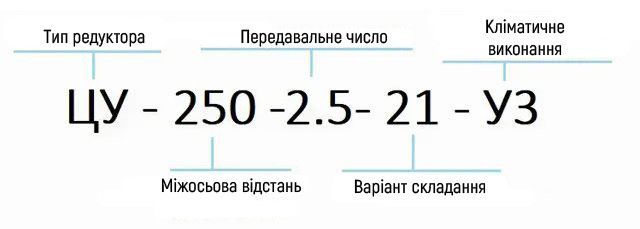

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип комплектуючогоКорпус
- Тип редуктораЦиліндричний
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число2.5
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна, реверсивна
- Матеріал корпусуЧавун
- СтанНове
