Новинка
- ВиробникKrepZevs
- НаявністьВ наявності
16.00 грн./шт.
500 або більше -
15.20 грн./шт.
- Вид шайбиСтопорна з лапками
- Внутрішній діаметр22.5
- Усі характеристики
- Мінімальна сумма замовлення - 2000 грн
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Дослідна команда: Виробництвом стандартних та спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.
16.00 грн./шт.
500 або більше -
15.20 грн./шт.

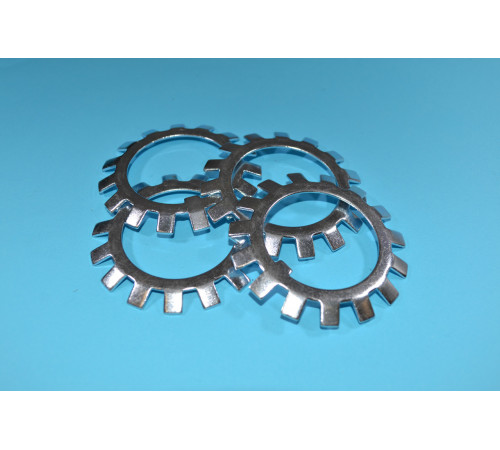

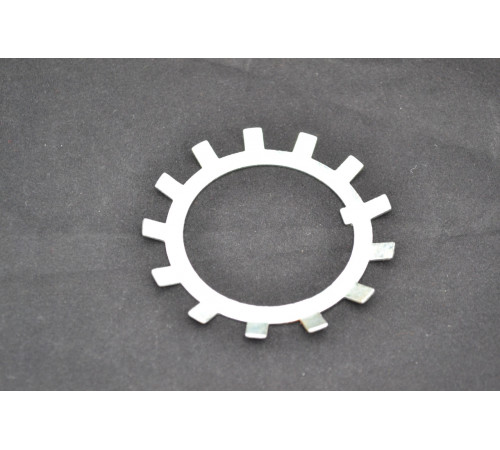

Стопорна багатолапчаста шайба Ф22 ГОСТ 11872 80, DIN 5406
Для фіксації елементів на валах найбільш надійним і часто використовується кріпленням є пара - шліцева гайка М22 і багатолапчаста шайба Ф22.
Шайба стопор Ф22 має незвичайну конструкцію, що забезпечує стопоріння з'єднання:
- на внутрішній стороні металовиробу знаходиться одна лапка, яку заводять у шліц на валу;
- зовнішня сторона доповнена лапками, кількість та розташування яких залежить від типорозміру та стандарту, за яким виконані вироби. Так за ГОСТ 11872-89 лапки шайби Ф22 можуть бути розташовані по зовнішньому діаметру або згруповані на двох сторонах. Згідно з DIN 5406 зовнішні лапки розташовані рівномірно.

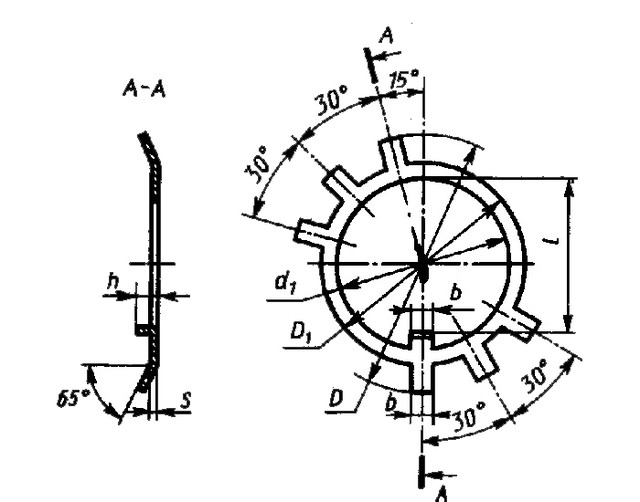

Розміри шайби багатолапчастої Ф22 (мм):
|
Характеристика |
Позначення |
Значення |
|
Внутрішній діаметр |
d1 |
22.5 |
|
Діаметр описаного кола |
d2 |
40 |
|
Зовнішній діаметр |
d3 |
30 |
|
Ширина лапки |
b |
4.8 |
|
Відстань до виступу |
l |
19 |
|
Радіус скруглення, не більше |
r |
0.5 |
|
Товщина шайби |
s |
1 |
|
Вага однієї шайби, г |
|
3.77 |
Звернувшись до менеджерів компанії «Зевс», Ви зможете купити кріплення з нержавіючої сталі, латуні або конструкційних сталей. Доставляємо замовлення у будь-який регіон країни. Гарантія якості виробу – 36 місяців із моменту придбання. Для постійних клієнтів та оптових покупців діє гнучка система знижок. Ціна металовиробів вас порадує, тому що ми завжди прагнемо довгострокових взаємовигідних відносин з клієнтами, а не одноразової вигоди. Телефонуйте!
Технічні характеристики
- Вид шайбиСтопорна з лапками
- Внутрішній діаметр22.5
- Зовнішній діаметр30
- Товщина шайби1
- Матеріал шайбиСталь
- Гарантійний термін36
- СтанНове
