Шпилька М22 ГОСТ 22038-76, DIN 835 з загвинчуваним кінцем довжиною 2d

Виробник
KrepZevs
Наявність
В наявності

180.00 грн.

Тип шпильки
Різьбова
Матеріал шпильки
Сталь
Усі характеристики

Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

180.00 грн.

Шпилька М22 ГОСТ 22038-76, DIN 835 з загвинчуваним кінцем довжиною 2d

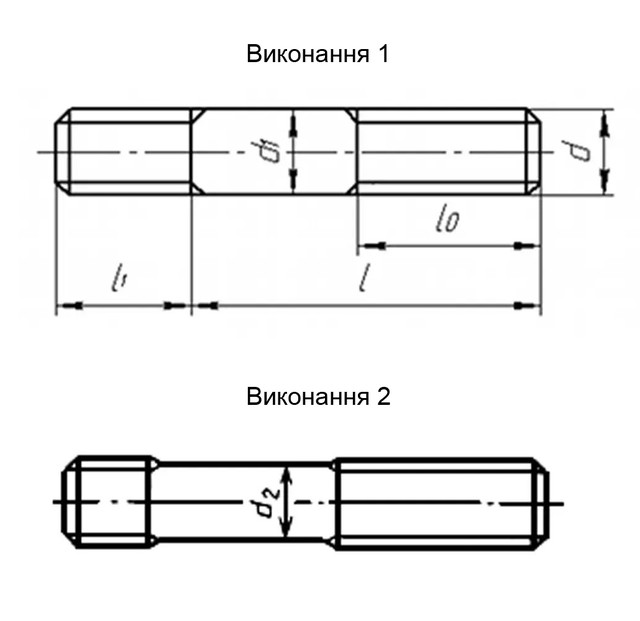

Виготовлення шпильок, у яких довжина кінця, що загвинчується, дорівнює величині подвоєного діаметра різьби, регламентується стандартами ГОСТ 22038-76 і DIN 835 і може бути виконана у двох виконаннях:

У 1-му діаметри різьбової та безрізьбової частин однакові.
У 2-му діаметр різьбової частини перевищує діаметр безрізьбовий.

Для установки штанги ГОСТ 22038-76 її вкручується частина вводиться в різьбові отвори однієї деталі, а вільну гайкову частину зістиковують з наскрізними отворами іншої.

Шпилька М22 ГОСТ 22038 DIN 835

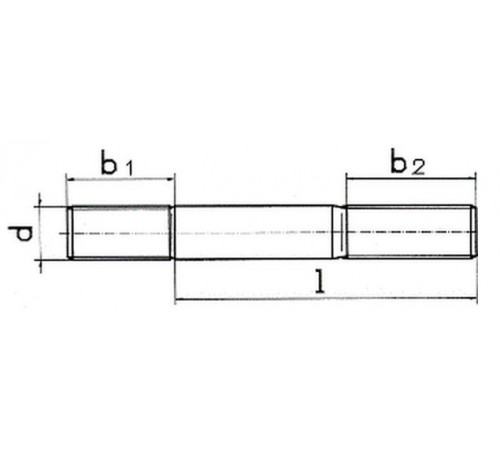

Технічні характеристики шпильки М22 ГОСТ 22038-76, DIN 835 (мм):

Крок різьби	P	великий	2.5
		дрібний	1.5
Діаметр стрижня	d		22
Довжина загвинчуваного кінця	e		44
Довжина гайкового кінця	b	l≤120	50
		125˂l≤200	56
		l˃200	69

Таблиця теоретичної маси шпильки М22 ГОСТ 22038-76, DIN 835

Довжина шпильки (мм)	Маса шпильки виконання 1, кг	Маса шпильки виконання 2, кг
45	232.5	227.7
48	239.7	235.4
50	245.7	240.5
55	258.9	253.3
60	272.2	266.1
65	285.4	278.9
70	300.3	291.7
75	315.2	304.5
80	330.1	317.3
85	345.1	330
90	360	342.8
95	374.9	355.6
100	389.8	368.4
105	404.7	381.2
110	419.6	394
115	434.6	406.8
120	449.5	419.6
130	479.3	445.2
140	509.2	470.8
150	539	496.3
160	566.3	521.9
170	596.2	547.5
180	626	573.1
190	655.8	598.7
200	685.7	624.3
220	745.4	675.4
240	805	726.6

Замовити шпильки з довжиною 2d ГОСТ 22038-76, DIN 835 можна на сайті компанії «Зевс» за низькою ціною.
