Шпилька різьбова фланцева ГОСТ 9066-75 М24

Виробник
KrepZevs
Наявність
В наявності

180.00 грн.

Тип шпильки
Різьбова
Матеріал шпильки
Високоміцна сталь
Усі характеристики

Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

180.00 грн.

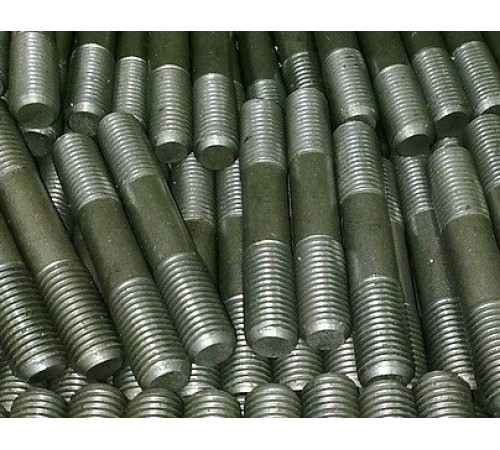

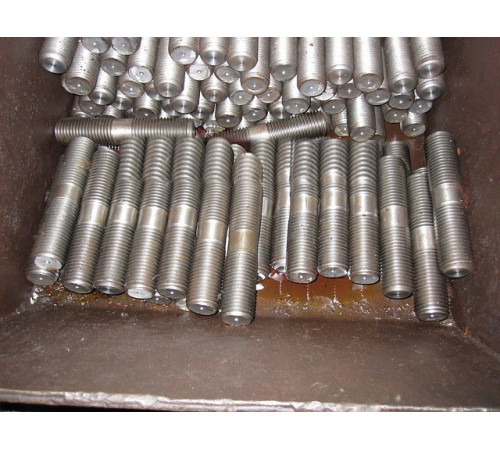

Різьбова шпилька М24 для фланцевих з'єднань ГОСТ 9066-75

Шпильки, які виготовляють відповідно до вітчизняного стандарту ГОСТ 9066-75, призначені для фланцевих з'єднань у комплекті з гайками ГОСТ 9064-75 та шайбами ГОСТ 9065-75. Вони є елементом у вигляді сталевого стрижня, на кінці якого нанесено метричне різьблення великого або дрібного кроку.

Виробляють дані вироби двох типів:

Тип А характерний однаковим діаметром різьбової та гладкої частини;
Тип Б має різний діаметр гладкої і різьбової частини. Гладка поверхня виробу має менший діаметр, ніж різьбова частина.

Кожен тип різьбової штанги М24 має два виконання:

Виконання 1 - кріплення виготовляється з однаковою довжиною різьбових кінців.
Виконання 2 - метизи мають одні кінець, що загвинчується, а один гайковий. Їхня довжина може бути різною.

Застосовують шпильки М24 ГОСТ 9066-75 типів А і Б для фланцевих з'єднань різних трубопроводів, арматури, приладів, сполучних частин парових котлів, резервуарів та будь-яких інших з'єднань з використанням фланця. Головна відмінність в експлуатації типів шпильок полягає у температурі робочого середовища. Тип А призначений для вузлів, де температура металу не перевищує 300 градусів Цельсія, тип Б встановлюють сполуки, де температура металу знаходиться в діапазоні від 300 до 650 градусів Цельсія.

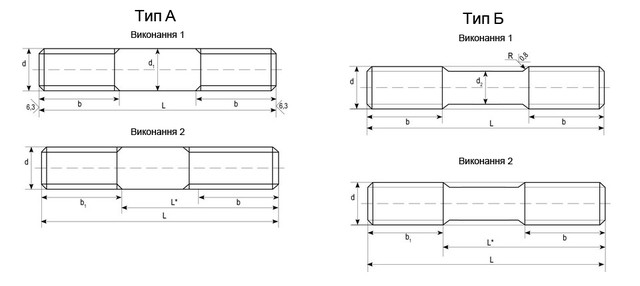

Шпилька гост 9064 купити

Технічні характеристики різьбової шпильки М24 ГОСТ 9066-75

Характеристики		Значення (мм)
Крок різьби (Р)	великий	3
Крок різьби (Р)	дрібний	2
Діаметр гладкої частини для типу Б (d2)	з великим кроком	20
Діаметр гладкої частини для типу Б (d2)	з дрібним кроком	21
Довжина кінця, що загвинчується (b1)		35
Довжина різьбового кінця (b)	довжина шпильки від 45 – 95 (мм)	48
Довжина різьбового кінця (b)	довжина шпильки від 100 – 150 (мм)	58

Таблиця теоретичної ваги шпильки М24 ГОСТ 9066-75

Довжина шпильки (мм)	Маса шпильки типу А виконання 1 і 2, кг	Маса шпильки типу Б виконання 1, кг	Маса шпильки типу Б виконання 2, кг
110	0,336	0,328	0,313
120	0,371	0,358	0,336
130	0,407	0,388	0,360
140	0,442	0,418	0,383
150	0,477	0,448	0,406
160	0,513	0,477	0,430
170	0,548	0,507	0,453
180	0,584	0,537	0,477
190	0,620	0,567	0,500
200	0,655	0,597	0,524
210	0,691	0,627	0,547
220	0,726	0,656	0,570
230	0,761	0,686	0,594
240	0,797	0,716	0,617
250	0,833	0,746	0,641

Замовити різьбові шпильки для фланцевих з'єднань ГОСТ 9066-75 можна на сайті компанії «Зевс» оптом та в роздріб за доступною ціною.

Купуючи товар на нашому підприємстві ви отримуєте сертифікати якості на елементи. У нашому каталозі представлений великий асортимент металовиробів з різними типорозмірами. Доставка здійснюється по всій Україні одразу після внесення оплати. Гарантія якості на вироби – 36 місяців з моменту придбання. Для постійних клієнтів та оптових покупців діє гнучка система знижок. У разі виникнення труднощів у виборі кріплення або оформленні замовлення ви завжди можете звернутися за допомогою до наших менеджерів.
