Новинка

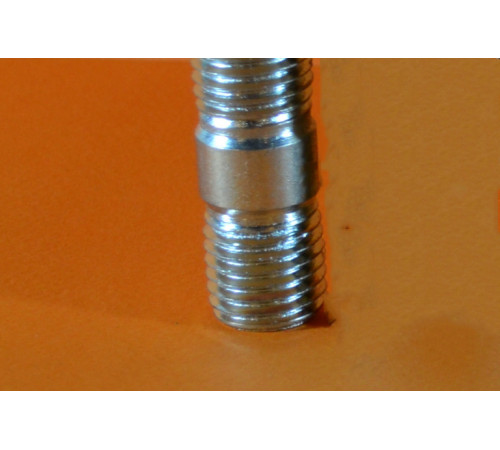

Шпилька різьбова з кінцем, що загвинчується 1.25d М20 ГОСТ 22034-76, DIN 939

Виробник
KrepZevs
Наявність
В наявності

180.00 грн.

Тип шпильки
Різьбова
Матеріал шпильки
Сталь
Усі характеристики

Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

180.00 грн.

Шпилька М20 ГОСТ 22034-76, DIN 939 різьбова з загвинчуваним кінцем довжиною 1.25d

Різьбовий стрижень М20 називається шпилькою. Якщо центральна частина стрижня гладка, а один кінець має різьблення довжиною 1,25d, то шпилька називається з вкручуваним кінцем і проводиться за стандартами ГОСТ 22034-76, 22035-76 і DIN 939. Таким чином, знаючи типорозмір металовиробу, завжди можна кінця.

Штанга М20 може мати два виконання, що відрізняються співвідношенням діаметром різьбової та гладкої частин. У 1-му виконанні вони однакові, а у 2-му діаметр різьблення більше безрізьбової частини.

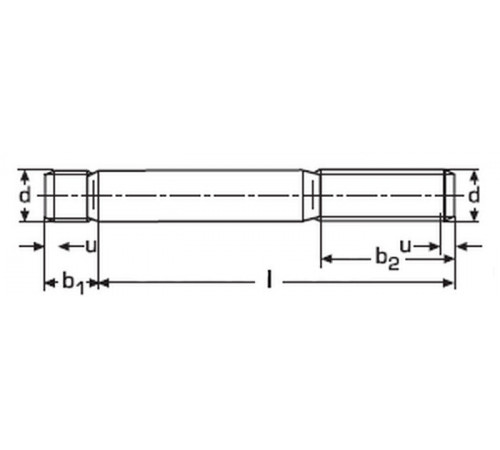

Шпилька М20 ГОСТ 22034 DIN 939

Технічні характеристики шпильки М20 ГОСТ 22034 DIN 939 (мм):

Номінальний діаметр	d		М20
Крок різьби	Р		1.5
Довжина різьблення	b		25
Довжина різьблення	b2	l≤125	46
		125≤l≤200	52
		l≤220	65
Розмір фаски	х1		6.3
Розмір фаски	х2		3.2

Таблиця теоретичної маси шпильки М20 DIN 939 (ГОСТ 22034-76)

Довжина шпильки	Виконання 1	Виконання 2
40	139.2	135.3
45	150.0	145.7
50	160.8	156.1
55	171.5	166.5
60	182.3	176.9
65	194.7	187.3
70	207.0	197.7
75	219.3	208.1
80	231.7	218.5
85	244.0	228.9
90	256.3	239.3
100	281.0	260.1
110	305.6	280.9
120	330.3	301.7
130	355.0	322.5
140	379.6	343.3
150	404.3	364.2
160	426.6	385.0
170	451.3	405.8
180	476.0	426.6
190	500.6	447.4
200	525.3	468.2
220	574.6	509.8
240	623.9	551.4

Замовити шпильки різьбові з кінцем 1.25d ГОСТ 22034-76, DIN 939 можна на сайті компанії «Зевс» за ціною нижче ринку на 3-10%.

Купуючи товар на нашому підприємстві, ви отримуєте максимальну якість металовиробу, при мінімальному терміні комплектування замовлення. Для постійних клієнтів та оптових покупців діє гнучка система знижок. Вся продукція виготовляється за вимогами ГОСТ, DIN, ISO. Ми виготовляємо кріплення за кресленнями замовника. Доставка по всій Україні одразу після внесення оплати. Гарантія якості на вироби – 36 місяців з моменту придбання. При виникненні труднощів у виборі деталей або оформленні замовлення ви завжди можете звернутися за допомогою до наших менеджерів.
