- ВиробникKrepZevs
- НаявністьВ наявності
- Призначення гвинтаКріпильний
- Форма головки гвинтаНапівкругла
- Усі характеристики
- Надійна сировина та обладнання: Компанія використовує перевірену сировину та сучасне обладнання для виробництва кріпильних елементів.
- Досвідчена команда: Виробництвом стандартних і спеціальних рішень займається команда професіоналів.
- Співпраця з виробниками: Компанія співпрацює з відповідальними заводами-виробниками з України та Європи.

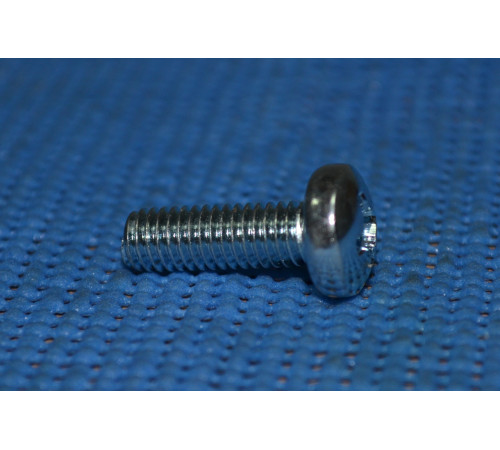

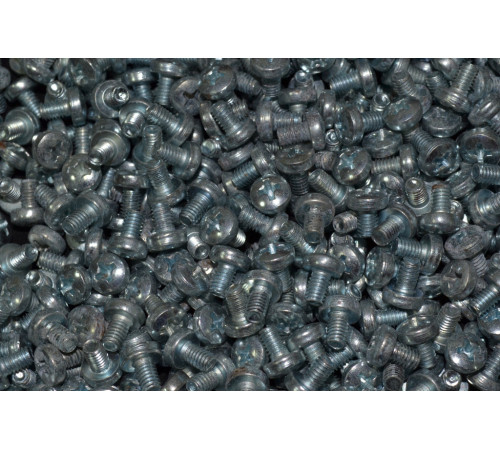

Гвинт із напівкруглою голівкою ГОСТ 17473-80
Гвинти, виконані за ГОСТ 17473-80, мають різьбовий стрижень і голівку напівкруглої форми, на якій для передачі моменту, що крутить, розташований шліц прямої (виконання 1) або хрестоподібної (виконання 2) форми.
Гвинт по DIN 7985 виробляється хрестовим шліцем PH або PZ і має голівку більшого діаметра, ніж за ГОСТ.
Кріплення з напівкруглою голівкою надає естетичного вигляду з'єднанню, оскільки закриває нерівності отвору. В основному його застосовують для кріплення елементів до конструкцій, що мають глухі різьбові отвори.
Гвинти з напівкруглою голівкою в діаметрі М4 мають розміри (мм):
|
Характеристика |
За ГОСТ 17473-80 |
За DIN 7985 |
|

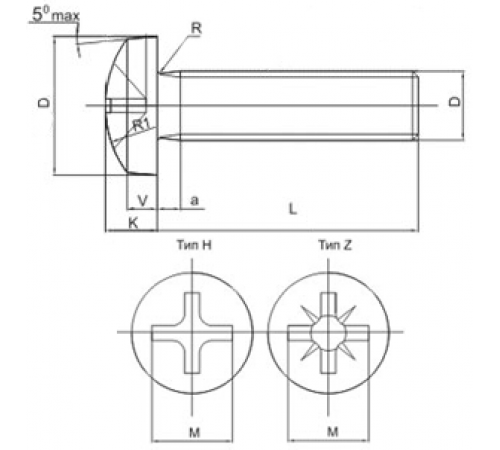

Креслення |
|
|
|
Крок різьби |
0.7 |
0.7 |
|
Діаметр голівки, D |
7.0 |
8.0 |
|
Висота голівки, k |
2.8 |
3.10 |
|
Номер шліця |
2 |
2 |
Теоретична вага 1000 гвинтів М4, кг
|
Довжина гвинта, мм |
За ГОСТ 17473-80 |
За DIN 7985 |
|
4 |
0.763 |
- |
|
5 |
0.840 |
1.40 |
|
6 |
0.916 |
1.48 |
|
7 |
0.993 |
- |
|
8 |
1.069 |
1.63 |
|
9 |
1.146 |
- |
|
10 |
1.222 |
1.79 |
|
11 |
1.299 |
- |
|
12 |
1.375 |
1.94 |
|
13 |
1.451 |
- |
|
14 |
1.528 |
2.10 |
|
16 |
1.681 |
2.25 |
|
18 |
1.834 |
2.41 |
|
20 |
1.987 |
2.56 |
|
22 |
2.139 |
2.72 |
|
25 |
2.369 |
2.94 |
|
28 |
2.598 |
3.24 |
|
30 |
2.751 |
3.44 |
|
32 |
2.904 |
- |
|
35 |
3.133 |
3.94 |
|
38 |
3.363 |
- |
|
40 |
3.516 |
4.44 |
|
45 |
- |
4.92 |
|
50 |
- |
5.40 |
Замовити гвинти із напівкруглою голівкою DIN 7985, ГОСТ 17473-80 можна на сайті компанії «Зевс» зателефонувавши нашим менеджерам.
Купуючи товар на нашому підприємстві, ви отримуєте:
- ціни нижчі за ринок на 3-10%;
- гарантію якості на вироби – 36 місяців;
- доставку по всій Україні в обумовлений термін;
- продукцію після попередньої перевірки у ВТК.
Технічні характеристики
- Призначення гвинтаКріпильний
- Форма головки гвинтаНапівкругла
- Вид шліцюПрямий (плоский)
- Форма кінця гвинтаПлоский
- Матеріал гвинтаСталь
- Метричне різьблення, М4
- Крок різьблення0.7
- Гарантійний термін36
- СтанНове
