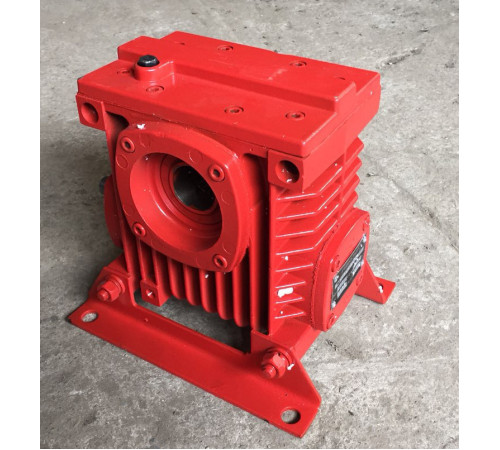

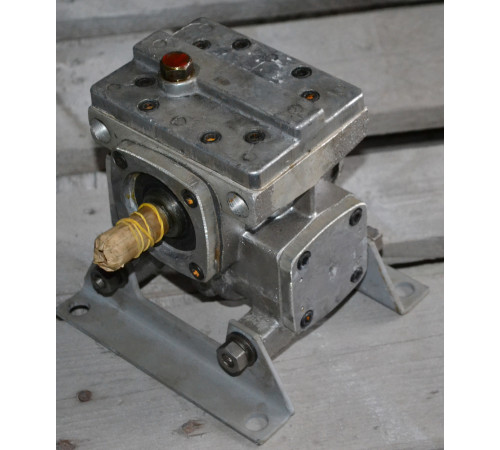

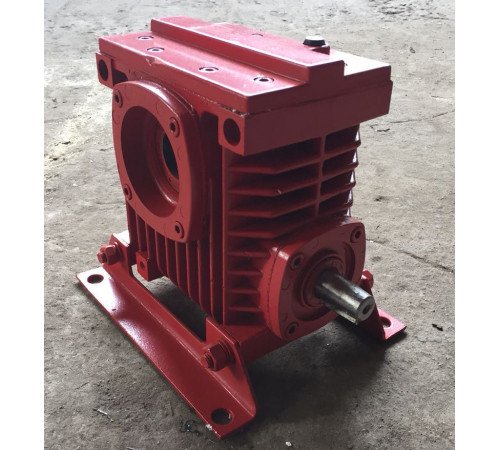

Черв'ячний редуктор 2Ч-63

Редуктор 2Ч-63 є одноступінчастим механізмом із черв'ячною передачею, яка забезпечує передачу обертального руху від двигуна до агрегату. Принцип роботи апарату полягає в перетворенні високої кутової швидкості обертання вхідного валу на нижчу на вихідному валу, підвищуючи при цьому крутний момент.

Умови застосування редуктора 2Ч-63:

пристрій розрахований на роботу з періодичними зупинками, а також у режимі 24 години;
обертання валів можливе у будь-який бік;
призначений для експлуатації у місцях з помірним, сухим та вологим тропічним кліматом, з категорією розміщення 1-4 за ГОСТ 15150-69;
максимальна швидкість, що подається на вхідний вал, не повинна перевищувати 1800 оборотів за 60 секунд.

Купити черв'ячний редуктор 2Ч, ціна якого є досить прийнятною, ви можете на сайті компанії виробника «Зевс». Сучасне обладнання, встановлене на нашому заводі, дозволяє створювати якісні пристрої, які прослужать вам багато років. Суворий контроль якості виключає будь-який шлюб. Якщо у вас виникли питання, наші менеджери нададуть вам детальну консультацію та допоможуть з вибором перетворювача. Ми здійснюємо як оптове, так і роздрібне постачання по всій Україні. Кожен редуктор має унікальний паспорт та гарантію на 12 місяців.

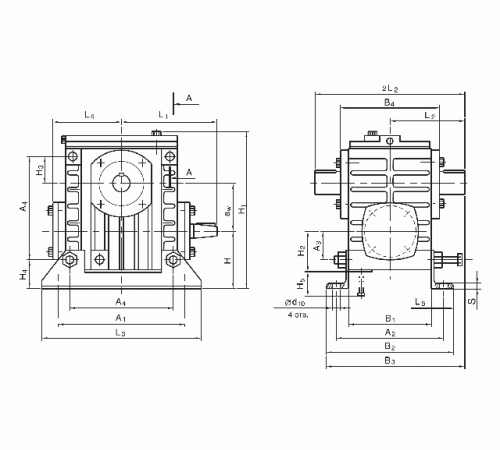

З'єднувальні і габаритні розміри черв'ячного редуктора 2Ч

Схема редуктора 2Ч

Типорозмір редуктора	a_w	А₁	А₂	А₃	А₄	B₁	B₂	B₃	B₄	H	H₁	H₂	H₃	H₄
2Ч-63	63	180	165	42	150	125	197	219	145	82	225	59	45	40

Типорозмір редуктора	H₅	L₁	L₂	L₃	L₄	L₅	b₁	b₂	d₁	d₂	d₃	d₄
2Ч-63	155	145	120	220	100	36	4	8	22	28	20.2	М8

Технічні характеристики редуктора 2Ч-63

Номінальне передатне число	Фактичне передатне число	Частота обертання вала 1500 об/хв.
Номінальне передатне число	Фактичне передатне число	М_кр на вихідному валу, Нм	ККД
8	7.75	105	0.89
10	9.75	100	0.88
12.5	12.75	93	0.88
16	15.5	110	0.84
20	19.5	104	0.83
25	25.5	95	0.81
31.5	31	116	0.74
40	39	110	0.73
50	51	100	0.68
63	63	93	0.62
80	83	83	0.6

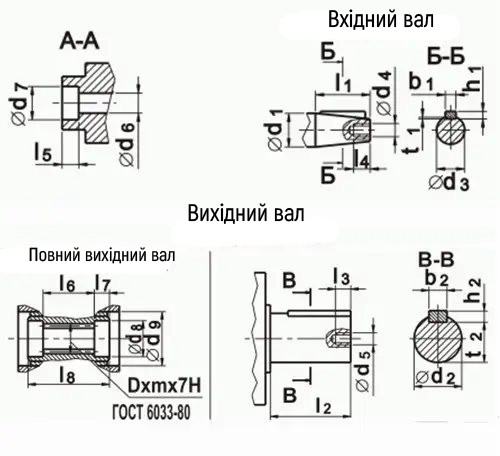

Розміри вхідних/вихідних валів редуктора

Вхідний/ вихідний вал редуктора 2Ч

Типорозмір редуктора	d₅	d₆	d₇	d₈	d₉	d₁₀	h₁	h₂	I₁	I₂	I₃	I₄	I₅	I₆
2Ч-63	М8	10.5	16	33	70	13	4	7	36	42	20	20	8	68

Типорозмір редуктора	I₇	I₈	s	t₁	t₂	Евольвентні шліци ГОСТ 6033-80	Об'єм масла, л	Маса, кг
2Ч-63	20	108	5	2.5	24	32×1.5×8Н	0.3 0.7...	13.1
