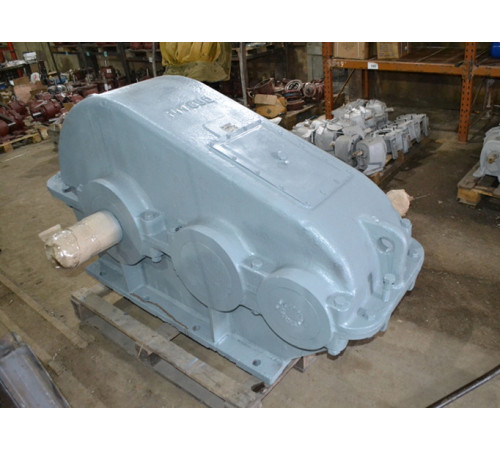

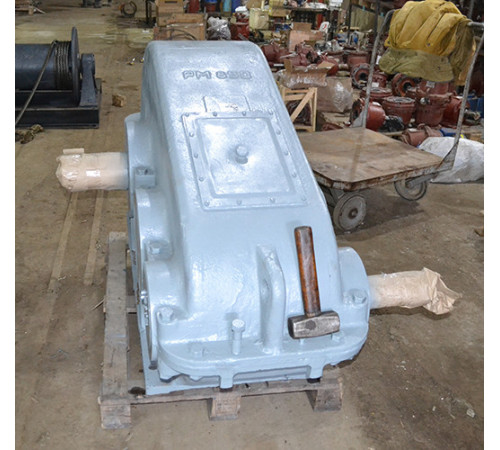

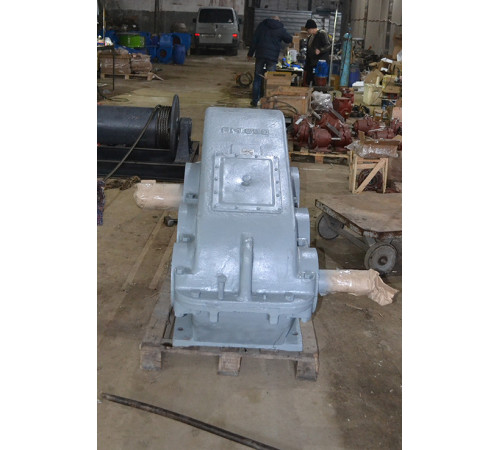

Редуктор РМ-1000-8 циліндричний
Редуктор РМ-1000-8 циліндричного типу з двома ступенями використовується як перетворювальний пристрій. За допомогою даного механізму з'являється можливість отримати оптимальні значення моменту обертання та швидкості обертання. Апарат РМ має горизонтальне виконання, зміцнюється на поверхні за допомогою високоміцних металовиробів. Виготовляється у чавунному корпусі.
Завод «Зевс» має в своєму розпорядженні достатні виробничі потужності для виготовлення високоякісного промислового обладнання. У каталозі нашої продукції ви знайдете численні агрегати та невеликі пристрої, які зможуть допомогти вам механізувати та спростити трудовий процес.
У компанії «Зевс» досвідчені консультанти нададуть повну інформацію про особливості застосування будь-яких пристроїв. Звертайтесь до нас, щоб купити редуктор РМ-1000 за найнижчою в Україні ціною на вигідних умовах.
Основні експлуатаційні характеристики перетворювача
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне |
|
Напрямок |
Прямий, реверсивний |
|
Частота обертання вхідного вала, не більше, |
1500 об/хв |
|
Температурний діапазон |
-40 - +50°C |
|
Кліматичне виконання |
У, Т (1 - 4) ГОСТ 15150-69 |
Конструкція редуктора РМ

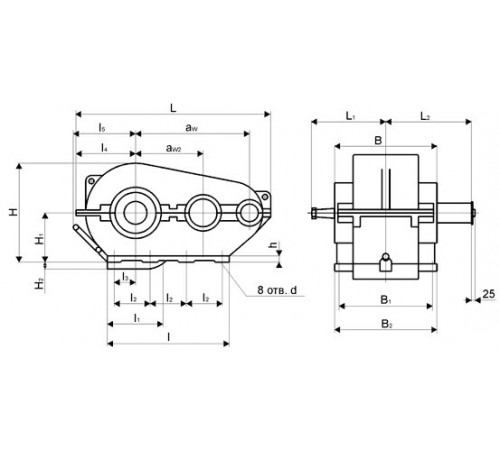

Габаритні і приєднувальні розміри
|
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
d |
n |
|
1896 |
1350 |
1050 |
350 |
695.5 |
550 |
660 |
660 |
590 |
472 |
965 |
400 |
200 |
40 |
32 |
8 |
Основні технічні характеристики
|
Передатне число, u |
Фактичне передатне число, u1 |
ККД, % |
Маса редуктора, кг |
AwЗ |
AwT |
AwБ |
Об'єм масла, що заливається, л |
|
8 |
8.23 |
98 |
2122 |
1000 |
600 |
400 |
55 |
|
Частота обертання вхідного вала, об/хв |
Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно-короткочасних режимах, Н*м для передавальних чисел |
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н |
||
|
8.0 |
Вхідний (швидкохідний) вал |
Вихідний (тихохідний) |
Вихідний |
|
|
600 |
105000 |
13000 |
176000 |
199000 |
|
750 |
- |
12000 |
164000 |
184300 |
|
1000 |
- |
10500 |
150000 |
168200 |
|
1250 |
- |
10000 |
134000 |
157000 |
|
1500 |
- |
9100 |
128000 |
154000 |
|
Частота обертання вхідного вала, об/хв |
Режим роботи |
Потужність, що підводиться до вхідного валу, кВт (при передавальному числі) |
|
8.0 |
||
|
600 |
Особливо легкий |
425.0 |
|
Легкий ПВ=15% |
355.0 |
|
|
Середній ПВ=25% |
310.0 |
|
|
Важкий ПВ=40% |
260.0 |
|
|
Безперервний ПВ=100% |
129.0 |
Розміри конічного кінця вхідного вала
|
Вал |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
b |
h |
t |
|
вхідний |
90 |
83.50 |
М64х4 |
130 |
170 |
130 |
22 |
14 |
5 |
Розміри циліндричного вихідного кінця вала
|
Вал |
d2 |
d1 |
l |
l1 |
b |
h |
t |
|
вихідний |
150 m 6 |
170 |
695.5 |
200 |
36 |
162 |
- |
Розміри вихідного кінця вала у вигляді зубчастої муфти
|
Вал |
m |
z |
b |
L |
L1 |
k |
B |
d |
d1 |
|
вихідний |
10 |
48 |
60 |
70 |
76 |
50 |
85 |
200 f 7 |
280 f 9 |
Варіант складання редуктора

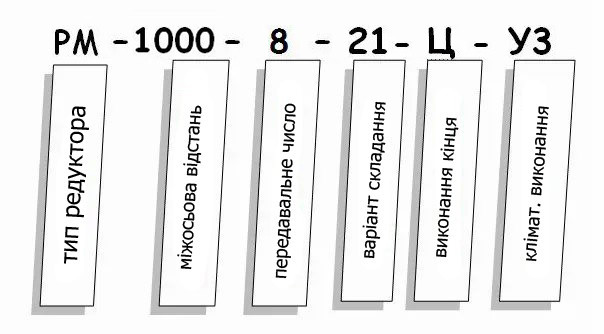

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип редуктораЦиліндричний
- Кількість робочих ступенів2
- Частота обертання вхідного валу1500
- Вага2122
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число8
- Спосіб кріпленняНа лапки
- Справжнє передавальне число8.23
- Тип робочого навантаженняпостійна, змінна
- СтанНове
