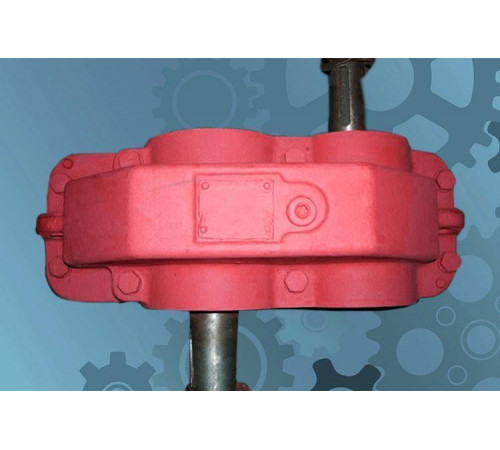

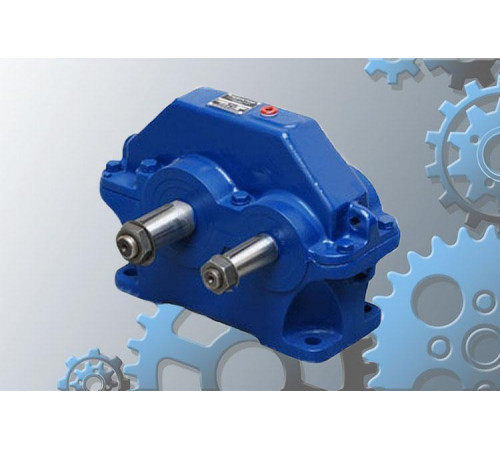

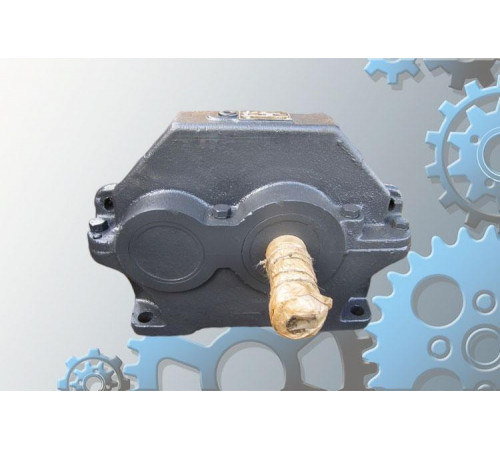

Універсальні редуктори ЦУ-100-3.15 циліндричні одноступінчасті
Циліндричний редуктор ЦУ-100-3,15 є механічним пристроєм оптимізації робочого процесу шляхом зниження частоти обертання та підвищення крутного моменту. Перетворювач даного типу особливо цінується там, де потрібно використовувати універсальний, компактний та малогабаритний механізм із високим показником ККД.
Редуктор ЦУ є горизонтальним і повинен бути розміщений відповідно до розташованої поверхні.

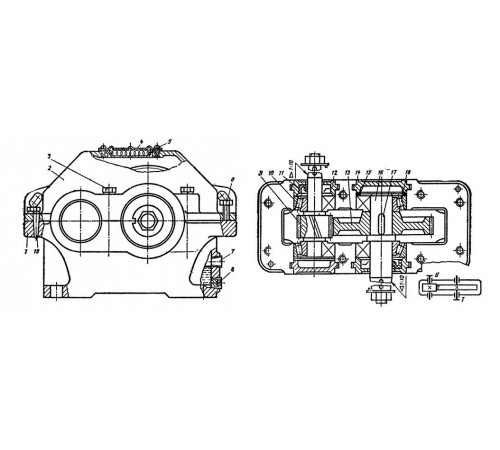

Конструкція редуктора ЦУ
Умови експлуатації
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне, одного напрямку, реверсивне |
|
Режим роботи |
Постійний, з періодичними зупинками |
|
Можливе обертання валів |
Без переваг у будь-яку сторону |
|
Частота обертання вхідного вала |
Не більше 1800 об/хв |
|
Тип атмосфери і запиленість |
Атмосфера типу I і II по ГОСТ 15150-69 при запиленості повітря не більше 10мг/м3 |
|
Кліматичне виконання |
У і Т (для категорії розміщення 1...3) і УХЛ і О (для категорії 4) згідно ГОСТ 15150-69 |
У компанії «Зевс» ви можете знайти необхідний перетворювач із великого переліку промислового обладнання, представленого на сайті. Редуктор ЦУ-100, ціна на який у нашій компанії знижена щодо ринкової і може бути ще меншою за оптового замовлення, поставляється і з іншими міжосьовими відстанями: від 100 до 250 (мм). Ми пропонуємо купити редуктор в Україні з гарантією, повним комплектом документів, що супроводжують, і можливістю отримання товару в будь-якому населеному пункті країни.
Технічні характеристики редуктора ЦУ
|
Типорозмір редуктора |
Номінальний момент, що крутить, на вихідному валу Мт, Нм |
Допустиме радіальне навантаження, Н |
Об'єм масла, що заливається, л |
Маса, кг |
||
|
На вхідному валу, Fвх |
На вихідному валу, Fвих |
|||||
|
ЦУ-100 |
250 |
500 |
2000 |
1 |
27 |
|
Габаритні і приєднувальні розміри редукторів ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|||
|
ЦУ-100 |
100 |
224 |
95 |
132 |
140 |
112 |
224 |
22 |
136 |
155 |
315 |
132 |
85 |
90 |
|||
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
||||
|
ЦУ-100 |
265 |
8 |
10 |
25 |
35 |
М16х1,5 |
М20х1,5 |
15 |
М24х1,5 |
40 |
45 |
7 |
8 |
||||
Вхідний (вихідний) вал редуктора ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
||
|
ЦУ-100 |
100 |
224 |
95 |
132 |
140 |
112 |
224 |
22 |
136 |
155 |
315 |
132 |
85 |
90 |
||
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|||
|
ЦУ-100 |
265 |
8 |
10 |
25 |
35 |
М16х1,5 |
М20х1,5 |
15 |
М24х1,5 |
40 |
45 |
7 |
8 |
|||

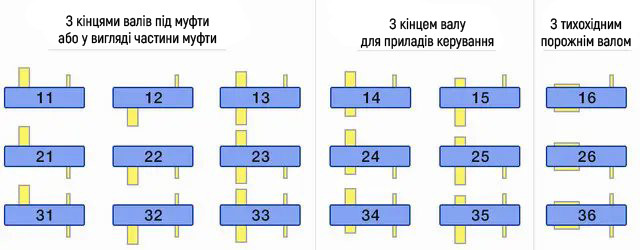

Варіанти складання

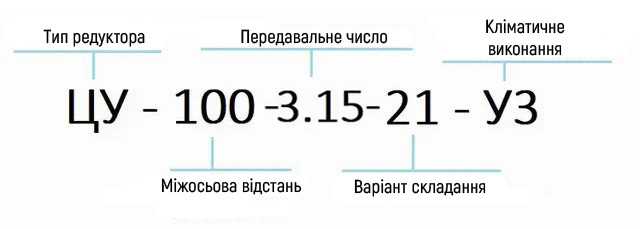

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип комплектуючогоКорпус
- Тип редуктораЦиліндричний
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага27
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число3.15
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна, реверсивна
- Матеріал корпусуЧавун
