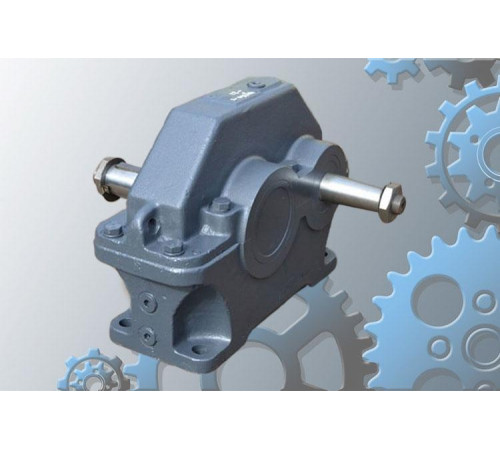

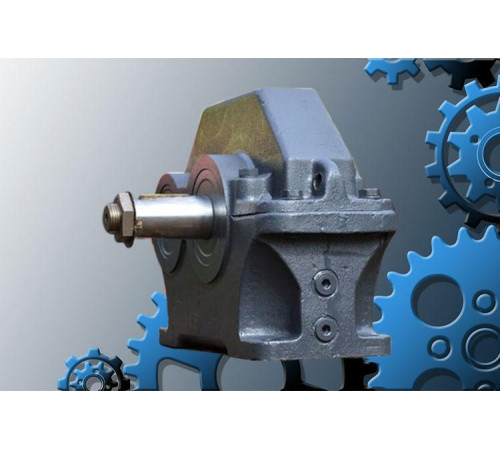

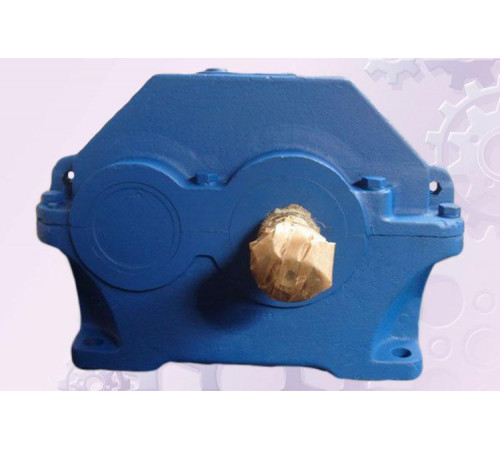

Універсальні редуктори ЦУ-100-6.3 циліндричні одноступінчасті
До найпоширенішого і найчастіше експлуатованого типу перетворювачів відносяться редуктори ЦУ-100-6.3. Це компактні механізми, що дозволяють оптимізувати роботу різноманітних операцій у промислових сферах задля досягнення раціоналізації роботи приводу.
Редуктор є циліндричним, отже, здатний працювати з високим ККД практично без виділення тепла.

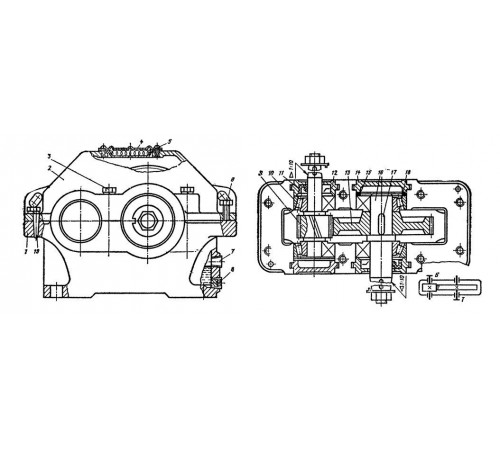

Конструкція редуктора ЦУ
Умови експлуатації
|
Характеристика |
Значення |
|
Тип навантаження |
Постійне, змінне, одного напрямку, реверсивне |
|
Режим роботи |
Постійний, з періодичними зупинками |
|
Можливе обертання валів |
Без переваг у будь-яку сторону |
|
Частота обертання вхідного вала |
Не більше 1800 об/хв |
|
Тип атмосфери і запиленість |
Атмосфера типу I і II за ГОСТ 15150-69 при запиленості повітря не більше 10мг/м3 |
|
Кліматичне виконання |
У і Т (для категорії розміщення 1...3) і УХЛ і О (для категорії 4) згідно ГОСТ 15150-69 |
У компанії «Зевс» ви можете знайти необхідний перетворювач із великого переліку промислового обладнання, представленого на сайті. Редуктор ЦУ-100, ціна на який у нашій компанії знижена щодо ринкової і може бути ще меншою за оптового замовлення, поставляється і з іншими міжосьовими відстанями: від 100 до 250 (мм). Ми пропонуємо купити редуктор в Україні з гарантією, повним комплектом документів, що супроводжують, і можливістю отримання товару в будь-якому населеному пункті країни.
Технічні характеристики редуктора ЦУ
|
Типорозмір редуктора |
Номінальний момент, що крутить, на вихідному валу Мт, Нм |
Допустиме радіальне навантаження, Н |
Об'єм масла, що заливається, л |
Маса, кг |
||
|
На вхідному валу, Fвх |
На вихідному валу, Fвих |
|||||
|
ЦУ-100 |
250 |
500 |
2000 |
1 |
27 |
|
Габаритні і приєднувальні розміри редукторів ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|||
|
ЦУ-100 |
100 |
224 |
95 |
132 |
140 |
112 |
224 |
22 |
136 |
155 |
315 |
132 |
85 |
90 |
|||
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
||||
|
ЦУ-100 |
265 |
8 |
10 |
25 |
35 |
М16х1,5 |
М20х1,5 |
15 |
М24х1,5 |
40 |
45 |
7 |
8 |
||||
Вхідний (вихідний) вал редуктора ЦУ
|
Типорозмір редуктора |
аw |
A |
A1 |
B |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
||
|
ЦУ-100 |
100 |
224 |
95 |
132 |
140 |
112 |
224 |
22 |
136 |
155 |
315 |
132 |
85 |
90 |
||
|
Типорозмір редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|||
|
ЦУ-100 |
265 |
8 |
10 |
25 |
35 |
М16х1,5 |
М20х1,5 |
15 |
М24х1,5 |
40 |
45 |
7 |
8 |
|||

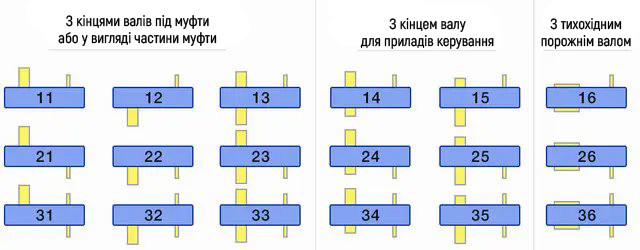

Варіанти складання

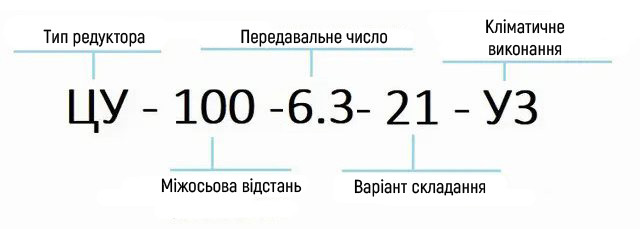

Приклад умовного позначення
Технічні характеристики
- ТипРедуктор
- Тип комплектуючогоКорпус
- Тип редуктораЦиліндричний
- Кількість робочих ступенів1
- Тип корпусуЛитою
- Частота обертання вхідного валу1800
- Вага27
- Розташування валів редуктораГоризонтальне
- Номінальне передатне число6.3
- Спосіб кріпленняНа лапки
- Тип робочого навантаженняпостійна, змінна, реверсивна
- Матеріал корпусуЧавун
